Propriétés
| Version | Borne traversante, Raccordement à ressort, 4 mm², 800 V, 32 A, Beige foncé |
| Référence | 1806980000 |

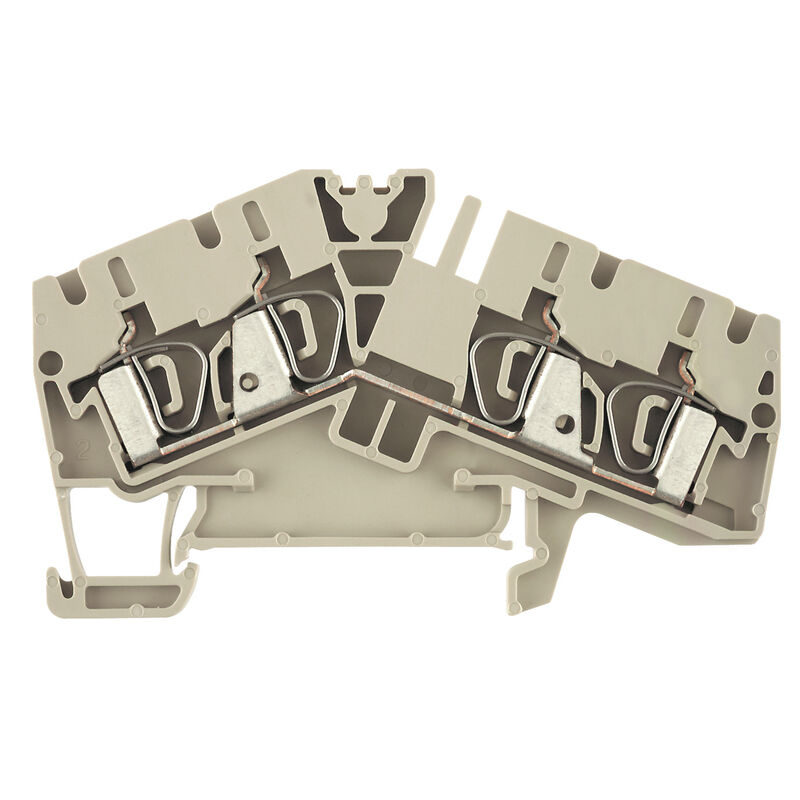

| Type | ZDU 4-2/4AN |
| GTIN (EAN) | 4032248279319 |
| Qté. | 50 Pièce |
| Profondeur | 45,5 mm |
| Profondeur (pouces) | 1,791 inch |
| Profondeur, y compris rail DIN | 46 mm |
| Hauteur | 75,1 mm |
| Hauteur (pouces) | 2,957 inch |
| Largeur | 6,1 mm |
| Largeur (pouces) | 0,24 inch |
| Poids net | 12,731 g |
| Température de stockage | -25 °C...55 °C |
| plage de température d'utilisation | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 120 °C |
| REACH SVHC | / |
| Statut de conformité RoHS | Conforme sans exemption |
| Matériau | Wemid |
| Couleur | Beige foncé |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Certificat Nº (ATEX) | DEMKO16ATEX1808U |
| Certificat Nº (IECEX) | IECEXULD16.0036U |
| Tension max. (ATEX) | 440 V |
| Courant (ATEX) | 29 A |
| Section max. du conducteur (ATEX) | 6 mm² |
| Tension max. (IECEX) | 440 V |
| Courant (IECEX) | 29 A |
| Section max. du conducteur (IECEX) | 6 mm² |
| plage de température d'utilisation | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Identification EN 60079-7 | Ex eb II C Gb |
| Plaquette de marquage Ex 2014/34/EU | II 2 G D |
| Version |
Raccordement à ressort
pour connecteur transversal enfichable libre d'un côté |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 1 |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 4 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Côté ouvert | droite |
| Nombre de blocs de jonction identiques | 1 |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Oui |
| Type de raccordement, autre raccordement | Raccordement à ressort |
| Calibre selon 60 947-1 | A3 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Embouts doubles, max. | 1,5 mm² |
| Embouts doubles, min. | 0,5 mm² |
| Longueur de dénudage | 10 mm |
| Longueur de tube pour embout avec collerette plastique DIN 46228/4 |
|
| Longueur de tube pour embout sans collerette plastique DIN 46228/1 |
|
| Longueur de tube pour embouts jumeaux |
|
| Nombre de raccordements | 4 |
| Plage de serrage, max. | 6 mm² |
| Plage de serrage, min. | 0,13 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 10 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, rigide, max. | 6 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Sens de raccordement | en biais |
| Type de raccordement | Raccordement à ressort |
| Certificat Nº (CSA) | 200039-1152892 |
| Courant gr. B (CSA) | 35 A |
| Courant gr. c (CSA) | 35 A |
| Courant gr. D (CSA) | 5 A |
| Section max. du conducteur (CSA) | 10 AWG |
| Section min. du conducteur (CSA) | 26 AWG |
| Tension Gr B (CSA) | 600 V |
| Tension Gr C (CSA) | 600 V |
| Tension Gr D (CSA) | 600 V |
| Normes | IEC 60947-7-1 |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 10 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section nominale | 4 mm² |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 32 A |
| Courant avec conducteur max. | 32 A |
| Normes | IEC 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 1 mΩ |
| Tension de choc nominale | 8 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 1,02 W |
| Degré de pollution | 3 |
| Certificat Nº (UR) | E60693 |
| Courant gr. C (UR) | 33 A |
| Taille du conducteur Câblage d'installation max. (UR) | 10 AWG |
| Taille du conducteur Câblage d'installation min. (UR) | 26 AWG |
| Taille du conducteur Câblage d'usine max. (UR) | 10 AWG |
| Taille du conducteur Câblage d'usine min. (UR) | 26 AWG |
| Tension Gr C (UR) | 600 V |
| Agrément/Certificat/Document de conformité |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68593)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253973) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85228) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85229) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178483) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253975) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36804) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_213410) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1806980000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1806980000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1806980000&norm=0) |
| Documentation utilisateur |
[NTI ZDU/ZPE 4-2/4AN](https://mdcop.weidmueller.com/mediadelivery/asset/900_85243)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Agréments |           |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (UR) | E60693 |
