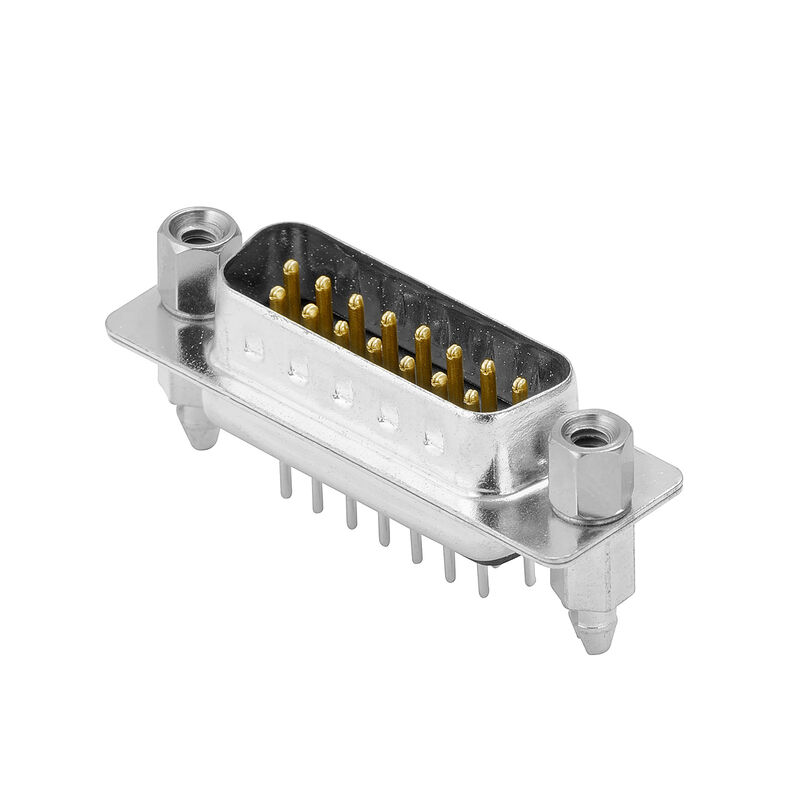

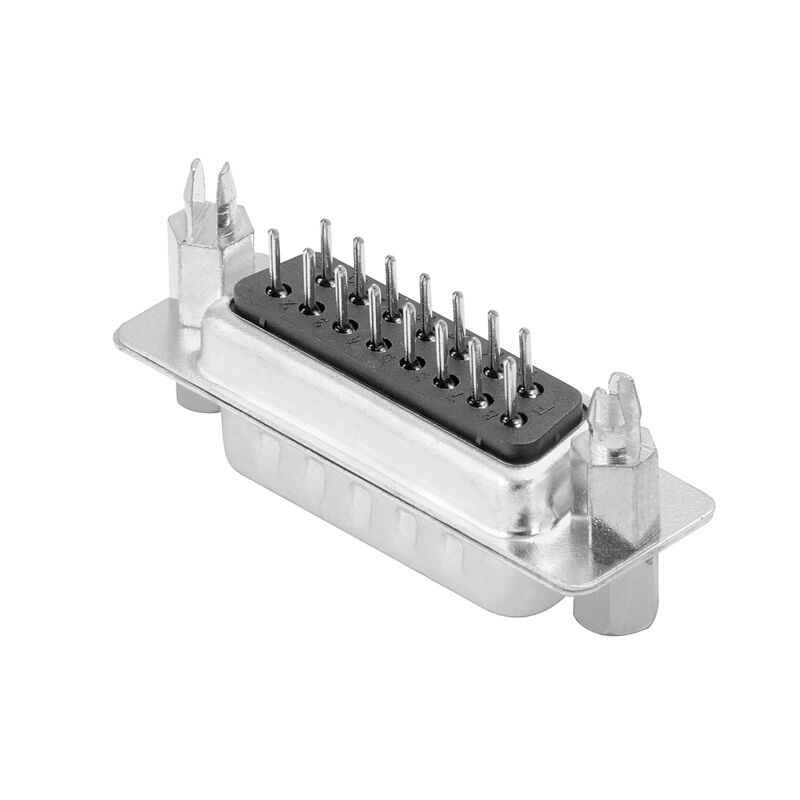

OMNIMATE Data - D-SUB csatlakozók, tűs érintkezősor, Thread-bolt UNC 4-40, THT-forrasztott csatlakozás, Raszter mm-ben (P): 2.77 mm, Pólusszám: 15, ≥ 50 µ" Ni / 100 µ" Sn , 500, PBT GF, fekete, Tray

Cikkszám 2707240000
Adatlap letöltése Engineering Support Product Downloads
Kapcsolódó termékek 8
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Electrical properties Anyagjellemzők Csomagolás Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E92202

Általános rendelési adatok

Változat
OMNIMATE Data - D-SUB csatlakozók, tűs érintkezősor, Thread-bolt UNC 4-40, THT-forrasztott csatlakozás, Raszter mm-ben (P): 2.77 mm, Pólusszám: 15, ≥ 50 µ" Ni / 100 µ" Sn , 500, PBT GF, fekete, Tray
Rendelési szám
2707240000
Típus
D-SUB M6.3 T15VB 3.2B4 TY BK
GTIN (EAN)
4050118810073
Qty.
70  Darab
Csomagolás
Tray
Szállítás állapota
Kifutott
Elérhető eddig:
31.08.2024

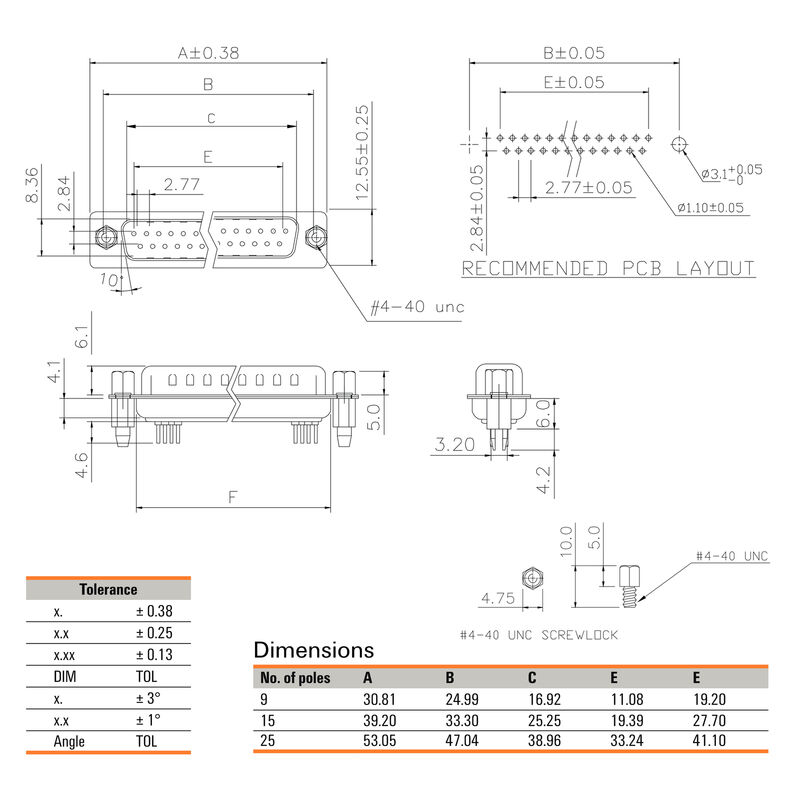

Méretek és tömegek

Mélység
12,55  mm
Mélység (coll)
0,494  inch
Magasság
12,96  mm
Magasság (coll)
0,51  inch
Szélesség
39,2  mm
Szélesség (coll)
1,543  inch
Nettó tömeg
7,857  g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Rendszerspecifikációk

Csatlakozás típusa
Forrasztott csatlakozás
Dugaszolási ciklusok
500
Felszerelés NYÁK-ra
THT-forrasztott csatlakozás
Forrasztási eljárás
Kézi forrasztás
Hullámforrasztás
Forrasztótüske hossza (l)
3,5  mm
Forrasztótüske méretei
Nyolcszögletű
Kimenő könyök
180°
Oldalsó kivezetés, jellemzők
Thread-bolt UNC 4-40
Pólusszám
15
Raszter inch-ben (P)
0,109  "
Raszter mm-ben (P)
2,77  mm
Termékcsalád
OMNIMATE Data - D-SUB csatlakozók
Tolerance of solder pin position
± 0.1 mm
Védelmi osztály
IP10
Árnyékolás
360° árnyékolás-érintkező
Árnyékolás felülete
ónozott
Árnyékoló anyag
Acél

Electrical properties

Névleges feszültség
250  V
Névleges áram
3 A
Szigetelés erőssége
≥ 1000 MΩ
Átütési szilárdság, érintkező / érintkező
1000 V AC

Anyagjellemzők

Szigetelőanyag
PBT GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelés erőssége
≥ 1000 MΩ
UL 94 éghetőségi osztály
V-0
Érintkező alapanyaga
Cu-ötvözet
Érintkező anyaga
Rézötvözet
Érintkező felület
Arany a nikkel felett
Forrasztott csatlakozás rétegszerkezete
≥ 50 µ" Ni / 100 µ" Sn
Dugaszolható csatlakozás rétegszerkezete
≥ 50 µ" Ni / 30 µ" Au
Üzemi hőmérséklet, min.
-55  °C
Üzemi hőmérséklet, max.
105  °C

Csomagolás

Csomagolás
Tray
VPE hosszúság
305  mm
VPE szélesség
202  mm
VPE magasság
25  mm

Besorolások

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9,1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
