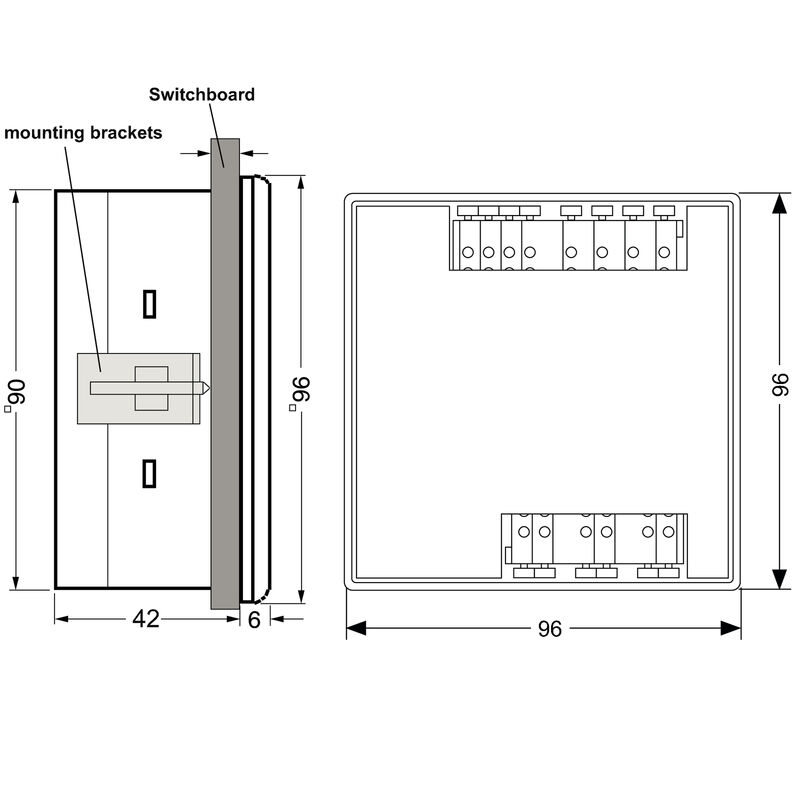

Maßzeichnung

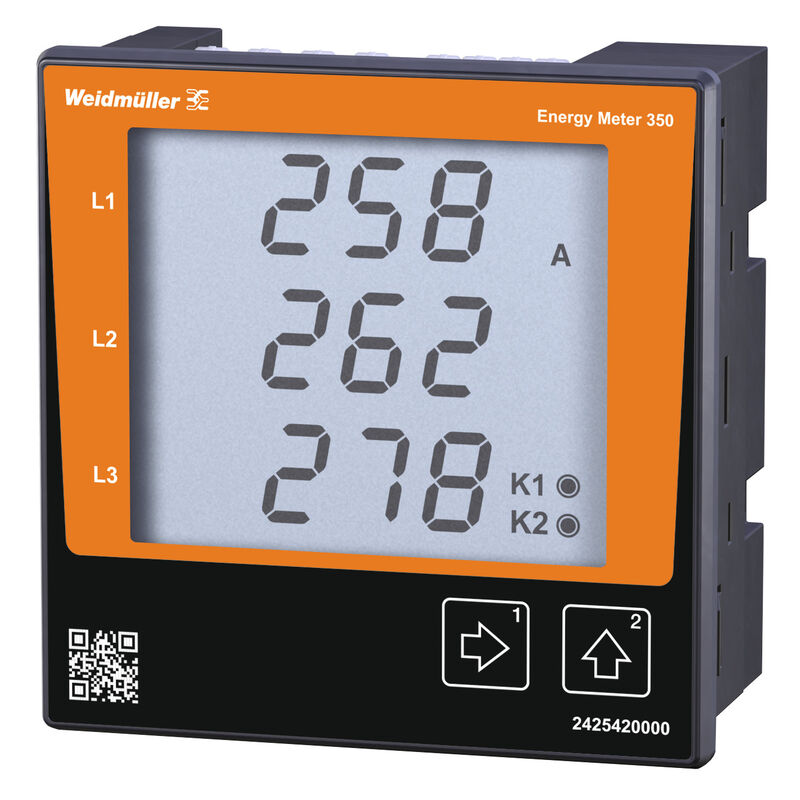

ENERGY METER 350

Dieses Produkt ist bald nicht mehr verfügbar.

Leistungsmessung/-anzeige für 1-, 3- Phasennetz

Art.-Nr. 2425420000
Datenblatt herunterladen Produkt Downloads
Zubehör 2 Verwandte Artikel 18
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Messstromeingang Messspannungseingang Eingänge/Ausgänge Messdatenaufzeichnung Technische Daten Messung der Spannungsqualität Isolationskoordination Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Leistungsmessung/-anzeige für 1-, 3- Phasennetz
Order No.
2425420000
Art
ENERGY METER 350
GTIN (EAN)
4050118433449
VPE
1 Stück
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Lieferbar bis
31.12.2023

Abmessungen und Gewichte

Tiefe
48 mm
Tiefe (inch)
1,89 inch
Höhe
96 mm
Höhe (inch)
3,78 inch
Breite
96 mm
Breite (inch)
3,78 inch
Nettogewicht
250 g

Temperaturen

Lagertemperatur
-25 °C...70 °C
Betriebstemperatur
-10 °C...55 °C
Feuchtigkeit bei Betriebstemperatur
15…95 % RH

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Messstromeingang

Differenzstrommessung
Nein
Messgenauigkeit bei Strom
1 %
Nennstrom
1 / 5 A
Strommesskanäle
3
Verzerrungsfaktor THD-I in %
Nein

Messspannungseingang

Dreileitersystem
Nein
Messbereich, Spannung L-L, AC
476 V
Messbereich, Spannung L-N, AC
275 V
Messgenauigkeit bei Spannung
1 %
Quadranten
4
Verzerrungsfaktor THD-U in %
Nein
Vierleitersystem
Ja

Eingänge/Ausgänge

Anzahl Digitale Ausgänge
2
Anzahl Impulsausgänge
2
Temperatureingang
Nein

Messdatenaufzeichnung

Speicher Minimal- und Maximalwerte
Ja
Integrierte Logik
Nein

Technische Daten

Ausführung
Leistungsmessung/-anzeige für 1-, 3- Phasennetz
Nennstrom
1 / 5 A
Schutzart
Gehäuse: IP20
IP40
Verschmutzungsgrad
2
Normen
DIN EN 61326-1
DIN EN 61000-4-2
IEC 61010-2-030
DIN EN 61000-4-3
DIN EN 61000-4-4
DIN EN 61000-4-5
DIN EN 61000-4-6
DIN EN 61000-4-8
EN61000-4-11
EN 55011
IEC 61010-1
Messbereich, Spannung L-N, AC
275 V
Messbereich, Spannung L-L, AC
476 V
Überspannungskategorie
300 V CAT III
Versorgungsspannung
196...275 V AC
Versorgungsspannung
230 V
Dreileitersystem
Nein
Vierleitersystem
Ja
Quadranten
4
Abtastfrequenz 50 / 60 Hz
3 kHz
Lückenlose Messung
Nein
Messergebnisse pro Sekunde
1 ms
Effektivwert aus Periode (50/60 Hz)
1 / 1
Differenzstrommessung
Nein
Strommesskanäle
3
Messgenauigkeit bei Spannung
1 %
Messgenauigkeit bei Strom
1 %
Messgenauigkeit bei Wirkarbeit (kWh, .../5 A)
Klasse 2
Betriebsstundenzähler
Ja
Bimetallfunktion
Ja

Messung der Spannungsqualität

Verzerrungsfaktor THD-U in %
Nein
Verzerrungsfaktor THD-I in %
Nein
Unsymmetrie
Nein
Mit- / Gegen- / Nullsystem
Nein
Aktuelle Flickerstärke
Nein
Kurzzeitunterbrechungen
Nein
Stör- / Ereignisschreiberfunktion
Nein

Isolationskoordination

Verschmutzungsgrad
2
Überspannungskategorie
300 V CAT III

Klassifikationen

ETIM 8.0
EC002301
ETIM 9.0
EC002301
ETIM 10.0
EC002301
ECLASS 14.0
27-14-23-30
ECLASS 15.0
27-14-23-30
