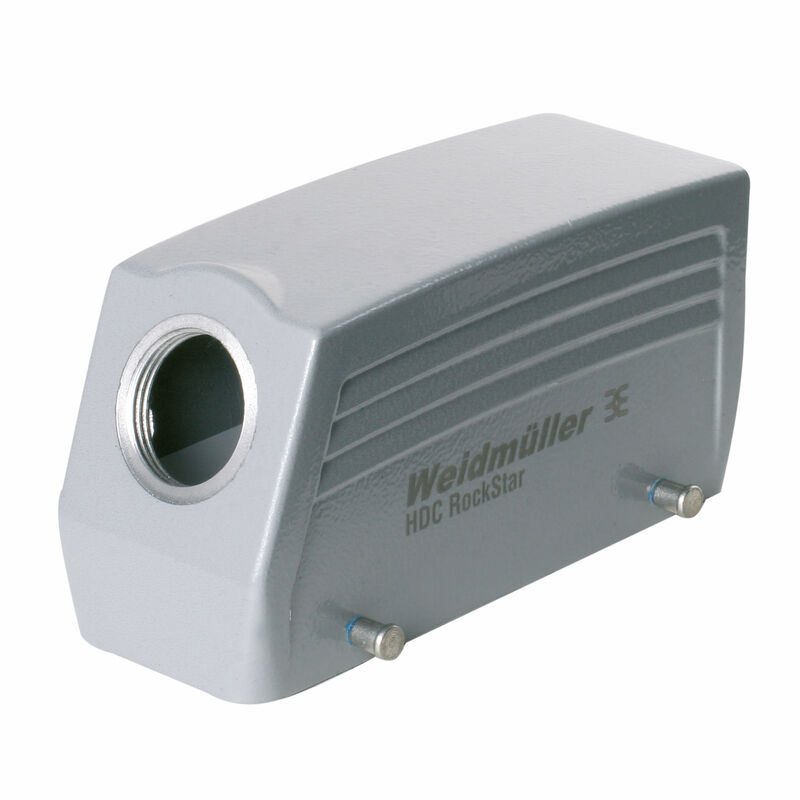

HDC 24B TSBU 1M25G EXI

HDC 24B TSBU 1M25G EXI

HDC - kapsling, Installationsstorlek: 8, Skyddsklass: IP65, i ijackat tillstånd, Kabelingång på sidan, stickproppskåpa, Tvärförregling på underdelen, Standard, Storlek på kabelinföringar: M 25

Product ID 3001460000
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 4 Is accessoire van 2 Verwante producten 3
Godkännanden Allmänna beställningsdata Mått och vikter Temperatures Miljööverenstämmelse för produkt Dimensions General data Version Classifications

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

Allmänna beställningsdata

Version
HDC - kapsling, Installationsstorlek: 8, Skyddsklass: IP65, i ijackat tillstånd, Kabelingång på sidan, stickproppskåpa, Tvärförregling på underdelen, Standard, Storlek på kabelinföringar: M 25
Order No.
3001460000
Type
HDC 24B TSBU 1M25G EXI
GTIN (EAN)
4099986902480
Qty.
1 adet

Mått och vikter

Depth
93,3 mm
Byggdjup (tum)
3,673 inch
Height
63 mm
Height (inches)
2,48 inch
Width
59 mm
Width (inches)
2,323 inch
Net weight
275 g

Temperatures

Limit temperature
-40 °C ... 125 °C

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
No SVHC above 0.1 wt%

Dimensions

Cable entry
w. thread
Height of housing B
62,58 mm
Total length housing
120 mm
Width housing C
43 mm

General data

Protection degree
IP65
enfiché
Surface finish
Verniciatura a polvere
Explosion protection type
II 2G Ex ib IIC T6 Gb

Version

BG
8
Cable entry
w. thread
Clamp version
Side-locking clamp
Colour (RAL)
RAL 7035
Cover
bez krytu
Design
Standard
Design of housing
Cable entry from side
Plug housing
Design of locking system
Side-locking clamp on lower side
External thread
M 25
Installation size
8
Internal thread
M 25
Number of cable entry sideways
1
Number of cable glands
0
Sealing
NBR
Size of cable entries
M 25
Suitable for ModuPlug®
Non
Tightening torque
1,2 Nm
Top part/bottom part/lid
상부
Type
вилка

Classifications

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
