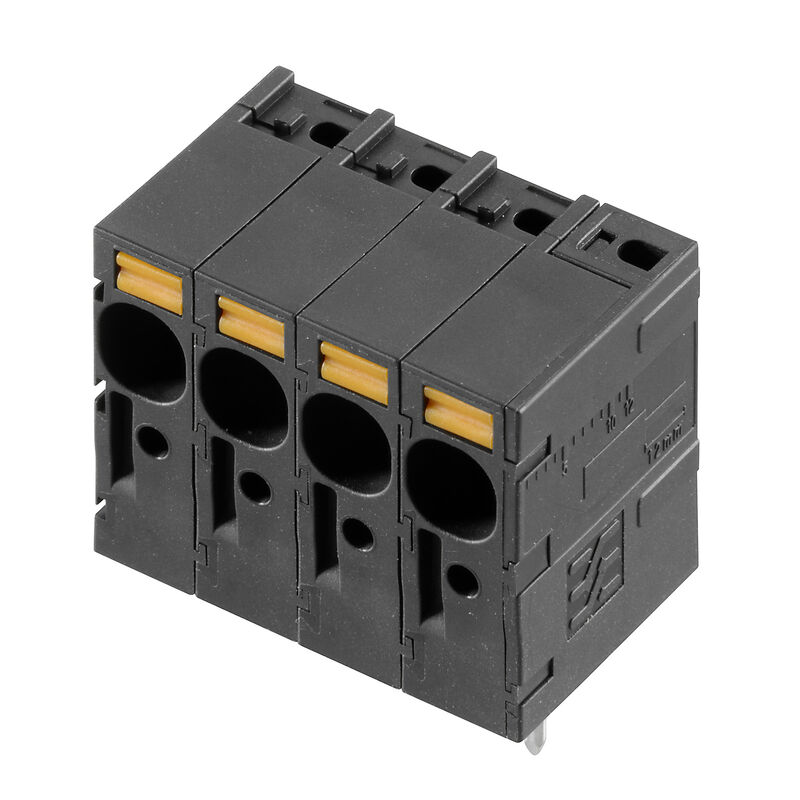

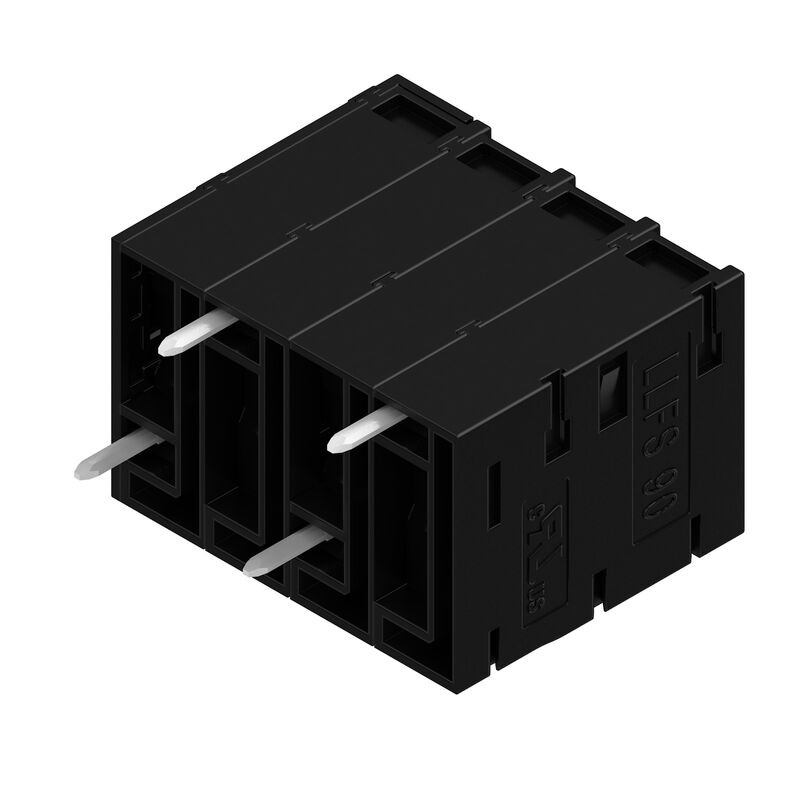

PCB 接线端子, 7.50 mm, 回路数: 4, 90°, 焊脚长度 (l): 5 mm, 镀锡, 黑色, PUSH IN 不带执行器, 压接范围，最大 : 6 mm², 盒装

商品编号 2473020000
下载技术数据页 工程支持 产品下载
配件 2 相关商品 12
审批 通用订货数据 尺寸和重量 环保产品合规 系统规格 材料数据 适用导线 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 类型测试 重要注意事项 分类

审批

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

Version
PCB 接线端子, 7.50 mm, 回路数: 4, 90°, 焊脚长度 (l): 5 mm, 镀锡, 黑色, PUSH IN 不带执行器, 压接范围，最大 : 6 mm², 盒装
订货号
2473020000
Typ
LLFS 7.50/04/90V 5.0SN BK BX
GTIN (EAN)
4050118579413
数量
80 PC
产品数据
IEC: 1000 V / 41 A / 0.5 - 6 mm²
UL: 600 V / 37 A / AWG 24 - AWG 8
包装
盒装

尺寸和重量

Depth
20,05 mm
深度 (英寸)
0,789 inch
高度
30,56 mm
高度 (英寸)
1,203 inch
最低安装高度
25,56 mm
Width
31 mm
宽度 (英寸)
1,22 inch
净重
16,55 g

环保产品合规

RoHS Compliance Status
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

系统规格

Famiglia prodotti
OMNIMATE 电源 - LL 系列
Tecnica di collegamento cavi
PUSH IN 不带执行器
Montaggio su circuito stampato
THT 焊接联接
Direzione d'uscita del conduttore
90°
Passo in mm (P)
7,5 mm
Passo in pollici (P)
0,295 "
Numero di poli
4
插针排数
1
assemblabile da parte del cliente
无
层数
1
Lunghezza spina a saldare (l)
5 mm
Dimensioni del codolo a saldare
d = 1.5 mm
Diametro foro di equipaggiamento (D)
2 mm
焊接孔直径公差 (D)
+ 0.1 mm
每回路的焊脚数目
1
剥线长度
12 mm
L1（mm）
22,5 mm
L1（inch）
0,885 "
防触电保护（按照DIN VDE 0470）
IP 20
防触电保护（按照DIN VDE57106）
手指安全保护
防护等级
IP20
绝缘电阻
≥ 108 Ω

材料数据

绝缘材料
Wemid (PA)
颜色编码
黑色
比色表 (相似)
RAL 9011
绝缘材料组
I
绝缘电阻
≥ 108 Ω
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
焊接连接的焊层结构
4...10 µ Sn 亚光
最低存放温度.
-40 °C
最高存放温度
70 °C
最低操作温度
-40 °C
最高操作温度
120 °C

适用导线

压接范围，最小
0,25 mm²
压接范围，最大
6 mm²
单股导线的，最小值 H05(07) V-U
0,5 mm²
单股导线的，最大值 H05(07) V-U
6 mm²
软导线，最小压接面积 H05(07) V-K
0,5 mm²
软导线，最大压接面积 H05(07) V-K
6 mm²
最小压接面积 带预绝缘管状端头(DIN 46 228/4)
0,25 mm²
最大压接面积 带预绝缘管状端头(DIN 46 228/4)
6 mm²
带导线管状端头，DIN 46228 部分 1，最小
0,25 mm²
最大压接面积 带管状端头，符合DIN46 228/ 1
6 mm²
可压接导线
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0,5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        14 mm
    • 推荐的管状端头:
      1076980000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        15 mm
    • 推荐的管状端头:
      9025930000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1,5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        15 mm
    • 推荐的管状端头:
      9019140000
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      9004060000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0,75 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        14 mm
    • 推荐的管状端头:
      9025910000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      2,5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        14 mm
    • 推荐的管状端头:
      9019170000
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      0186100000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      4 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      0244100000
    • 剥线长度:
      • 标称:
        14 mm
    • 推荐的管状端头:
      9019200000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      6 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        14 mm
    • 推荐的管状端头:
      0533500000
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      0191900000
参考文本
根据产品和额定电压选择管状端头的长度。
塑料套环的外径不应大于节距 (P)

额定数据符合 IEC 标准

依据标准进行测试
符合 IEC 60947-7-1 标准
额定电流，最小回路数 (Tu = 20°C)
41 A
额定电流，最大回路数 (Tu = 20°C)
34 A
额定电流，最小回路数 (Tu = 40°C)
37 A
额定电流，最大回路数 (Tu = 40°C)
29 A
额定电压值（过电压等级II/污染等级2）
1.000 V
额定电压值（过电压等级III/污染等级2）
1.000 V
额定电压值（过电压等级III/污染等级3）
1.000 V
额定冲击电压（过压等级 II/污染等级2）
8 kV
额定冲击电压（过压等级III/污染等级2）
8 kV
额定冲击电压（过压等级III/污染等级3）
8 kV

额定数据符合 CSA 标准

Tensione nominale (Gruppo B / CSA)
600 V
Tensione nominale (Gruppo C / CSA)
600 V
Tensione nominale (Gruppo D / CSA)
600 V
Corrente nominale (Gruppo B / CSA)
37 A
Corrente nominale (Gruppo C / CSA)
37 A
Corrente nominale (Gruppo D / CSA)
5 A
Sezione di collegamento cavo AWG, min.
AWG 24
Sezione di collegamento cavo AWG, max.
AWG 8

额定数据符合 UL 1059 标准

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
600 V
Tensione nominale (Gruppo C / UL 1059)
600 V
额定电压 (使用组 D / UL 1059)
600 V
Corrente nominale (Gruppo B / UL 1059)
37 A
额定电流 (使用组 C / UL 1059)
37 A
额定电流 (使用组 D / UL 1059)
5 A
导线最小压接面积，AWG
AWG 24
Sezione di collegamento cavo AWG, max.
AWG 8
参见认证参数
规格为最大值，详情参见认证证书。

包装

Imballaggio
盒装
Lunghezza VPE
298 mm
Larghezza VPE
217 mm
Altezza VPE
49 mm

类型测试

Test: Durabilità delle siglature
  • 标准:
    IEC 60947-7-4 第 7.1.4 节/ 08.13
  • 测试:
    原产地标志, 类型鉴别, 材料类型, 插口距, 耐久性, 剥线长度
  • 评价:
    可用
Test: Sezione bloccabile
  • 标准:
    IEC 60999-1 章节 7 和 9.1 / 11.99, IEC 60947-1 章节 8.2.4.5.1 / 03.11
  • 导线类型:
    • 导体类型和导线截面积:
      实心 0.5 mm²
    • 导体类型和导线截面积:
      扭绞 0.5 mm²
    • 导体类型和导线截面积:
      实心 6 mm²
    • 导体类型和导线截面积:
      扭绞 6 mm²
    • 导体类型和导线截面积:
      AWG 24/19
    • 导体类型和导线截面积:
      AWG 24/1
    • 导体类型和导线截面积:
      AWG 10/1
    • 导体类型和导线截面积:
      AWG 10/19
    • 导体类型和导线截面积:
      H07V-K10
  • 评价:
    传递
Test per danni ai conduttori e allentamento accidentale degli stessi
  • 标准:
    IEC 60999-1 章节 9.4 / 11.99, IEC 60999-1 章节 9.5 / 11.99
  • 要求:
    0.3 kg
  • 导线类型:
    • 导体类型和导线截面积:
      H05V-K0.5
    • 导体类型和导线截面积:
      H05V-U0.5
  • 评价:
    传递
  • 要求:
    0,4 kg
  • 导线类型:
    • 导体类型和导线截面积:
      H07V-K1
    • 导体类型和导线截面积:
      H07V-U1
  • 评价:
    传递
  • 要求:
    0.7 kg
  • 导线类型:
    • 导体类型和导线截面积:
      H07V-K2.5
    • 导体类型和导线截面积:
      H07V-U2.5
  • 评价:
    传递
  • 要求:
    0.9 kg
  • 导线类型:
    • 导体类型和导线截面积:
      H07V-K4
    • 导体类型和导线截面积:
      H07V-U4.0
  • 评价:
    传递
  • 要求:
    1.4 kg
  • 导线类型:
    • 导体类型和导线截面积:
      H07V-K6
    • 导体类型和导线截面积:
      H07V-U6
  • 评价:
    传递
Test di estrazione
  • 标准:
    DIN EN 60999-1 章节 9.5 / 12.00
  • 要求:
    ≥20 N
  • 导线类型:
    • 导体类型和导线截面积:
      H05V-K0.5
    • 导体类型和导线截面积:
      H05V-U0.5
  • 评价:
    传递
  • 要求:
    ≥50 N
  • 导线类型:
    • 导体类型和导线截面积:
      H07V-K2.5
    • 导体类型和导线截面积:
      H07V-U2.5
  • 评价:
    传递
  • 要求:
    ≥60 N
  • 导线类型:
    • 导体类型和导线截面积:
      H07V-K4
    • 导体类型和导线截面积:
      H07V-U4.0
  • 评价:
    传递
  • 要求:
    ≥80 N
  • 导线类型:
    • 导体类型和导线截面积:
      H07V-K6
    • 导体类型和导线截面积:
      H07V-U6
  • 评价:
    传递
  • 要求:
    ≥35 N
  • 导线类型:
    • 导体类型和导线截面积:
      H07V-K1
    • 导体类型和导线截面积:
      H07V-U1
  • 评价:
    传递

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
Notes

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 针对裸端头
• 针对带护套的管状端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 该测试点只能用作电势传感器测试点。
• 单针 PCB 接线端子可用于高达 1500 V（直流）和 1000 V（交流）的电压。在应用中，应遵守相关的设备标准，以及适当的电气间隙和爬电距离要求
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
