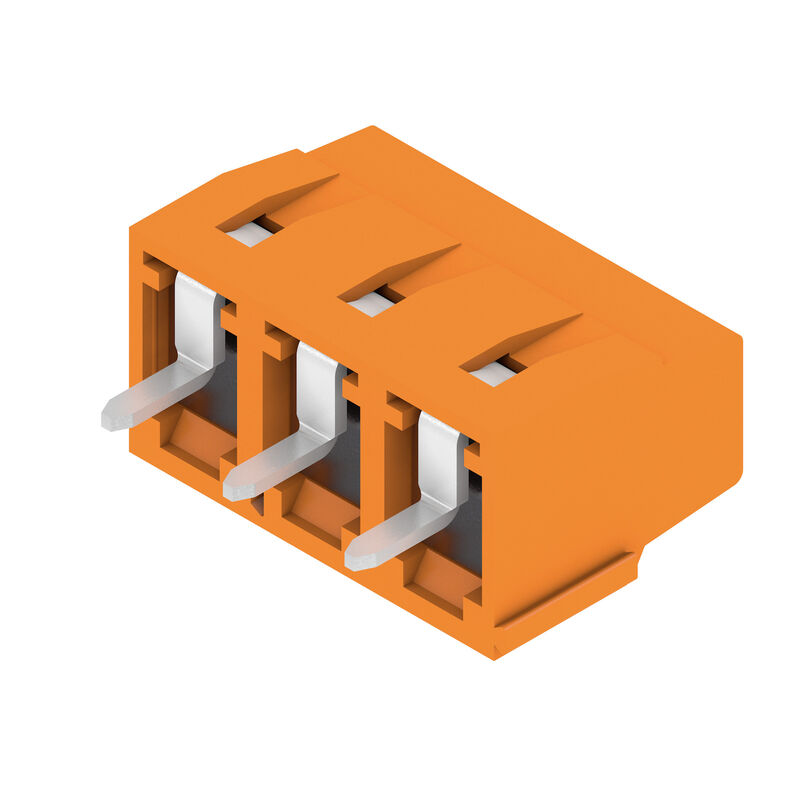

LS 5.08/03/90 3.5SN OR BX
Illustrazione del prodotto
Come da figura

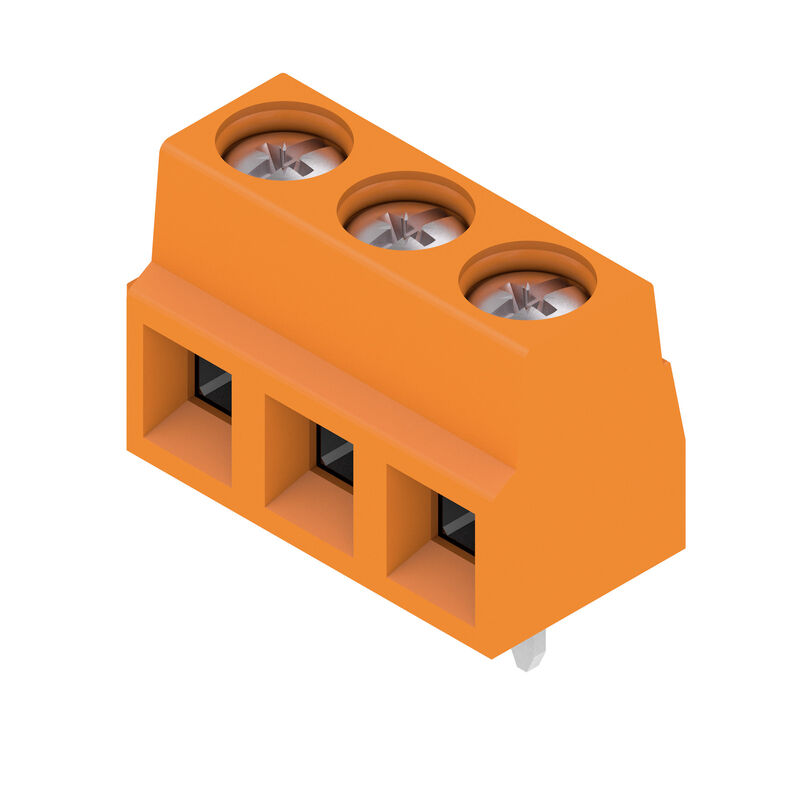

LS 5.08/03/90 3.5SN OR BX
Illustrazione del prodotto
LS 5.08/03/90 3.5SN OR BX
Illustrazione del prodotto
LS 5.08/03/90 3.5SN OR BX
Dimensional drawing
LS 5.08/03/90 3.5SN OR BX
Graph

LS 5.08/03/90 3.5SN OR BX

Dieses Produkt ist bald nicht mehr verfügbar.

Alternative product: 1760500000

Клемма печатной платы, 5.08 mm, Количество полюсов: 3, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, Винтовое соединение, Диапазон зажима, макс. : 1.5 mm², Ящик

Item No. 1912530000
Download data sheet Soutien à l'ingénierie Téléchargements de produits
Verwandte Artikel 10
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Основные данные для заказа

Versione
Клемма печатной платы, 5.08 mm, Количество полюсов: 3, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, Винтовое соединение, Диапазон зажима, макс. : 1.5 mm², Ящик
N. d’ordine
1912530000
Tipo
LS 5.08/03/90 3.5SN OR BX
GTIN (EAN)
4032248542321
Cantidad
100 Штука
Продуктное отношение
IEC: 630 V / 17.5 A / 0.08 - 1.5 mm²
UL: 300 V / 15 A / AWG 28 - AWG 14
Упаковка
Ящик
Stato consegna
Эта артикул в перспективе будет недоступен.
Utolsó rendelési dátum
/Date(1774821600000)/
Alternative product
[1760500000](~/p/1760500000)

Размеры и массы

Profondità
8,1 mm
Depth (inches)
0,319 inch
Posizione verticale
13,8 mm
Высота (в дюймах)
0,543 inch
Высота, мин.
10,3 mm
Larghezza
15,74 mm
Ширина (в дюймах)
0,62 inch
Net weight
3,02 g

Экологическое соответствие изделия

Stato conformità RoHS
Соответствует с исключением
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bf16c6c7-a337-4c4d-8703-f321e4125514

Системные параметры

Famiglia prodotti
OMNIMATE Signal — серия LS
Tecnica di collegamento cavi
Винтовое соединение
Montaggio su circuito stampato
Соединение THT под пайку
Direzione d'uscita del conduttore
90°
Passo in mm (P)
5,08 mm
Passo in pollici (P)
0,2 "
Numero di poli
3
Nombre de pôles
1
assemblabile da parte del cliente
Да
Количество рядов
1
Numero massimo di poli ordinabili per fila
24
Lunghezza spina a saldare (l)
3,5 mm
Dimensioni del codolo a saldare
0,5 x 1,0 mm
Diametro foro di equipaggiamento (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Количество контактных штырьков на полюс
1
Лезвие отвертки
0.6 x 3.5
Лезвие отвертки стандартное
DIN 5264
Tightening torque, min.
0,4 Nm
Tightening torque, max.
0,5 Nm
Clamping screw
M 2.5
Stripping length
6 mm
L1 in mm
10,16 mm
L1, inch
0,4 "
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita
Grado di protezione
IP20

Данные о материалах

Materiale isolante
Wemid (PA)
Colori
оранжевый
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
I
Сравнительный показатель пробоя (CTI)
≥ 600
UL 94 flammability rating
V-0
Materiale dei contatti
Cu-alloy
Kontaktyta
verzinnt
Struttura a strati del collegamento a saldare
5...8 µm Sn
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
120 °C

Провода, подходящие для подключения

Campo di sezioni, min.
0,08 mm²
Campo di sezioni, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 28
Wire connection cross section AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,08 mm²
Solid, max. H05(07) V-U
1,5 mm²
Гибкий, мин. H05(07) V-K
0,08 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
med AEH med krage DIN 46 228/4, min.
0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
1,5 mm²
avec embout, DIN 46228 pt 1, min.
0,25 mm²
con terminal tubular según DIN 46 228/1, máx.
1,5 mm²
Klemmbare Leiter
  • Cross-section for conductor connection:
    • Type:
      finom huzalozás
    • névleges:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409500000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409600000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409700000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      9025740000
    • Stripping length:
      • nominal:
        5 mm
    • Recommended wire-end ferrule:
      9018910000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      9025750000
Текст ссылки
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,5 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
17,5 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
630 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV

Номинальные характеристики по CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1815154
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
20 A
Corrente nominale (Gruppo D / CSA)
10 A
Sezione di collegamento cavo AWG, min.
AWG 28
Sezione di collegamento cavo AWG, max.
AWG 14
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Номинальные характеристики по UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
15 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Sezione di collegamento cavo AWG, max.
AWG 14
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Упаковка

Imballaggio
Ящик
Lunghezza VPE
146 mm
Larghezza VPE
127 mm
Altezza VPE
42 mm

Типовые испытания

Test: Durabilità delle siglature
  • Стандарт:
    DIN IEC 60512-2, раздел 1/05.94
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, сертификация и маркировка UL, прочность
  • Оценивание:
    доступно
Test: Sezione bloccabile
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.99
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,08 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,08 мм²
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Test per danni ai conduttori e allentamento accidentale degli stessi
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,7 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Test di estrazione
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥5 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U1.5
    • Тип провода и его поперечное сечение:
      H05V-K1.5
  • Оценивание:
    пройдено
  • Требование:
    ≥50 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено

Важное примечание

Conformità IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Note

• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
