Vlastnosti

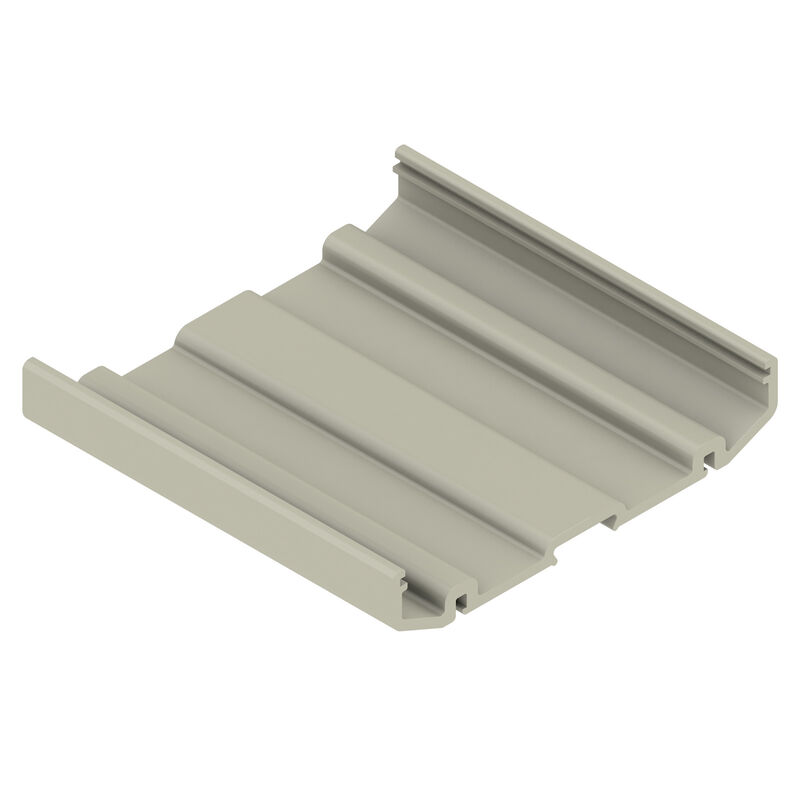

| Verze | Profil krytu, RS 100 Oblázkově šedá, Extrudovaný profil, Šířka: 2000 mm |
| Číslo objednávky | 4010870000 |
| Typ | PF RS 100 GR 2000MM |
| GTIN (EAN) | 4008190214562 |
| Množství | 2 |
| Hloubka | 19 mm |
| Hloubka (v palcích) | 0,748 inch |
| Výška | 104 mm |
| Výška (v palcích) | 4,094 inch |
| Šířka | 2 000 mm |
| Šířka (v palcích) | 78,74 inch |
| Čistá hmotnost | 530 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Izolační materiál | Polyvinylchlorid |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál | PVC |
| Provedení povrchu | neošetřené |
| Barevný | Oblázkově šedá |
| Barevný graf (podobné) | RAL 7032 |
| Encapsulation option | Ne |
| Stupeň krytí | IP20 v instalovaném stavu |
| Informace o produktu |
K dispozici jsou 3 výšky krycího profilu a čelních desek: Montáž TS bez krytu: TS 32 = 45 mm, TS35x7,5 = 40,5 mm Montáž TS s nízkým krytem: TS 32 = 89 mm, TS 35x7,5 = 84,5 mm Montáž TS s vysokým krytem: TS 32 = 121 mm, TS 35x7,5 = 116,5 mm Přímá montáž, bez/nízký/vysoký kryt: 24 / 69 / 99 mm Rozměry desky plošných spojů: Tloušťka: 1,6 (±0,2) mm , šířka: 100 (+0,5) mm Rozměr části RS = délka desky s plošnými spoji - 4,5 mm Rozměr části ADP = délka desky s plošnými spoji - 1 mm Příklad: Délka desky plošných spojů 160 mm, RS = 155,5 mm, ADP = 159 mm. |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322150) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC002779 |
| ETIM 8.0 | EC002779 |
| ETIM 9.0 | EC002779 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | Shoda |
