SAIL-M12GM12G-CD-12A
SAIL-M12GM12G-CD-12A
寸法図
Male, straight
SAIL-M12GM12G-CD-12A
寸法図
Straight socket
SAIL-M12GM12G-CD-12A
極スキーム
M12, pin, A-coded
SAIL-M12GM12G-CD-12A
極スキーム
Socket
SAIL-M12GM12G-CD-12A
配線図
SAIL-M12GM12G-CD-12A
理想的な工具：トルク機能を備えたScrewty®
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12G-CD-12A

この製品は、まもなくご利用いただけなくなります。

最終注文日: /Date(1790719200000)/

Alternative product: 1964711500

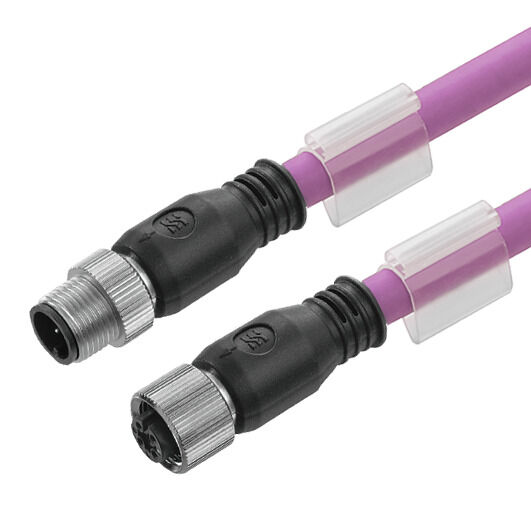

母線, 接続ライン, M12/M12, 極数: 5, 12 m, ピン、ストレート – ソケット、ストレート, シールド仕様: はい, LED: いいえ, シース材料: PUR, ハロゲン: いいえ

商品番号 1964711200
データシートのダウンロード 製品ダウンロード エンジニアリング・サポート
関連製品 16
承認 一般注文データ 寸法と重量 環境製品コンプライアンス ケーブルの技術仕様 General technical data Electrical properties 一般基準 Connettore maschio sx 플러그, 우 分類

承認

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E307231

一般注文データ

Ausfuehrung
母線, 接続ライン, M12/M12, 極数: 5, 12 m, ピン、ストレート – ソケット、ストレート, シールド仕様: はい, LED: いいえ, シース材料: PUR, ハロゲン: いいえ
Order No.
1964711200
Típus
SAIL-M12GM12G-CD-12A
GTIN (EAN)
4050118586558
数量
1 items
配送ステータス
この記事は今後ご利用いただけなくなります。
最終注文日
/Date(1790719200000)/
Alternative product
[1964711500](~/p/1964711500)

寸法と重量

Länge
12 m
長さ（インチ）
472.441 inch
正味重量
600 g

環境製品コンプライアンス

Statut de conformité RoHS
準拠 (免除あり)
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

ケーブルの技術仕様

Vnější průměr
6.9 mm ± 0.3 mm
カラーコーディング
赤色
黒色
白色
青色
ケーブルキャリアに最適
はい
ケーブル長
12 m
コア断面積
0.34 mm²
シースカラー
スミレ色
シース材料
PUR
シールド仕様
はい
ハイブリッドケーブル
はい
ハロゲン
いいえ
交差結合照射
いいえ
加速
7 m/s²
延焼耐性
in accordance with IEC 60332-1-2
UL1581 UL/CUL FT1に準拠
曲げサイクル
5 Mio
曲げ半径、最小、移動
10 x ケーブル直径
極数
5
構成可能ケーブル長
いいえ
温度範囲、移動
-20...80 °C
溶接スパーク耐久性
いいえ
溶接火花耐久性
いいえ
絶縁
PE
耐油性
EN 50363-10-2
配線数
5
配線断面（印刷/オンライン）
2 x 0.34 mm² + 2 x 0.22 mm²

General technical data

Dugaszolási ciklusok
≥ 100
Filetage du raccordement
M12/M12
Ház fő anyaga
PUR
Ház hőmérsékleti tartománya
-25…+85 °C
Kódolás
A-coded
LED
いいえ
Meghúzási nyomaték
M12：0.8 ～ 1.2 Nm
Menetes gyűrű anyaga
真鍮、ニッケルメッキ
Névleges feszültség
125 V
Névleges áram
4 A
Szennyezés súlyossága
3
Változat
ピン、ストレート – ソケット、ストレート
Védelmi osztály
IP67
áthidalt
該当なし
Érintkező anyaga
CuZn35PB2
Érintkező felület
金メッキ

Electrical properties

Jmenovité napětí
125 V

一般基準

コネクタ規格
IEC 61076-2-101
証明書番号（cULus）
E307231

Connettore maschio sx

Csatlakozó, bal
M12, A-코딩, 폴 수[In-Block]: 5, 수형 접점, 직선, 플러그, 차폐

플러그, 우

Csatlakozó, jobb
M12, A-coded, Number of poles: 5, female contact, straight, plug, shielded

分類

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
