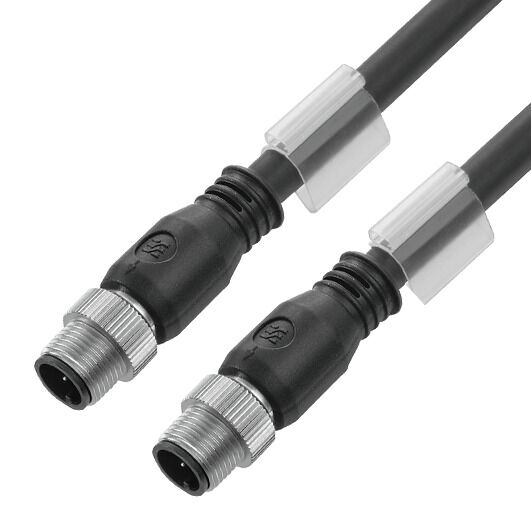

SAIL-M12GM12SG-CD-1.0A
SAIL-M12GM12SG-CD-1.0A
Méretrajz
Male, straight
SAIL-M12GM12SG-CD-1.0A
Póluskiosztás
M12, pin, A-coded
SAIL-M12GM12SG-CD-1.0A
Kapcsolási rajz
SAIL-M12GM12SG-CD-1.0A
Az ideális szerszám: Screwty ® nyomaték funkcióval
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12SG-CD-1.0A

Buszvezeték, Csatlakozóvezeték, M12 / M12, Pólusszám: 5, 1 m, Tű (papa), egyenes - Tű (papa), egyenes, árnyékolt: Igen, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 1217040100
Adatlap letöltése Engineering Support Product Downloads
Kapcsolódó termékek 5
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Általános műszaki adatok Villamos tulajdonságok Dugó, bal Dugó, jobb Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel

Általános rendelési adatok

Változat
Buszvezeték, Csatlakozóvezeték, M12 / M12, Pólusszám: 5, 1 m, Tű (papa), egyenes - Tű (papa), egyenes, árnyékolt: Igen, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Rendelési szám
1217040100
Típus
SAIL-M12GM12SG-CD-1.0A
GTIN (EAN)
4050118474121
Qty.
1 Darab

Méretek és tömegek

Hossz
1 mm
Hossz, inch
0,039 inch
Nettó tömeg
94 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

PE
Poliolefin
Acceleration
4 m/s²
Hajlítási ciklusok
2 millió
Hajlítási sugár, min., mozgó
8 x kábelátmérő
Hajlítási sugár, min., álló
4 x kábelátmérő
Halogen
Nem
Hegesztési szikrákkal szembeni ellenállás
Nem
Hegesztésnek ellenálló
Nem
Hibrid kábel
Igen
Idoneità all'installazione con catene portacavi
Igen
Kabellänge
1 m
Keresztkötéses irradiáció
Nem
Konfigurálható kábelhossz
Nem
Köpeny anyaga
PUR
Külső bevonat az UL AWM stílusnak megfelelően
20236 (80 °C / 30 V)
Lángterjedéssel szembeni ellenállás
in accordance with IEC 60332-1-2
in accordance with UL 1581 VW-1 and UL 2556 sec.9.4
Mantelfarbe
ibolyaszín
Olajokkal szembeni ellenállás
in accordance with IEC 60811:404
Outside diameter
6.9 mm ± 0.3 mm
Pólusok száma
5
Sebesség
4 m/s
Skärmad
Igen
Színkód gyűrű
Piros
Fekete
Fehér
Kék
Temperature range, moving
-30...70 °C
Temperature range, stationary
-40...80 °C
Vezeték keresztmetszet (nyomtatás/online)
2 x 0,34 mm² + 2 x 0,22 mm²
コア断面積
0,38 mm²
와이어 개수
5

Általános műszaki adatok

Csatlakozási menet
M12 / M12
Dugaszolási ciklusok
≥ 100
Ház fő anyaga
PUR
Ház hőmérsékleti tartománya
-25…+80 °C
Kódolás
A kódolású
LED
Nem
Meghúzási nyomaték
M12: 0,8 - 1,2 Nm
Menetes gyűrű anyaga
Sárgaréz, nikkelezett
Névleges feszültség
125 V
Névleges áram
4 A
Szennyezés súlyossága
3
Változat
Tű (papa), egyenes - Tű (papa), egyenes
Védelmi osztály
IP67
áthidalt
Nem
Érintkező anyaga
CuZn35PB2
Érintkező felület
Aranyozott

Villamos tulajdonságok

Névleges feszültség
125 V

Dugó, bal

Csatlakozó, bal
M12, A kódolású, Pólusok száma: 5, IP67, dugós érintkező, egyenes, csatlakozó, árnyékolt

Dugó, jobb

Csatlakozó, jobb
M12, A kódolású, Pólusok száma: 5, IP67, dugós érintkező, egyenes, csatlakozó, árnyékolt

Besorolások

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
