SAIL-M12GM8W-4L10U
SAIL-M12GM8W-4L10U
Габаритный чертеж
Male, straight
SAIL-M12GM8W-4L10U
Габаритный чертеж
Angled socket
SAIL-M12GM8W-4L10U
Схема контактов
Male
SAIL-M12GM8W-4L10U
Схема контактов
Socket
SAIL-M12GM8W-4L10U
Схема соединений

SAIL-M12GM8W-4L10U

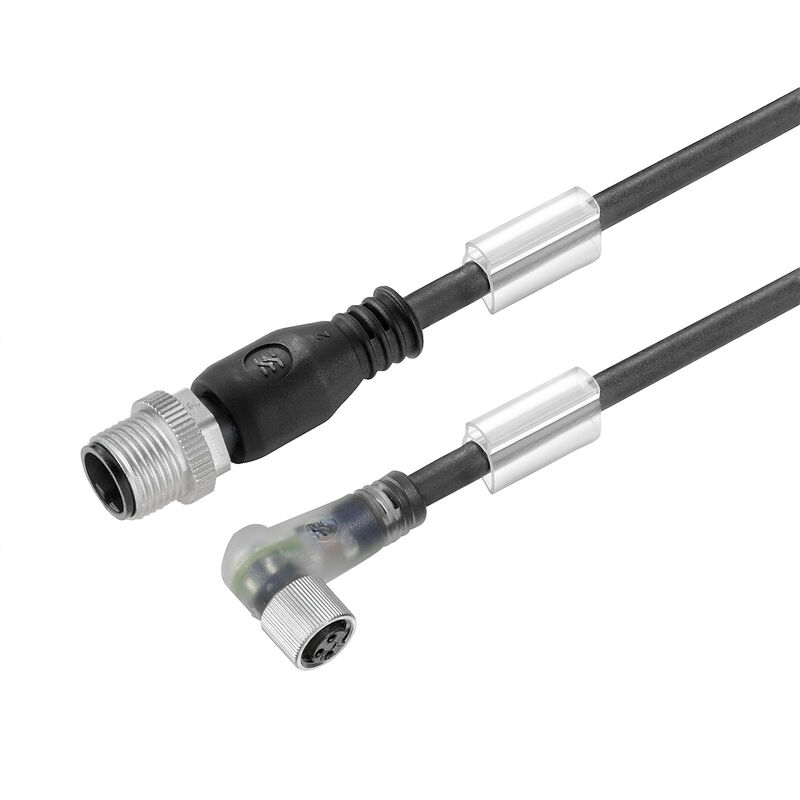

Концентратор сигналов, контрольная линия, Соединительная линия, M12/M8, Количество контактов : 4, 10 m, Вилка, прямая - Гнездо, угловое, Экранированный: Нет, LED: Да, Материал оболочки: Полиуретан, Галогены: Нет

№ продукта 1906431000
Загрузить спецификации Загрузка продуктов Инженерная поддержка
Аксессуары 7 Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля PB46 Общие технические данные Электрические свойства Общие стандарты Стандарты Вилка левосторонняя Вилка правосторонняя Изображения продукции Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Версия
Концентратор сигналов, контрольная линия, Соединительная линия, M12/M8, Количество контактов : 4, 10 m, Вилка, прямая - Гнездо, угловое, Экранированный: Нет, LED: Да, Материал оболочки: Полиуретан, Галогены: Нет
Заказ №
1906431000
Тип
SAIL-M12GM8W-4L10U
GTIN (EAN)
4032248529582
Кол.
1 Штука

Размеры и массы

Масса нетто
255.2 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

PP
Acceleration
5 m/s²
Bending radius, min., moving
10 x диаметр кабеля
Colore della guaina
черный
Idoneità all'installazione con catene portacavi
Да
Longueur du câble
10 m
Resistenza agli olii
в соответствии с IEC 60811:404
Schermato
Нет
Sezione del conduttore
0.25 mm²
Без линейного алкилбензол сульфоната
Да
Диапазон температур, движущ.
-25...80 °C
Диапазон температур, стацион.
-40...80 °C
Длина скручивания
1 m
Жила в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
10493 (80 °C / 300 V)
Количество контактов
4
Материал оболочки
Полиуретан
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20549 (80 °C / 300 V)
Наружный диаметр
4.4 mm ± 0.2 mm
Настраиваемая длина кабеля
Нет
Облучение с перекрестными связями
Нет
Огнестойкость
In accordance with UL1581 UL / CUL FT2
в соответствии с IEC 60332-2-2
Прочность при кручении
360 °/m
Радиус изгиба, мин., постоянный
5 x диаметр кабеля
Скорость
5 m/s
Стойкость к сварочным искрам
Нет
Устойчивость к гидролитическому расщеплению и воздействию микроорганизмов
Да
Устойчивые к каплям сварочного металла
Нет
Цветовая кодировка
коричневый
белый
синий
черный
Циклы изгиба при скручивании
> 5 Mio.
Циклы сгиба
12 млн
할로겐
Нет

PB46 Общие технические данные

LED
Да
Вид защиты
IP67
IP68
когда ввинчен
IP65
IP66
Диапазон температур корпуса
-25…+85 °C
Исполнение
Вилка, прямая - Гнездо, угловое
Кодировка
M12 = с A-кодировкой, M8 = отсутствует
Материал резьбового кольца
Латунь никелированная
Цинковое литье под давлением
Момент затяжки
M8: 0,5–0,6 Нм
M12: 0,8–1,2 Нм
Номинальное напряжение
24 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
позолоченный
соединено перемычкой
Нет
Соединительная резьба
M12/M8
Сопротивление изоляции
108 Ом
Степень загрязнения
3
Циклы коммутации
≥ 100

Электрические свойства

Номинальное напряжение
24 V
Сопротивление изоляции
108 Ом

Общие стандарты

Connector standard
IEC 61076-2-101
IEC 61076-2-104

Стандарты

Conector norma
IEC 61076-2-101
IEC 61076-2-104

Вилка левосторонняя

Штекер левый
M12, A-кодировка, IP69, штыревой контакт, прямой, Пластмасса, неэкранированный

Вилка правосторонняя

Штекер правый
M8, IP69, розеточный контакт, угловой 90°, Пластмасса, LED, неэкранированный

Изображения продукции

Подпись к рисунку - 08
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Подпись под рисунком-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
