SAIL-M8BW-3L20U
SAIL-M8BW-3L20U
Disegno quotato
Angled socket
SAIL-M8BW-3L20U
Schema dei poli
Socket
SAIL-M8BW-3L20U
Schema elettrico
SAIL-M8BW-3L20U
L'utensile ideale: Screwty ® con funzione di coppia
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8BW-3L20U

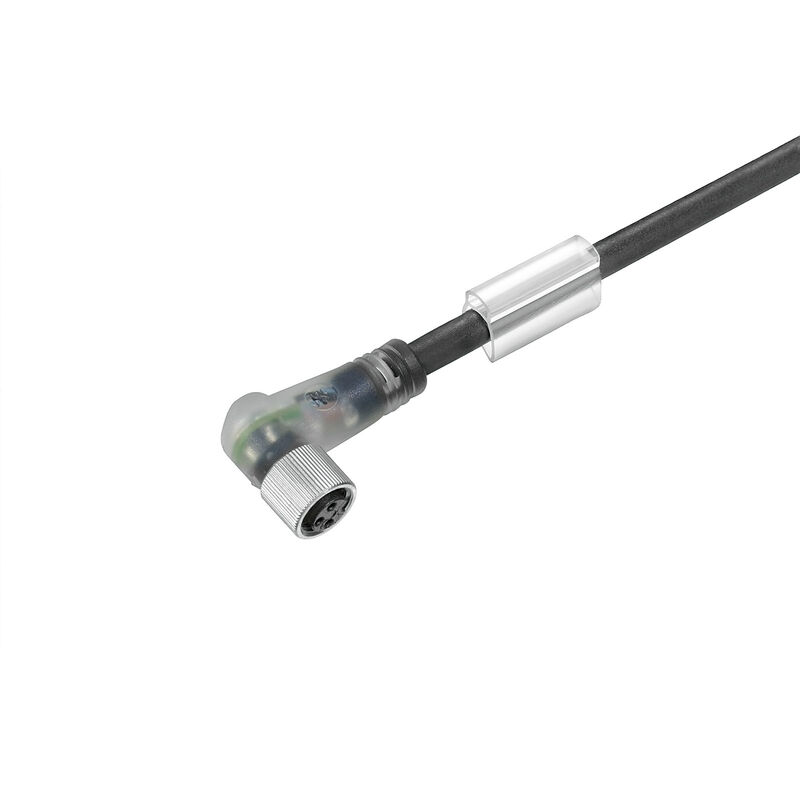

Vedení senzoru/aktoru, jeden konec bez konektoru, M8, Počet pólů : 3, 20 m, Samice, zahnutý, Stíněný: Ne, LED: Ano, Materiál pláště: PUR, Halogen: Ne

ID výrobku 9457462000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 6 Příbuzné výrobky 8
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319261/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UL)
E307231

Všeobecné objednací údaje

Verze
Vedení senzoru/aktoru, jeden konec bez konektoru, M8, Počet pólů : 3, 20 m, Samice, zahnutý, Stíněný: Ne, LED: Ano, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
9457462000
Typ
SAIL-M8BW-3L20U
GTIN (EAN)
4032248945313
Množství
1 ks

Rozměry a hmotnosti

Průměr
3,6 mm
Čistá hmotnost
363,44 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

accelerazione
5 m/s²
Alogeni
Ne
Bending cycles at torsion
> 5 Mio.
cicli di piegatura
5 mil.
Colore della guaina
černá (podobná odstínu RAL 9005)
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Drain wire integrated
No
Délka krutu
1 m
Hydrolýza a odolnost proti mikrobům
Ano
Idoneità all'installazione con catene portacavi
Ano
Irradiation crosslinked
Ne
Isolamento
PP
Lunghezza cavo configurabile
Ne
Lunghezza del cavo
20 m
Materiale della guaina
PUR
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Počet pólů
3
Raggio di curvatura min., fisso
5 *průměr
Raggio di curvatura min., mobile
10 x průměr kabelu
Resistenza agli olii
Yes
Resistenza alla fiamma
v souladu s IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
Schermato
Ne
Sezione del conduttore
0,25 mm²
Színkód gyűrű
hnědá
modrá
černá
Säker mot svetsstänk
Ne
Teplotní rozpětí, pohyblivé
-25...60 °C
Velocità
3,33 m/s
Vnější průměr
3.6 mm + 0.15 mm
Welding spark resistance
Ne
Zakres temperatur, stały
-50...80 °C
비틀림 저항
180 °/m

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
24 V
Jmenovitý proud
4 A
Kódování
A-kódování
LED
Ano
Materiál kroužku se závitem
Mosaz poniklovaná
Odpor izolace
108 Ω
Povrch kontaktu
Pozlacené
propojeno můstkem
Ne
Připojovací závit
M8
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP67
IP68
přišroubované
IP65
IP66
Verze
Samice, zahnutý
Závažnost znečištění
3

Elektrické vlastnosti

Jmenovité napětí
24 V
Odpor izolace
108 Ω

Obecné standardy

Connettori a norma
IEC 61076-2-104
N° certificato (CSA)
200039-2372994
N° certificato (UL)
E307231

Standardy

Connettori a norma
IEC 61076-2-104

Konektor, vlevo

Zástrčka vlevo
M8, IP69, Kontakt samice, S úhlem 90°, Plast, LED, nestíněné

Konektor, pravý

Zástrčka vpravo
volný konec vodiče

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
