Właściwości

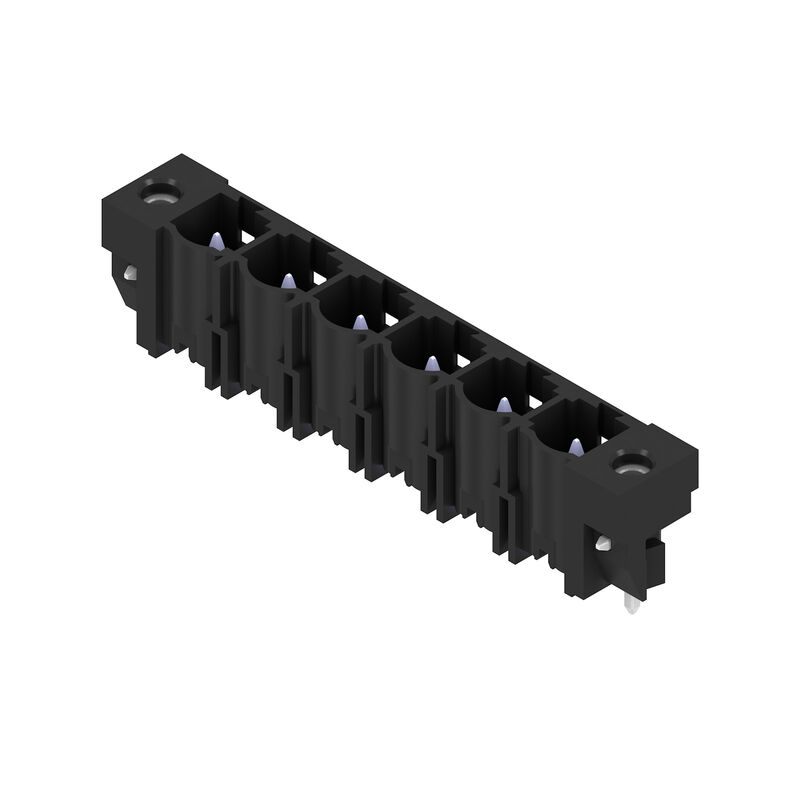

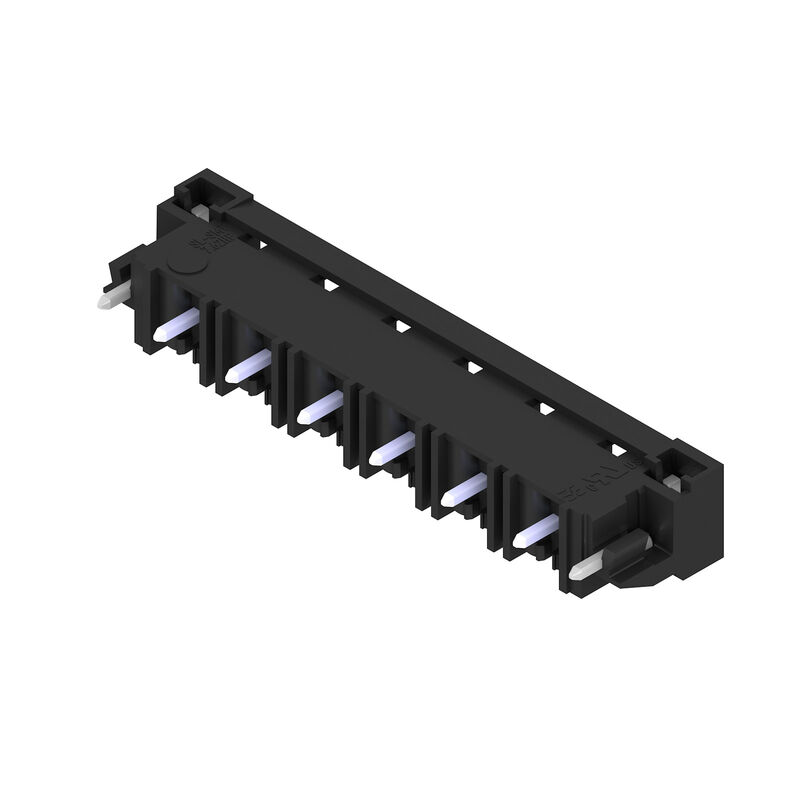

| Wersja | Złącze wtykowe do druku, Listwa męska, kołnierz lutowany, Połączenie lutowane THR, 7.62 mm, Liczba biegunów: 6, 180°, Długość kołka lutowniczego (l): 2.1 mm, cynowana, czarny, Szpula |
| Nr zam. | 3114450000 |
| Typ | SL-SMT 7.62HP/06/180LF 2.1SN BK RL |
| parametry produktu |
IEC: 630 V / 29 A UL: 300 V / 20 A |
| opakowanie | Szpula |
| Głębokość | 8,4 mm |
| Głębokość (cale) | 0,331 inch |
| Wysokość | 13,9 mm |
| Wysokość (cale) | 0,547 inch |
| Najmniejsza wysokość montażu | 11,8 mm |
| Szerokość | 54,58 mm |
| Szerokość (cale) | 2,149 inch |
| długotrwała temperatura użytkowa, min. | -25 °C |
| długotrwała temperatura użytkowa, maks. | 100 °C |
| Rodzina produktów | OMNIMATE Power - seria BL/SL 7.62HP |
| Rodzaj przyłącza | Przyłącze dla obwodu drukowanego |
| montaż na płytce drukowanej | Połączenie lutowane THR |
| Raster w mm (P) | 7,62 mm |
| Raster w calach (P) | 0,3 " |
| kąt odejścia | 180° |
| Liczba biegunów | 6 |
| liczba kołków lutowanych na biegun | 1 |
| Długość kołka lutowniczego (l) | 2,1 mm |
| Wymiary kołka lutowniczego | 1,0 x 1,0 mm |
| Wymiary kołka lutowniczego = d tolerancja | +0,01 / -0,03 mm |
| Średnica otworu oczka lutowniczego (D) | 1,4 mm |
| Tolerancja średnicy otworu oczka lutowniczego (D) | + 0,1 mm |
| L1 in mm | 38,1 mm |
| L1 w calach | 1,5 " |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 1 |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | zabezpieczony przed dotknięciem palcami w stanie wetkniętym |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 w stanie wetkniętym |
| Stopień ochrony | IP10 |
| element kodowany | Tak |
| Moment dokręcania dla kołnierza śrubowego, min. | 0,15 Nm |
| Moment dokręcania dla kołnierza śrubowego, maks. | 0,25 Nm |
| Cykle wpinania | 25 |
| Materiał izolacyjny | LCP GF |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | IIIa |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Struktura warstwowa przyłącza lutowanego | 1...3 µm Ni / 2...4 µm Sn matowe |
| Struktura warstwowa wtyku | 1...3 µm Ni / 2...4 µm Sn matowe |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| -50 °C | |
| Temperatura pracy, max. | 100 °C |
| Zakres temperatur montaż, min. | -25 °C |
| Zakres temperatur montaż, max. | 100 °C |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 29 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 26 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 25 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 21 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 630 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 500 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 400 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 6 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 6 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 6 kV |
| odporność na zwarcia | 3 x 1s z 180 A |
| Odstęp izolacyjny po izolacji, min. | 8,1 mm |
| Odstęp izolacyjny powietrzny, min. | 6,5 mm |
| Napięcie znamionowe (grupa użytkowa B / CSA) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / CSA) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / CSA) | 600 V |
| Prąd znamionowy (grupa użytkowa B / CSA) | 20 A |
| Prąd znamionowy (grupa użytkowa C / CSA) | 20 A |
| Prąd znamionowy (grupa użytkowa D / CSA) | 5 A |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 600 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 20 A |
| Prąd znamionowy (grupa użytkowa C / UL 1059) | 20 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 5 A |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Odstęp izolacyjny po izolacji, min. | 11,2 mm |
| Odstęp izolacyjny powietrzny, min. | 6,5 mm |
| opakowanie | Szpula |
| Wysokość kieszeni taśmy (A0) | 12,2 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ETIM 10.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ECLASS 15.0 | 27-46-02-01 |
| Dopuszczenia |  |
| UL File Number Search | [Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Nr certyfikatu (cURus) | E60693 |
