SVFL 7.62HP/02/180SFMF2 SN BK BX

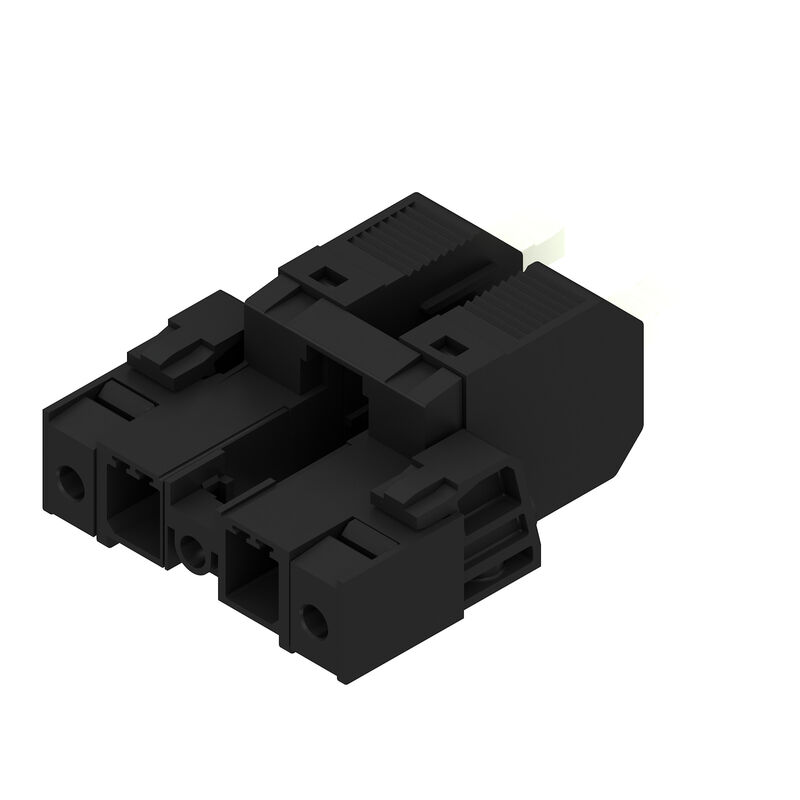

Imagen de producto
SVFL 7.62HP/02/180SFMF2 SN BK BX

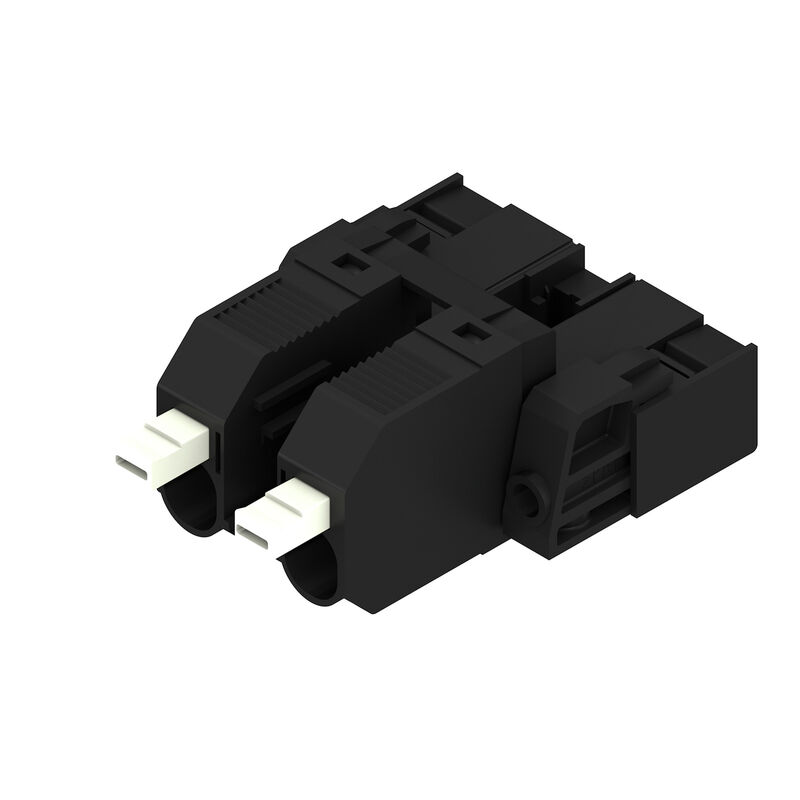

Imagen de producto
SVFL 7.62HP/02/180SFMF2 SN BK BX
Dimensional drawing
Similar a la ilustración
SVFL 7.62HP/02/180SFMF2 SN BK BX
Connection diagram
Similar a la ilustración
SVFL 7.62HP/02/180SFMF2 SN BK BX
Ventaja del producto
Secure connection of small conductors
PUSH IN WIRE READY

SVFL 7.62HP/02/180SFMF2 SN BK BX

NYÁK dugaszoló csatlakozó, dugasz, 7.62 mm, Pólusszám: 2, 180°, PUSH IN aktuátorral, Húzórugós csatlakozás, Doboz

N.º de artículo 2630500000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 6
Agréments Általános rendelési adatok Méretek és tömegek Conformidad medioambiental del producto System Parameters Données des matériaux Conductores aptos para conexión Dati di dimensionamento secondo IEC Datos nominales según UL 1059 Packing Fontos megjegyzés 분류

Agréments

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Általános rendelési adatok

Versión
NYÁK dugaszoló csatlakozó, dugasz, 7.62 mm, Pólusszám: 2, 180°, PUSH IN aktuátorral, Húzórugós csatlakozás, Doboz
Código
2630500000
Tipo
SVFL 7.62HP/02/180SFMF2 SN BK BX
GTIN (EAN)
4050118634143
Cantidad
66 Pieza
Valores característicos del producto
IEC: 1000 V / 0.5 - 6 mm²
UL: 600 V / 36 A / AWG 24 - AWG 10
Embalaje
Caja

Méretek és tömegek

Profundidad
47,7 mm
Mélység (coll)
1,878 inch
Altura
23,4 mm
높이 (인치)
0,921 inch
Anchura
38,1 mm
Anchura (pulgadas)
1,5 inch
Peso neto
16,126 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

System Parameters

Familia del producto
OMNIMATE Power - série BV/SV 7.62HP
Tipo de conexión
필드 결선
Técnica de conexión de conductores
PUSH IN with actuator
Tension-clamp connection
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Dirección de salida de conductor
180°
Número de polos
2
L1 en mm
15,24 mm
L1 en pulgadas
0,6 "
Número de series
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 0470
IP 20 insertado
IP20
IP20 en funcionamiento
Par de apriete para sujeción por tornillo, mín.
0,2 Nm
Tightening torque for screw flange, max.
0,3 Nm
Punta de destornillador
0,6 x 3,5
Ciclos de enchufado
25

Données des matériaux

Materiales aislantes
PA GF
Color
fekete
Carta de colores (similar)
RAL 9011
UL 94 flammability rating
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
125 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
125 °C

Conductores aptos para conexión

Rígido, mín. H05(07) V-U
0,5 mm²
Rígido, máx. H05(07) V-U
6 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Flexible, máx. H05(07) V-K
6 mm²
con terminal tubular, DIN 46228 pt 1, mín.
1,5 mm²
con terminal tubular según DIN 46 228/1, máx.
6 mm²
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0186100000
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      9019170000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      4 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0244100000
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      9019200000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      6 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0191900000
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      0533500000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        15 mm
    • Terminal tubular recomendado:
      9019140000
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9004060000
Referenční text
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Dati di dimensionamento secondo IEC

Corriente nominal, número de polos máx. (Tu=20 °C)
41 A
Corriente nominal, número de polos mín. (Tu=40 °C)
41 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
800 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
8 kV
Distancia de fuga, mín.
12,7 mm
Distancia mín.
12,7 mm

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
600 V
Tensión nominal (Use Group C / UL 1059)
600 V
Tensión nominal (Use Group D / UL 1059)
600 V
Intensidad nominal (Use Group B / UL 1059)
36 A
Intensidad nominal (Use Group C / UL 1059)
36 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Sección de conexión del conductor AWG, mín.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 10
Reference to approval values
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Packing

Embalaje
Box
Longitud de VPE
338 mm
Anchura VPE
130 mm
Altura de VPE
54 mm

Fontos megjegyzés

Conformidad con IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Notas

• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
