SVZ 7.62HP/03/180FC SN BK BX

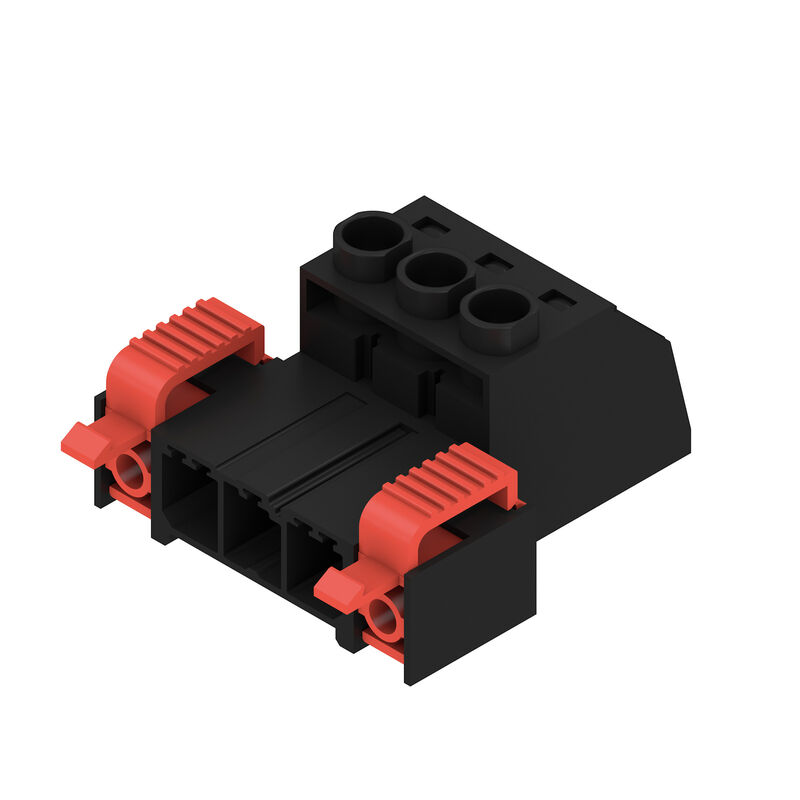

Illustration du produit
SVZ 7.62HP/03/180FC SN BK BX

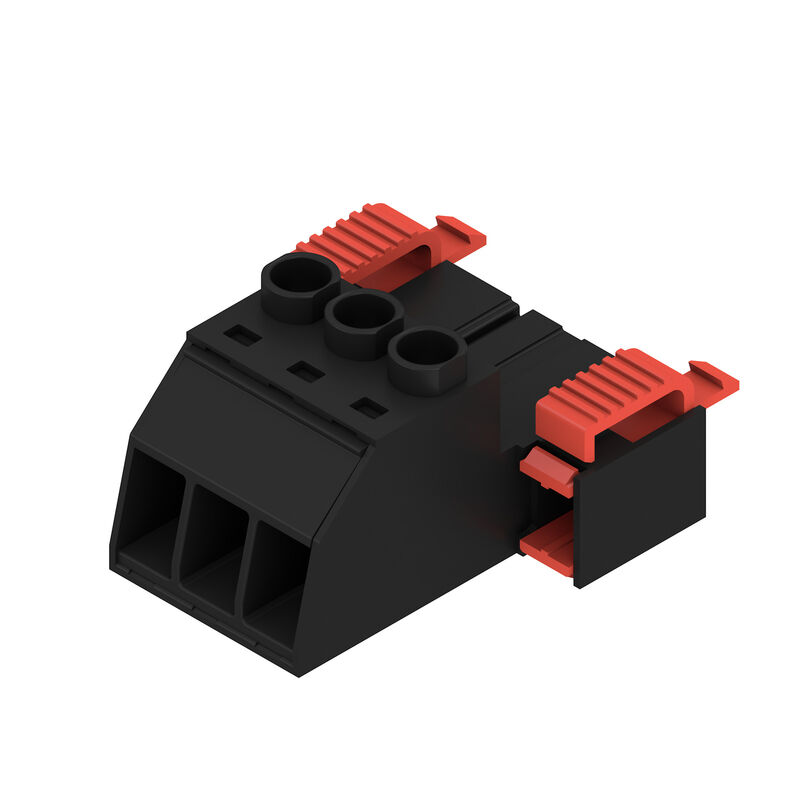

Illustration du produit
SVZ 7.62HP/03/180FC SN BK BX

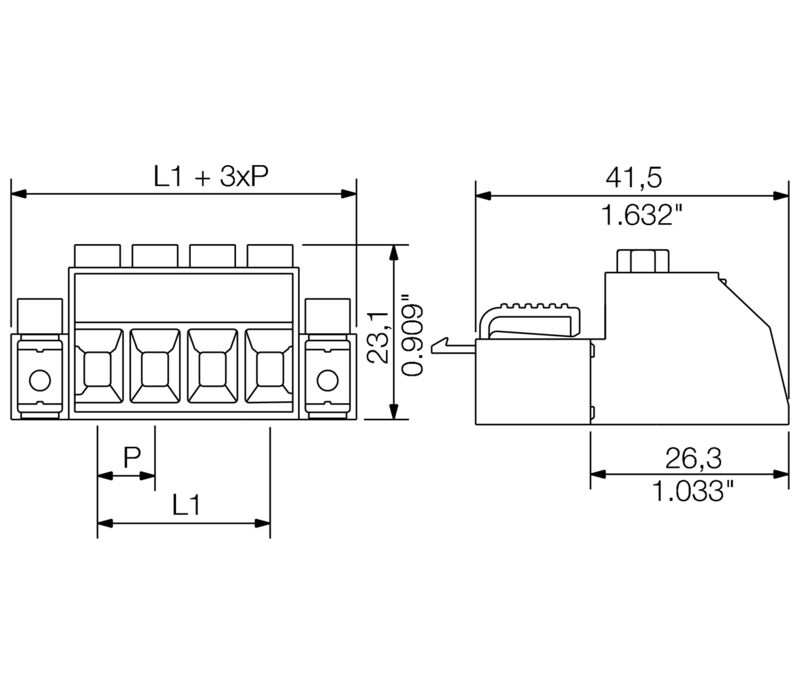

Dimensional drawing
SVZ 7.62HP/03/180FC SN BK BX
Graph
SVZ 7.62HP/03/180FC SN BK BX
Graph

SVZ 7.62HP/03/180FC SN BK BX

Connecteur pour circuit imprimé, Connecteur mâle, 7.62 mm, Nombre de pôles: 3, 180°, Raccordement vissé, Plage de serrage, max. : 6 mm², Boîte

Référence produit 1950890000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 1 Est la pièce opposée de 1 Autres produits de la même gamme 5
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Rated data acc. to IEC Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Informations générales de commande

Wersja
Connecteur pour circuit imprimé, Connecteur mâle, 7.62 mm, Nombre de pôles: 3, 180°, Raccordement vissé, Plage de serrage, max. : 6 mm², Boîte
Nr zam.
1950890000
Typ
SVZ 7.62HP/03/180FC SN BK BX
GTIN (EAN)
4032248629756
Кол.
100 Pièce
Indices de produit
IEC: 1000 V / 57 A / 0.2 - 10 mm²
UL: 600 V / 42 A / AWG 24 - AWG 8
Emballage
Boîte

Dimensions et poids

Głębokość
47,28 mm
Глубина (дюймов)
1,861 inch
Wysokość
23,1 mm
Hauteur (pouces)
0,909 inch
Szerokość
38,1 mm
Largeur (pouces)
1,5 inch
Масса нетто
17,59 g

Conformité environnementale du produit

Status zgodności z dyrektywą RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres système

Rodzina produktów
OMNIMATE Power - série BV/SV 7.62HP
Rodzaj przyłącza
Raccordement installation
Metoda wykonywania złącz
Raccordement vissé
Raster w mm (P)
7,62 mm
Raster w calach (P)
0,3 "
Kierunek odejścia przewodu
180°
Liczba biegunów
3
L1 in mm
15,24 mm
L1 w calach
0,6 "
Liczba rzędów
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
6 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
protection doigt
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 enfiché
Degré de protection
IP20
Rezystancja skrośna
4,50 mΩ
element kodowany
Oui
Длина зачистки изоляции
12 mm
Couple de serrage, min.
0,5 Nm
Couple de serrage, max.
0,6 Nm
Vis de serrage
M 3
Lame de tournevis
0,6 x 3,5
Cycles d'enfichage
25

Données des matériaux

Изоляционный материал
PA GF
Цветовой код
noir
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 500
Classe d'inflammabilité selon UL 94
V-0
Основной материал контактов
Alliage de cuivre
Материал контакта
Alliage de cuivre
Поверхность контакта
étamé
Структура слоев штепсельного контакта
4...6 µm Sn brillant
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
125 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
125 °C

Conducteurs indiqués pour raccordement

Диапазон зажима, мин.
0,2 mm²
Диапазон зажима, макс.
6 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 22
Поперечное сечение подключаемого провода AWG, макс.
AWG 8
Одножильный, мин. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
6 mm²
Гибкий, мин. H05(07) V-K
0,5 mm²
Гибкий, макс. H05(07) V-K
10 mm²
С наконечником DIN 46 228/4, мин.
0,25 mm²
С наконечником DIN 46 228/4, макс.
6 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,25 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
6 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,8 mm x 2,0 mm; 2,4 mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      1076980000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        15 mm
    • Embout recommandé:
      9025930000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        15 mm
    • Embout recommandé:
      9019140000
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9004060000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      9025910000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      2,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      9019170000
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0186100000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      4 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0244100000
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      9019200000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      6 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      0533500000
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0191900000
Текст ссылки
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
57 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
41 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
41 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
41 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1.000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
1.000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
800 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
8 kV
Устойчивость к воздействию кратковременного тока
3 x 1s mit 420 A
Зазор, мин.
13,56 mm
Расстояние утечки, мин.
13,8 mm

Données nominales selon CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1534443
Napięcie znamionowe (grupa użytkowa B / CSA)
600 V
Napięcie znamionowe (grupa użytkowa C / CSA)
600 V
Napięcie znamionowe (grupa użytkowa D / CSA)
600 V
Prąd znamionowy (grupa użytkowa B / CSA)
35 A
Prąd znamionowy (grupa użytkowa C / CSA)
35 A
Prąd znamionowy (grupa użytkowa D / CSA)
5 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 10
Odniesienie do wartości znamionowych
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
42 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
42 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 8
Odniesienie do wartości znamionowych
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

opakowanie
Boîte
Długość VPE
336 mm
Szerokość VPE
149 mm
Wysokość VPE
88 mm

Contrôles de type

Test: wytrzymałość znaczników
  • Norme:
    DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96
  • Test:
    marque d'origine, identification du type, pas, type de matériau
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Test: nieprawidłowe połączenie (brak możliwości wymiany)
  • Norme:
    DIN EN 61984 section 6.3 et 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    tourné à 180° avec éléments de codage
  • Évaluation:
    réussite
  • Test:
    Tourné à 180 sans éléments de codage
  • Évaluation:
    réussite
Test: przekrój zaciskowy
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,5 mm²
    • Type de conducteur et section du conducteur:
      rigide 6 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 6 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
    • Type de conducteur et section du conducteur:
      AWG 10/1
    • Type de conducteur et section du conducteur:
      AWG 10/19
  • Évaluation:
    réussite
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    1,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 6 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 6 mm²
    • Type de conducteur et section du conducteur:
      AWG 10/1
    • Type de conducteur et section du conducteur:
      AWG 10/19
  • Évaluation:
    réussite
Test wyciągania
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    ≥80 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 6 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 6 mm²
    • Type de conducteur et section du conducteur:
      AWG 10/1
    • Type de conducteur et section du conducteur:
      AWG 10/19
  • Évaluation:
    réussite

Note importante

Соответствие IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Примечания

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
