SVZ 7.62HP/08/180FC SN BK BX
Obrázek výrobku

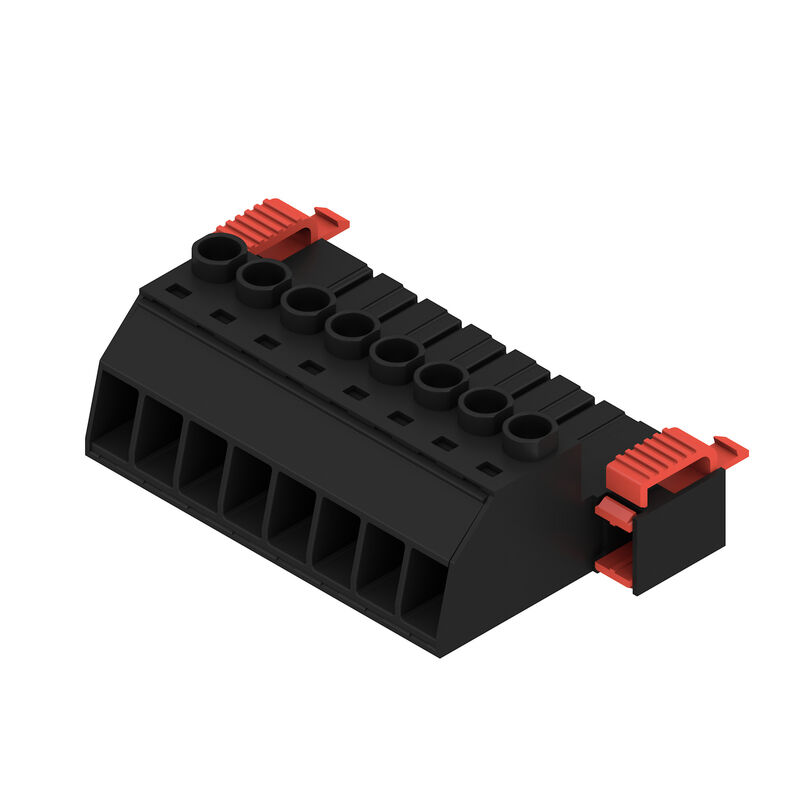

SVZ 7.62HP/08/180FC SN BK BX
Obrázek výrobku
SVZ 7.62HP/08/180FC SN BK BX
Dimensional drawing
SVZ 7.62HP/08/180FC SN BK BX
Graph
SVZ 7.62HP/08/180FC SN BK BX
Graph

SVZ 7.62HP/08/180FC SN BK BX

Tento výrobek již nebude k dispozici.

NYÁK dugaszoló csatlakozó, dugasz, 7.62 mm, Pólusszám: 8, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 6 mm², Doboz

ID výrobku 1950940000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 1 Příbuzné výrobky 5
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Données nominales selon CEI CSA névleges adatok Номинальные характеристики по UL 1059 Csomagolás Controlli sulla tipologia Nota importante Classificazioni

Tanúsítványok

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Általános rendelési adatok

Version
NYÁK dugaszoló csatlakozó, dugasz, 7.62 mm, Pólusszám: 8, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 6 mm², Doboz
Référence
1950940000
Type
SVZ 7.62HP/08/180FC SN BK BX
GTIN (EAN)
4032248629831
Qté.
50 Штука
Продуктное отношение
IEC: 1000 V / 57 A / 0.2 - 10 mm²
UL: 600 V / 42 A / AWG 24 - AWG 8
Упаковка
Ящик
Statut de livraison
Denna artikel kommer inte längre att finnas i framtiden.
Dernière date de commande
/Date(1806444000000)/

Méretek és tömegek

Profondeur
47,28 mm
Profondeur (pouces)
1,861 inch
Hauteur
23,1 mm
Altezza (pollici)
0,909 inch
Largeur
76,2 mm
Width (inches)
3 inch
Poids net
41,22 g

Termékek környezetvédelmi megfelelősége

Statut de conformité RoHS
Megfelel, kivétel nélkül
REACH SVHC
0.1 wt% 이상의 SVHC 없음

System Parameters

Product family
OMNIMATE Power - sorozat BV/SV 7.62HP
Type of connection
Collegamento al campo
Wire connection method
Clamping yoke connection
Pitch in mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Conductor outlet direction
180°
Number of poles
8
L1 in mm
53,34 mm
L1 in inches
2,1 "
Number of rows
1
Pin series quantity
1
Rated cross-section
6 mm²
Touch-safe protection acc. to DIN VDE 57 106
Bezpečné před dotykem prstů
Touch-safe protection acc. to DIN VDE 0470
IP20 zapojené
Stupeň krytí
IP20
Volume resistance
4,50 mΩ
Can be coded
Ano
Longueur de dénudage
12 mm
Utahovací moment, min.
0,5 Nm
Utahovací moment, max.
0,6 Nm
Svěrný šroub
M 3
Hrot šroubováku
0,6 x 3,5
Cykly zapojování
25

Anyagjellemzők

Matériau isolant
PA GF
Couleur
nero
Tableau des couleurs (similaire)
RAL 9011과 유사
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 500
Résistance d'isolation
≥ 108 Ω
Brännbarhetsklass enligt UL 94
V-0
Matériau de base du contact
Cu-alloy
Matériau des contacts
Slitina
Surface du contact
pocínované
Structure en couches du contact mâle
4...6 µm Sn lesklý povrch
Skladovací teplota, min.
−40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
−50 °C
Provozní teplota, max.
125 °C
Teplotní rozsah, instalace, min.
−25 °C
Teplotní rozsah, instalace, max.
125 °C

Csatlakoztatható vezetékek

Plage de serrage, min.
0,2 mm²
Plage de serrage, max.
6 mm²
Section de raccordement du conducteur, AWG, min.
AWG 22
Section de raccordement du conducteur, AWG, max.
AWG 8
Rigide, min. H05(07) V-U
0,2 mm²
Rigide, max. H05(07) V-U
6 mm²
souple, min. H05(07) V-K
0,5 mm²
souple, max. H05(07) V-K
10 mm²
avec embout isolé DIN 46 228/4, min.
0,25 mm²
avec embout isolé DIN 46 228/4, max.
6 mm²
avec embout, DIN 46228 pt 1, min.
0,25 mm²
avec embout selon DIN 46 228/1, max.
6 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,8 mm x 2,0 mm; 2,4 mm
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      1076980000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        15 mm
    • Doporučená dutinka na konci vodiče:
      9025930000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        15 mm
    • Doporučená dutinka na konci vodiče:
      9019140000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9004060000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      9025910000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      2,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      9019170000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0186100000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      4 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0244100000
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      9019200000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      6 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      0533500000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0191900000
Texte de réference
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
57 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
41 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
41 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
41 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
800 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
8 kV
Tenue aux courants de faible durée
3 x 1 s se 420 A
Espace libre, min.
13,56 mm
Ligne de fuite, min.
13,8 mm

CSA névleges adatok

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1534443
Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
35 A
Rated current (Use group C / CSA)
35 A
Rated current (Use group D / CSA)
5 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 10
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Номинальные характеристики по UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
42 A
Rated current (Use group C / UL 1059)
42 A
Rated current (Use group D / UL 1059)
5 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 8
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Csomagolás

Packaging
Doboz
VPE length
0 mm
VPE width
0 mm
VPE height
0 mm

Controlli sulla tipologia

Test: Durability of markings
  • Standard:
    DIN EN 61984 sezione 7.3.2 / 09.02 prendendo lo schema da DIN EN 60068-2-70 / 07.96
  • Test:
    siglatura di origine, identificazione della tipologia, passo, tipo di materiale
  • Valutazione:
    disponibile
  • Test:
    robustezza
  • Valutazione:
    passato
Test: Misengagement (Non-interchangeability)
  • 표준:
    DIN EN 61984 섹션 6.3 및 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • 테스트:
    180° 회전, 코딩 요소 포함
  • 평가:
    통과
  • 테스트:
    180 회전, 코딩 요소 불포함
  • 평가:
    통과
Test: Clampable cross section
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.02
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 6 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 6 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 10/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 10/19
  • Ocena:
    sprawdzony
Test for damage to and accidental loosening of conductors
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 24/1
    • Тип провода и его поперечное сечение:
      AWG 24/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    1,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 6 мм²
    • Тип провода и его поперечное сечение:
      многожильный 6 мм²
    • Тип провода и его поперечное сечение:
      AWG 10/1
    • Тип провода и его поперечное сечение:
      AWG 10/19
  • Оценивание:
    пройдено
Pull-out test
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 24/1
    • Тип провода и его поперечное сечение:
      AWG 24/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    ≥80 Н
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 6 мм²
    • Тип провода и его поперечное сечение:
      многожильный 6 мм²
    • Тип провода и его поперечное сечение:
      AWG 10/1
    • Тип провода и его поперечное сечение:
      AWG 10/19
  • Оценивание:
    пройдено

Nota importante

Conformité IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Remarques
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • cUL 인증에 관련된 CSA에 따라 제공된 데이터 - E60693
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


Classificazioni

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
