Właściwości

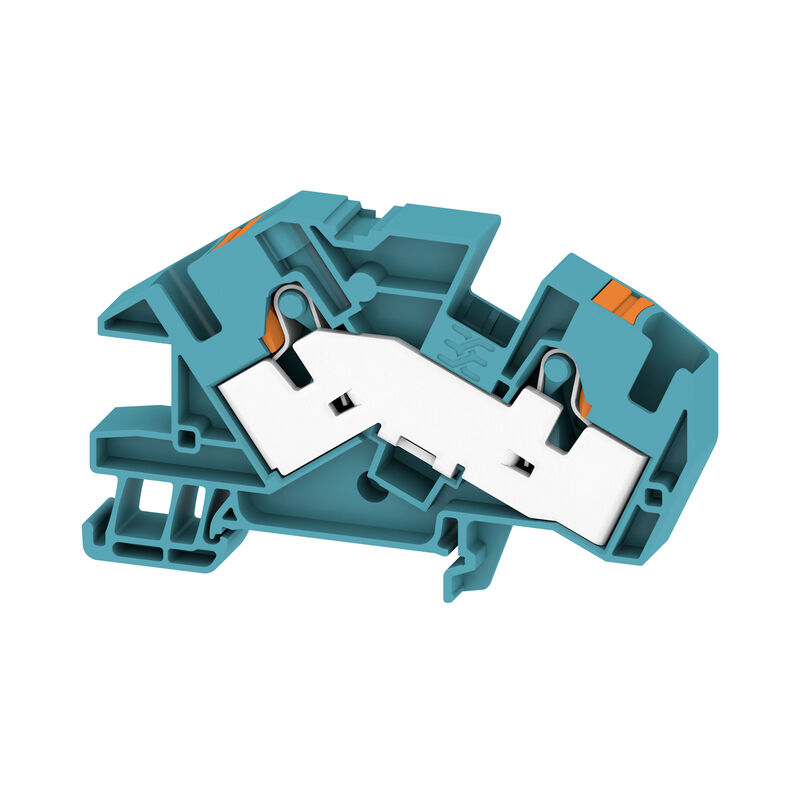

| Wersja | Wielopoziomowy blok zaciskowy, PUSH IN, niebieski, 16 mm², 76 A, 800 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid |
| Nr zam. | 2668750000 |
| Typ | AITB 16 BB 2C BL |
| GTIN (EAN) | 4064675266235 |
| Ilość | 20 szt. |
| Głębokość | 52,9 mm |
| Głębokość (cale) | 2,083 inch |
| Wysokość | 84,6 mm |
| Wysokość (cale) | 3,331 inch |
| Szerokość | 10 mm |
| Szerokość (cale) | 0,394 inch |
| Masa netto | 24,64 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | niebieski |
| kolor elementów uruchamiających | pomarańczowy |
| Klasa palności wg UL 94 | V-0 |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| rodzaj montażu | wciskany |
| zatrzaskowe | Tak |
| bliźniacza tulejka kablowa, maks. | 6 mm² |
| bliźniacza tulejka kablowa, min. | 0,75 mm² |
| Długość odizolowania | 18 mm |
| kierunek podłączenia | u góry |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 16 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 10 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 18 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 10 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 10 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 4 |
| Rodzaj przyłącza | PUSH IN |
| sprawdzian trzpieniowy wg 60 947-1 | A6 |
| Wielkość ostrza | 1,0 x 5,5 mm |
| Zakres zaciskania, maks. | 16 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 18 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 4 |
| Szyna | TS 35 |
| Przekrój pomiarowy | 16 mm² |
| Napięcie znamionowe | 800 V |
| Znamionowe napięcie stałe | 800 V |
| Prąd znamionowy | 76 A |
| Prąd przy maksymalnym oprzewodowaniu | 76 A |
| Normy | IEC 60947-7-1 |
| Znamionowe napięcie udarowe | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 2,43 W |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199369) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_253722) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2668750000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2668750000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2668750000&norm=0) |
| Specyfikacja przetargowa | [Ausschreibungstext AITB 16 BB 2C BL](https://mdcop.weidmueller.com/mediadelivery/asset/900_246163) |
| Dokumentacja użytkownika |
[AITB 16 + ZQV 10_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_303689)
[AITB 16 + ZQV 10_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_303690) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
| ETIM 8.0 | EC001329 |
| ETIM 9.0 | EC001329 |
| ECLASS 9.0 | 27-14-11-25 |
| ECLASS 9.1 | 27-14-11-25 |
| ECLASS 10.0 | 27-14-11-25 |
| ECLASS 11.0 | 27-14-11-25 |
| ECLASS 12.0 | 27-14-11-25 |
| ECLASS 13.0 | 27-25-01-10 |
| ECLASS 14.0 | 27-25-01-10 |
| Dopuszczenia |    |
| ROHS | Zgodny |
