BCZ 3.81/14/180 SN OR BX

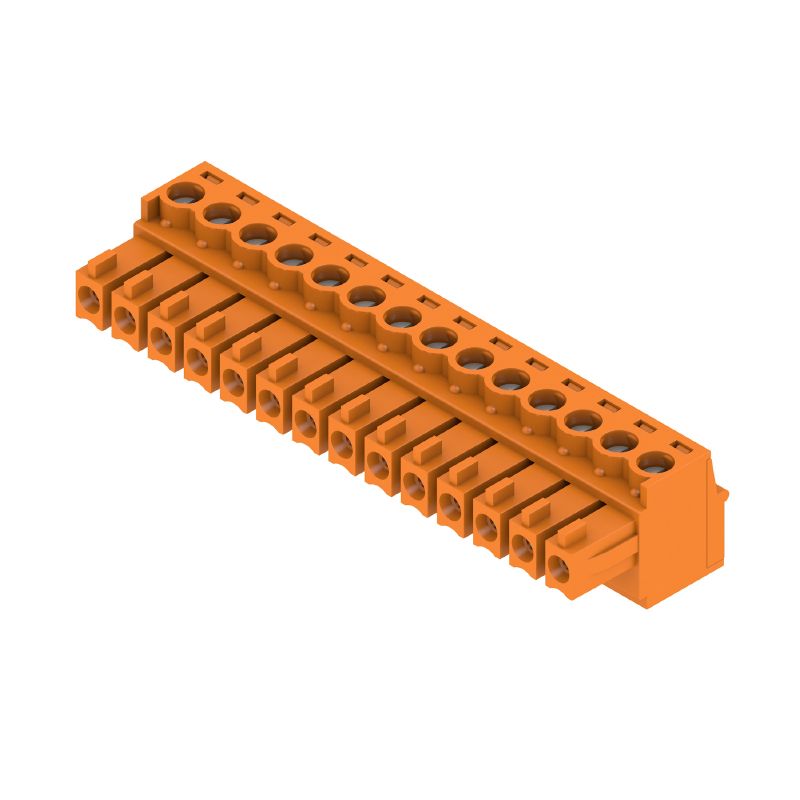

Obrázek výrobku
BCZ 3.81/14/180 SN OR BX
Obrázek výrobku
BCZ 3.81/14/180 SN OR BX
Dimensional drawing
BCZ 3.81/14/180 SN OR BX
Graph
BCZ 3.81/14/180 SN OR BX
Graph
BCZ 3.81/14/180 SN OR BX
Graph
Product benefits

BCZ 3.81/14/180 SN OR BX

Zásuvný konektor PCB plug in, zdířka, 3.81 mm, Počet pólů: 14, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box

Ürün No. 1940850000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 1 Protikusy 9 Příbuzné výrobky 38
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Rated data acc. to IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, zdířka, 3.81 mm, Počet pólů: 14, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box
Číslo objednávky
1940850000
Typ
BCZ 3.81/14/180 SN OR BX
GTIN (EAN)
4032248655984
Qty.
50 ks
Údaje výrobku
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Balení
Box

Rozměry a hmotnosti

Hloubka
16,1 mm
Profondeur (pouces)
0,634 inch
Výška
11,1 mm
Výška (v palcích)
0,437 inch
Šířka
53,43 mm
Šířka (v palcích)
2,104 inch
Net weight
11 g

Shoda produktu s prostředím

RoHS-Konformitätsstatus
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

Systémové parametry

Skupina produktů
OMNIMATE Signal - řada BC/SC 3,81
Typ připojení
Připojení v provozu
Metoda připojení vodiče
Připojení s upínacím třmenem
Rozteč v mm (P)
3,81 mm
Rozteč v palcích (P)
0,15 "
Směr výstupu vodiče
180°
Počet pólů
14
L1 v mm
49,53 mm
L1 v palcích
1,95 "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
1 mm²
Érintésvédelem a DIN VDE 57 106 szerint
Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Csupaszolási hossz
7 mm
Svěrný šroub
M 2
Hrot šroubováku
0,4 x 2,5
Standard hrotu šroubováku
DIN 5264
Cykly zapojování
25
Zásuvná síla / pól, max.
7 N
Tažná síla / pól, max.
5 N
Utahovací moment
  • Typ krouticího momentu:
    Připojení vodiče
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Údaje o materiálu

Insulating material
PA 66 GF 30
Colour
Oranžová
Colour chart (similar)
RAL 2000
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 550
Klasifikace hořlavosti UL 94
V-0
Contact material
Slitina
Contact surface
pocínované
Layer structure of plug contact
0.5...1.5 µm Cu / 2...5 µm Sn
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Vodiče vhodné k připojení

Clamping range, min.
0,08 mm²
1,5 mm²
Wire connection cross section AWG, min.
AWG 28
Wire connection cross section AWG, max.
AWG 16
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,4 mm x 1,5 mm
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282700000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0372600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        7 mm
    • Doporučená dutinka na konci vodiče:
      0372700000
Reference text
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Rated data acc. to IEC

testováno podle normy
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,5 A
Rated current, min. number of poles (Tu=40°C)
17 A
Rated current, max. number of poles (Tu=40°C)
15,2 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1 s se 76 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Jmenovitý proud (aplikační skupina B / CSA)
8 A
Jmenovitý proud (aplikační skupina C / CSA)
8 A
Průřez vodiče AWG, min.
AWG 28
Průřez vodiče AWG, max.
AWG 16
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 28
Průřez vodiče, AWG, max.
AWG 16
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
130 mm
Šířka VPE
85 mm
Výška VPE
69 mm

Typové testy

Test: Trvanlivost značení
  • Standard:
    DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96
  • Test:
    označení původu, identifikace typu, jmenovité napětí, jmenovitý průřez, rozteč, typ materiálu, označení schválení UL, označení schválení CSA
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Test: Nezapojení (není vyměnitelnost)
  • Standard:
    DIN EN 61984, část 6.3 a 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Test:
    otočeno o 180° bez kódových prvků
  • Vyhodnocení:
    vyhovělo
  • Test:
    vizuální zkouška
  • Vyhodnocení:
    vyhovělo
Test: průřez připojitelný svorkami
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,08 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,08 mm²
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Test poškození a náhodného uvolnění vodičů
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      splétaný 0,25 mm²
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,4 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Test vytažení
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      splétaný 0,25 mm²
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥40 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U1,5
    • Typ vodiče a průřez vodiče:
      H07V-K1,5
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC conformity
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Notes
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
