Właściwości

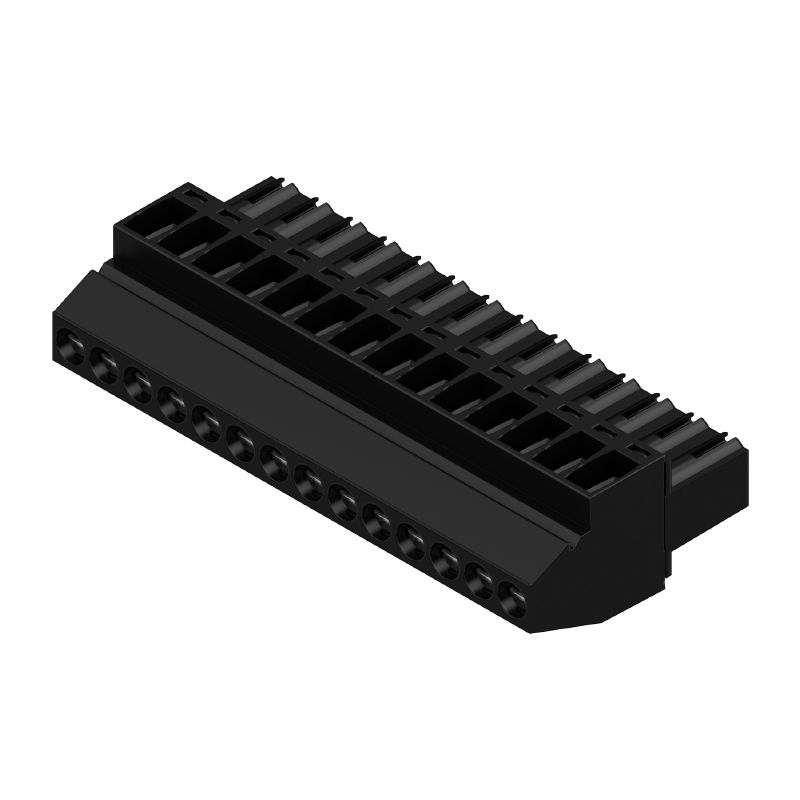

| Wykonanie | Złącze wtykowe do druku, wtyk żeński, 3.50 mm, Liczba biegunów: 14, 90°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 1.5 mm², skrzynia |
| Nr zam. | 1638900000 |
| Typ | BL 3.50/14/90 SN BK BX |
| GTIN (EAN) | 4008190276447 |
| Ilość | 36 szt. |
| parametry produktu |
IEC: 320 V / 12 A / 0.2 - 1.5 mm² UL: 300 V / 8 A / AWG 28 - AWG 14 |
| opakowanie | skrzynia |
| Głębokość | 22,45 mm |
| Głębokość (cale) | 0,884 inch |
| Wysokość | 12 mm |
| Wysokość (cale) | 0,472 inch |
| Szerokość | 49 mm |
| Szerokość (cale) | 1,929 inch |
| Masa netto | 14,16 g |
| REACH SVHC | / |
| Rodzina produktów | OMNIMATE Signal - seria BL/SL 3.50 |
| Rodzaj przyłącza | Przyłącze pola |
| Metoda wykonywania złącz | Przyłącze z jarzmem |
| Raster w mm (P) | 3,5 mm |
| Raster w calach(P) | 0,138 " |
| Kierunek odejścia przewodu | 90° |
| Liczba biegunów | 14 |
| L1 in mm | 45,5 mm |
| L1 w calach | 1,791 " |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 1 |
| Przekrój pomiarowy | 1,5 mm² |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | zabezpieczony przed dotknięciem palcami |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym |
| Stopień ochrony |
IP20
po całkowitym zmontowaniu |
| Rezystancja skrośna | ≤5 mΩ |
| element kodowany | Tak |
| Długość odizolowania | 6 mm |
| śruba dociskowa | M 2 |
| końcówka wkrętaka | 0,4 x 2,5 |
| końcówka wkrętaka norma | DIN 5264 |
| Cykle wpinania | 25 |
| Siła wtykania/biegun, maks. | 7 N |
| Siła ciągnięcia / biegun, maks. | 5 N |
| Moment dokręcający |
|
| Materiał izolacyjny | PBT |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | IIIa |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 200 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Struktura warstwowa wtyku | 4...8 µm Sn cynowane na gorąco |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 100 °C |
| Zakres temperatur montaż, min. | -30 °C |
| Zakres temperatur montaż, max. | 100 °C |
| Zakres zaciskania, min. | 0,08 mm² |
| Zakres zaciskania, maks. | 1,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 28 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| jednodrutowe, min. H05(07) V-U | 0,2 mm² |
| jednodrutowe, maks. H05(07) V-U | 1,5 mm² |
| cienkodrutowe, min. H05(07) V-K | 0,2 mm² |
| cienkodrutowe, maks. H05(07) V-K | 1,5 mm² |
| z AEH z kołnierzem DIN 46 228/4, min. | 0,2 mm² |
| z AEH z kołnierzem DIN 46 228/4, maks. | 1,5 mm² |
| z tulejką zaciskową, DIN 46228 pt 1, min. | 0,2 mm² |
| z końcówką kablową wg DIN 46 228/1, maks. | 1,5 mm² |
| Sprawdzian trzpieniowy EN 60999 a x b; ø | 2,4 mm x 1,5 mm |
| Zaciskany przewód |
|
| Tekst referencyjny |
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego. |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 12 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 10 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 10 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 8 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 320 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 160 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 160 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 2,5 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 2,5 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 2,5 kV |
| odporność na zwarcia | 3 x 1s z 100 A |
| Instytut (CSA) | CSA |
| Nr certyfikatu (CSA) | 154685-1318353 |
| Napięcie znamionowe (grupa użytkowa B / CSA) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / CSA) | 300 V |
| Prąd znamionowy (grupa użytkowa B / CSA) | 10 A |
| Prąd znamionowy (grupa użytkowa D / CSA) | 10 A |
| przekrój przyłącza przewodu AWG, min. | AWG 28 |
| przekrój przyłącza przewodu AWG, maks. | AWG 14 |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Instytut (UR) | UR |
| Nr certyfikatu (UR) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 300 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 8 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 8 A |
| przekrój przyłącza przewodu AWG, min. | AWG 28 |
| przekrój przyłącza przewodu AWG, maks. | AWG 14 |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| opakowanie | skrzynia |
| Długość VPE | 136 mm |
| Szerokość VPE | 106 mm |
| Wysokość VPE | 67 mm |
| Test: wytrzymałość znaczników |
|
| Test: nieprawidłowe połączenie (brak możliwości wymiany) |
|
| Test: przekrój zaciskowy |
|
| Test uszkodzenia i przypadkowego poluzowania przewodników |
|
| Test wyciągania |
|
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
