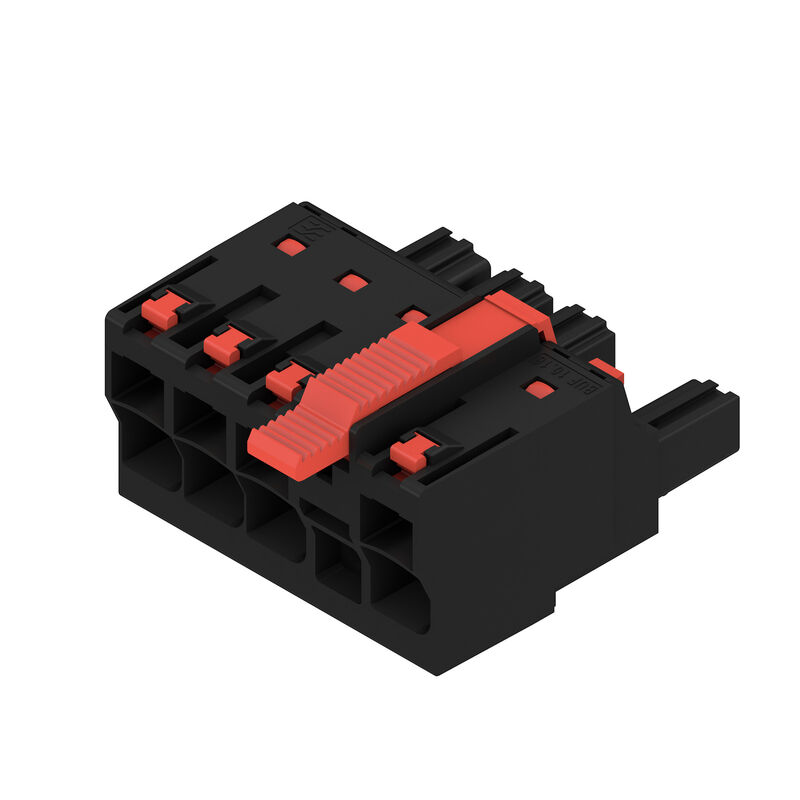

Illustration du produit
BUF 10.16IT/04/180MF4 AG BK BX
Illustration du produit
BUF 10.16IT/04/180MF4 AG BK BX
Dimensional drawing
Figure similaire
BUF 10.16IT/04/180MF4 AG BK BX
Connection diagram
BUF 10.16IT/04/180MF4 AG BK BX
Graph
BUF 10.16IT/04/180MF4 AG BK BX
Graph
Easy connection of conductors
WIRE READY
BUF 10.16IT/04/180MF4 AG BK BX
Avantages produit
Easy connection of conductors
WIRE READY
BUF 10.16IT/04/180MF4 AG BK BX
Avantages produit
Quick wiring
BUF 10.16IT/04/180MF4 AG BK BX
Avantages produit
Single-handed operation
Automatic latching

BUF 10.16IT/04/180MF4 AG BK BX

Connecteur pour circuit imprimé, Connecteur femelle, 10.16 mm, Nombre de pôles: 4, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 16 mm², Boîte

Référence produit 2544950000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 1 Pièces opposées 4 Autres produits de la même gamme 6
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Версия
Connecteur pour circuit imprimé, Connecteur femelle, 10.16 mm, Nombre de pôles: 4, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 16 mm², Boîte
Заказ №
2544950000
Тип
BUF 10.16IT/04/180MF4 AG BK BX
GTIN (EAN)
4050118555011
Qté.
24 Pièce
Indices de produit
IEC: 1000 V / 76 A / 2.5 - 16 mm²
UL: 600 V / 51 A / AWG 12 - AWG 6
Emballage
Boîte

Dimensions et poids

Глубина
39.5 mm
Profondeur (pouces)
1.555 inch
Высота
33.3 mm
Hauteur (pouces)
1.311 inch
Ширина
50.8 mm
Largeur (pouces)
2 inch
Масса нетто
53.648 g

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres système

Серия изделия
OMNIMATE Power - série BU/SU 10.16
Вид соединения
Raccordement installation
Метод проводного соединения
PUSH IN avec actionneur
Шаг в мм (P)
10.16 mm
Шаг в дюймах (P)
0.4 "
Направление вывода кабеля
180°
Количество полюсов
4
L1 in mm
40.64 mm
L1 в дюймах
1.6 "
Количество рядов
1
Nombre de pôles
1
Расчетное сечение
16 mm²
Защита от прикосновения согласно DIN VDE 57 106
protection doigt
Protection au toucher selon DIN VDE 0470
IP 20
Degré de protection
IP20
코딩 가능
Oui
Longueur de dénudage
18 mm
Lame de tournevis
0,8 x 4,0
Norme lame de tournevis
DIN 5264
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
15 N
Force d'extraction/pôle, max.
15 N

Données des matériaux

Matériau isolant
PA GF
Couleur
noir
Éléments d'actionnement de couleurs
Rouge
gris
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 400
Isolationsmotstånd
≥ 10⁸ Ω
Classe d'inflammabilité selon UL 94
V-0
Contact material
Alliage de cuivre
Surface du contact
argenté
Structure en couches du contact mâle
≥ 3 µm Ag
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C

Conducteurs indiqués pour raccordement

Диапазон зажима, мин.
2.5 mm²
Диапазон зажима, макс.
16 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 12
Поперечное сечение подключаемого провода AWG, макс.
AWG 4
Rigide, min. H05(07) V-U
2.5 mm²
Solid, max. H05(07) V-U
10 mm²
Semi-rigide, min. H07V-R
10 mm²
multibrin, max. H07V-R
16 mm²
souple, min. H05(07) V-K
2.5 mm²
souple, max. H05(07) V-K
16 mm²
С наконечником DIN 46 228/4, мин.
2.5 mm²
avec embout isolé DIN 46 228/4, max.
16 mm²
avec embout, DIN 46228 pt 1, min.
2.5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
16 mm²
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      2.5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        20 mm
    • Embout recommandé:
      9019180000
    • Longueur de dénudage:
      • nominal:
        18 mm
    • Embout recommandé:
      9004090000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      4 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        20 mm
    • Embout recommandé:
      9019210000
    • Longueur de dénudage:
      • nominal:
        18 mm
    • Embout recommandé:
      9004110000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      6 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        20 mm
    • Embout recommandé:
      0565700000
    • Longueur de dénudage:
      • nominal:
        18 mm
    • Embout recommandé:
      9004130000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      10 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        21 mm
    • Embout recommandé:
      0565800000
    • Longueur de dénudage:
      • nominal:
        18 mm
    • Embout recommandé:
      0379300000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      16 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        21 mm
    • Embout recommandé:
      0566000000
    • Longueur de dénudage:
      • nominal:
        18 mm
    • Embout recommandé:
      0375200000
Texte de réference
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

Courant nominal, nombre de pôles min. (Tu = 20 °C)
76 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
71 A
Rated current, min. number of poles (Tu=40°C)
70 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
62 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
1,000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
1,000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
1,000 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
8 kV
Tenue aux courants de faible durée
3 x 1s à 800A

Données nominales selon UL 1059

Институт (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
600 V
Номинальное напряжение (группа использования C/UL 1059)
600 V
Номинальный ток (группа использования B/UL 1059)
51 A
Номинальный ток (группа использования C/UL 1059)
51 A
Section de raccordement de câble AWG, min.
AWG 12
와이어 단면적, AWG, 최대
AWG 6
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Упаковка
Boîte
Длина VPE
355 mm
VPE с
187 mm
Высота VPE
76 mm

Contrôles de type

Испытание: Прочность маркировки
  • Norme:
    IEC 60068-2-70 / 12.95
  • Test:
    marque d'origine, identification du type, pas, longévité, Longueur de dénudage
  • Évaluation:
    disponible
Испытание: Зажимное поперечное сечение
  • Norme:
    CEI 60999-1:1999-11 section 9.1, CEI 60947-1:2011-03 section 8.2.4.5.1
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 16 mm²
    • Type de conducteur et section du conducteur:
      rigide 10 mm²
    • Type de conducteur et section du conducteur:
      AWG 12/1
    • Type de conducteur et section du conducteur:
      AWG 12/19
    • Type de conducteur et section du conducteur:
      AWG 4/1
    • Type de conducteur et section du conducteur:
      AWG 4/19
  • Évaluation:
    réussite
Испытание на повреждение из-за случайного ослабления проводов
  • Norme:
    CEI 60999-1:1999-11 section 9.4 ou section 8.10
  • Exigence:
    0,7 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-K2.5
    • Type de conducteur et section du conducteur:
      H07V-U2.5
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite
  • Exigence:
    2,9 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-K16
    • Type de conducteur et section du conducteur:
      H07V-U16
  • Évaluation:
    réussite
  • Exigence:
    4,5 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 4/7
    • Type de conducteur et section du conducteur:
      AWG 4/19
Испытание на выдергивание
  • Norme:
    CEI 60999-1:1999-11 section 9.5
  • Exigence:
    ≥50 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
    • Type de conducteur et section du conducteur:
      H07V-K2.5
    • Type de conducteur et section du conducteur:
      H07V-U2.5
  • Évaluation:
    réussite
  • Exigence:
    ≥100 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-K16
    • Type de conducteur et section du conducteur:
      H07V-U16
  • Évaluation:
    réussite
  • Exigence:
    ≥ 135 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 4/7
    • Type de conducteur et section du conducteur:
      AWG4/19
  • Évaluation:
    réussite

Note importante

Соответствие IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Примечания

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts isolés selon DIN 46228/4
• Embouts nus selon DIN 46228/1
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
