Nr. produktu 2425500000
Pobierz kartę katalogową Wsparcie inżynieryjne Wsparcie dla oprogramowania Pobieranie produktów
Akcesoria 2 Produkty pokrewne 6
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Wejście prądu pomiarowego Wejście napięcia pomiarowego Komunikacja Wejścia/wyjścia Rejestrowanie danych pomiarowych Dane techniczne Pomiar jakości napięcia Koordynacja izolacji Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E469563

Ogólne dane zamówieniowe

Nr zam.
2425500000
Typ
ENERGY ANALYSER 550
GTIN (EAN)
4050118433470
Ilość
1 szt.

Wymiary i masa

Głębokość
81 mm
Głębokość (cale)
3,189 inch
Wysokość
144 mm
Wysokość (cale)
5,669 inch
Szerokość
144 mm
Szerokość (cale)
5,669 inch
Masa netto
1 080 g

Temperatury

Temperatura magazynowania
-25 °C...70 °C
Wilgotność podczas magazynowania
5…95 % RH
Temperatura eksploatacyjna
-10 °C...55 °C
Wilgotność przy temperaturze pracy
5…75 % RH

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Wejście prądu pomiarowego

Dokładność pomiaru prądu
0,2 %
Harmoniczne, na rząd / prąd
1.-63.
Kanały pomiaru prądu
4 + 2
max. prąd
5000 A
Podstawowy materiał obudowy
Poliwęglan (PC)
Metal
Pomiar prądu resztkowego
Tak
Prąd znamionowy
1 / 5 A
Współczynnik zniekształceń THD-I w %
Tak

Wejście napięcia pomiarowego

Dokładność pomiaru napięcia
0,1 %
Harmoniczne, na rząd / napięcie
1.-63.
Instalacja 3-przewodowa
Tak
Instalacja 4-przewodowa
Tak
Kwadranty
4
Sieć niskiego napięcia
3 phase 3 wire (L1 + L2 + L3)
3 phase 4 wire (L1 + L2 + L3 + N)
Współczynnik zniekształceń THD-U w %
Tak
Zakres pomiarowy, napięcie L-L, AC
720 V
Zakres pomiarowy, napięcie L-N, AC
417 V

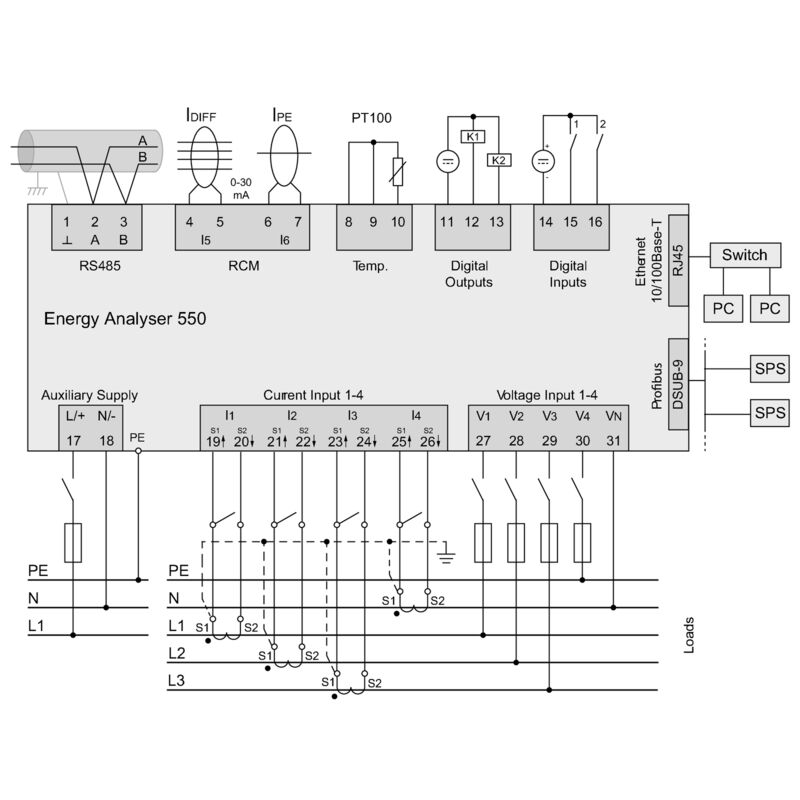

Komunikacja

Interfejs
RS485: 9,6 – 921,6 kb/s
Profibus DP
Ethernet
Serwer sieciowy/e-mail
Protokół
Modbus RTU
Modbus-Gateway
Modbus TCP/IP, Modbus RTU over Ethernet, SNMP
BACnet (optional)

Wejścia/wyjścia

Liczba wejść cyfrowych
2
Liczba wyjść cyfrowych
2
Liczba wyjść impulsowych
2
Wejście temperatury
Tak

Rejestrowanie danych pomiarowych

Pamięć; wartości minimalna i maksymalna
Tak
Wielkość pamięci
256 MB
Liczba wartości pamięci
10 000 k
Aktualizacja rejestru okresu
200 ms
Min. okres zapisywania w pamięci
1 s
Oprogramowanie
ecoExplorer go®
Zintegrowane funkcje logiczne
Tak

Dane techniczne

Częstotliwość wejściowa
<20 Hz
max. prąd
5000 A
Prąd znamionowy
1 / 5 A
rodzaj montażu
Mocowanie panela przedniego
Stopień ochrony
IP20
IP40
wskaźnik kontrola (monitor)
LCD
Wykonanie
Pomiar mocy / wskaźnik dla sieci 1- oraz 3-fazowej
Normy
DIN EN 61326-1
DIN EN 61000-4-2
DIN EN 61000-4-8
DIN EN 61000-4-3
DIN EN 61000-4-4
DIN EN 61000-4-5
DIN EN 61000-4-6
EN 61000-4-11
EN 55011
IEC 61010-1
IEC 61010-2-030
Zakres pomiarowy, napięcie L-N, AC
417 V
Zakres pomiarowy, napięcie L-L, AC
720 V
Kategoria przepięciowa
600 V CAT III
Napięcie zasilania
95 - 240 V AC
80 - 300 V DC
Instalacja 3-przewodowa
Tak
Instalacja 4-przewodowa
Tak
Kwadranty
4
Częstotliwość próbkowania 50/60 Hz
20 kHz
Pomiary ciągłe
Tak
Wyniki pomiarów na sekundę
5 ms
Wartość skuteczna z okresu (50/60 Hz)
10 / 12
Pomiar prądu resztkowego
Tak
Kanały pomiaru prądu
4 + 2
Dokładność pomiaru napięcia
0,1 %
Dokładność pomiaru prądu
0,2 %
Dokładność pomiaru energii aktywnej (kWh, ..../5 A)
Klasa 0.2S
Licznik czasu pracy
Tak
Tygodniowy wyłącznik czasowy
Tak
Zegar
Tak
Przełącznik bimetaliczny
Tak

Pomiar jakości napięcia

Harmoniczne, na rząd / napięcie
1.-63.
Harmoniczne, na rząd / prąd
1.-63.
Współczynnik zniekształceń THD-U w %
Tak
Współczynnik zniekształceń THD-I w %
Tak
Niesymetryczne
Tak
Układy symetryczne zgodne, przeciwne i zerowe
Tak
Krótkie przerwy
Tak
Funkcja rejestrowania sekwencji zdarzeń
Tak

Koordynacja izolacji

Kategoria przepięciowa
600 V CAT III

Klasyfikacje

ETIM 8.0
EC002301
ETIM 9.0
EC002301
ETIM 10.0
EC002301
ECLASS 14.0
27-14-23-30
ECLASS 15.0
27-14-23-30
