Właściwości
| Wykonanie | Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 1.27 mm, Liczba biegunów: 80, Taca (montaż ręczny) |
| Nr zam. | 2747600000 |

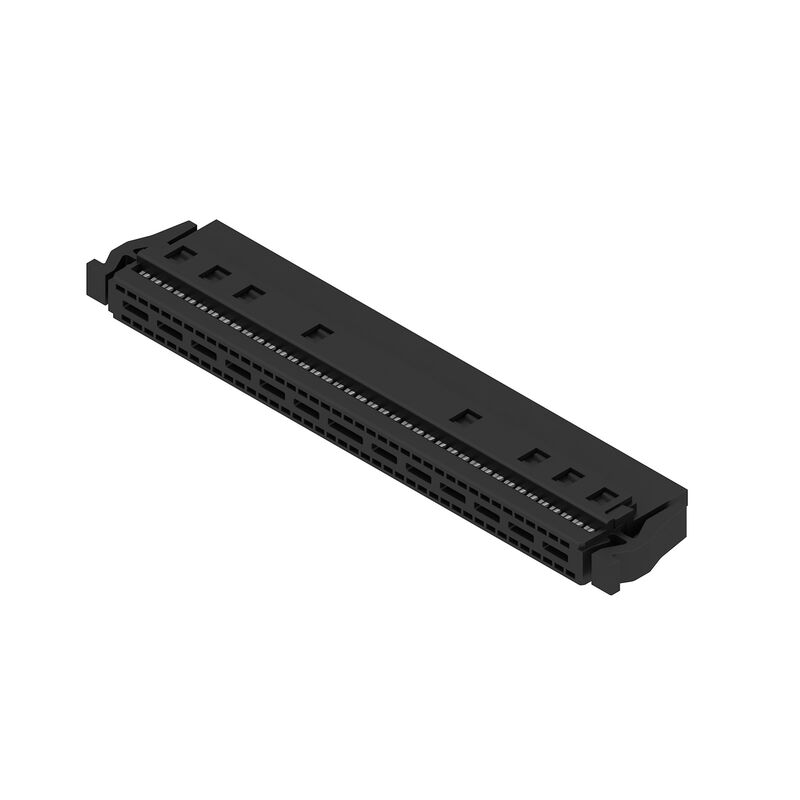

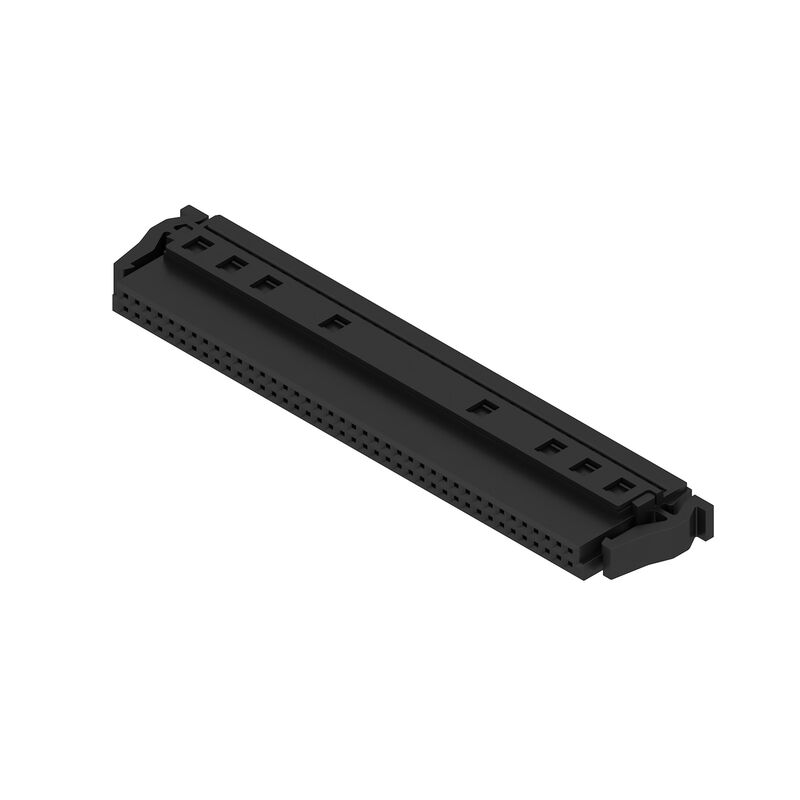

| Typ | FFP D1/80H S1 B TY |
| GTIN (EAN) | 4050118896176 |
| Ilość | 50 szt. |
| parametry produktu |
IEC: / 1.9 A UL: 150 V / 1 A / AWG 30 sol - AWG 30 sol |
| opakowanie | Taca (montaż ręczny) |
| Głębokość | 5,6 mm |
| Głębokość (cale) | 0,22 inch |
| Wysokość | 14,05 mm |
| Wysokość (cale) | 0,553 inch |
| Szerokość | 58,58 mm |
| Szerokość (cale) | 2,306 inch |
| Masa netto | 6,6 g |
| Rodzina produktów | Sygnał OMNIMATE - płytka do płytki |
| Rodzaj przyłącza | Złącze płytka-kabel (IDC) |
| Metoda wykonywania złącz | Złącze płytka-kabel (IDC) |
| Raster w mm (P) | 1,27 mm |
| Raster w calach(P) | 0,05 " |
| Kierunek odejścia przewodu | 90°/270° |
| Liczba biegunów | 80 |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 2 |
| Stopień ochrony | IP20 |
| Rezystancja skrośna | <25 mΩ |
| Cykle wpinania | 500 |
| Siła wtykania/biegun, maks. | 0,6 N |
| Siła ciągnięcia / biegun, maks. | 0,6 N |
| Materiał izolacyjny | LCP |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | IIIa |
| Wytrzymałość izolacji | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| Klasa palności wg UL 94 | V-0 |
| podstawowy materiał styku | stop miedzi |
| Materiał styków | Stop Cu |
| Powierzchnia styku | Ni/Au |
| Struktura warstwowa wtyku | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -55 °C |
| Temperatura pracy, max. | 125 °C |
| przekrój przyłącza przewodu AWG, min. | AWG 30/1, 30/7 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 30/1, 30/7 |
| średnica zewnętrzna izolacji, min. | 0,55 mm |
| średnica zewnętrzna izolacji, maks. | 0,75 mm |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 1,9 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 2,3 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 2,5 A |
| Odstęp izolacyjny po izolacji, min. | 0,4 mm |
| Odstęp izolacyjny powietrzny, min. | 0,4 mm |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Napięcie znamionowe (UL 1977) (nieaktualne) | 150 V |
| Prąd znamionowy (UL 1977) (nieaktualne) | 1 A |
| Przewód AWG, min. (UL 1977) | 30 sol |
| Przewód AWG, max. (UL1977) | 30 sol |
| opakowanie | Taca (montaż ręczny) |
| Długość VPE | 189 mm |
| Szerokość VPE | 131 mm |
| Wysokość VPE | 70 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224329) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747600000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E92202 |
