Właściwości

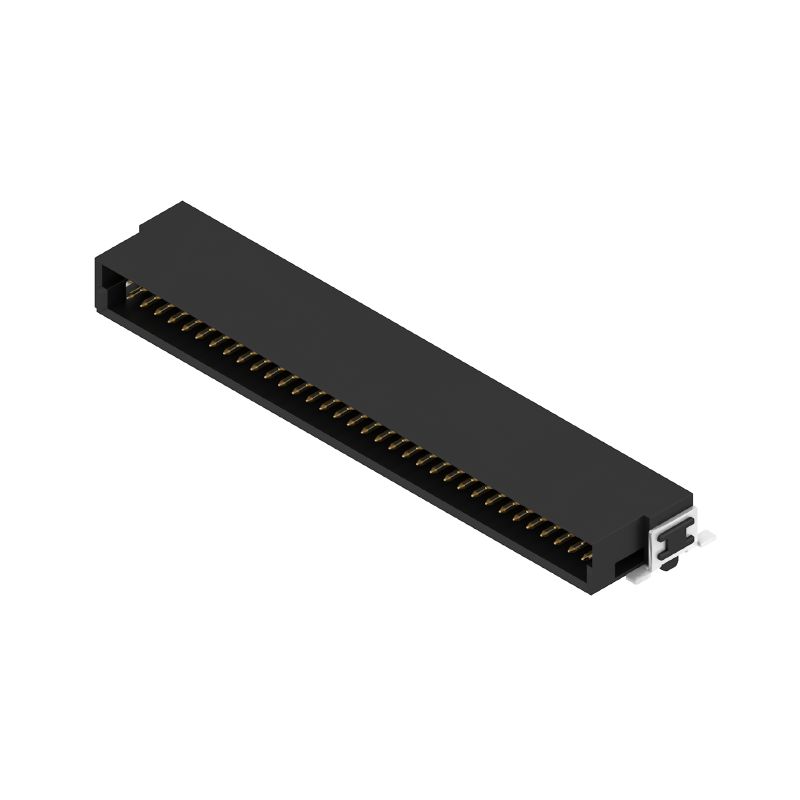

| Wersja | Złącze wtykowe do druku, Listwa męska, Przyłacze lutowane SMD, Raster w mm (P): 1.27 mm, Liczba biegunów: 68, 90°, Tape |
| Nr zam. | 2747230000 |
| Typ | FMH S1/68H F1 B RL |
| GTIN (EAN) | 4064675001027 |
| Ilość | 560 szt. |
| parametry produktu |
IEC: / 2.8 A UL: 150 V |
| opakowanie | Tape |
| Głębokość | 10,6 mm |
| Głębokość (cale) | 0,417 inch |
| Wysokość | 4,25 mm |
| Wysokość (cale) | 0,167 inch |
| Szerokość | 48,26 mm |
| Szerokość (cale) | 1,9 inch |
| Masa netto | 3,409 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rodzina produktów | Sygnał OMNIMATE - płytka do płytki |
| Rodzaj przyłącza | Przyłącze dla obwodu drukowanego |
| montaż na płytce drukowanej | Przyłacze lutowane SMD |
| Raster w mm (P) | 1,27 mm |
| Raster w calach (P) | 0,05 " |
| kąt odejścia | 90° |
| Liczba biegunów | 68 |
| liczba kołków lutowanych na biegun | 1 |
| Współpłaszczyznowość: | 0,1 mm |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 2 |
| Stopień ochrony | IP20 |
| Rezystancja skrośna | <25 mΩ |
| Cykle wpinania | 500 |
| Siła wtykania/biegun, maks. | 0,6 N |
| Siła ciągnięcia / biegun, maks. | 0,6 N |
| Materiał izolacyjny | LCP |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | IIIa |
| Wytrzymałość izolacji | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| Klasa palności wg UL 94 | V-0 |
| podstawowy materiał styku | stop miedzi |
| Materiał styków | Stop Cu |
| Powierzchnia styku | Złoto na niklu |
| Struktura warstwowa wtyku | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -55 °C |
| Temperatura pracy, max. | 125 °C |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 2,8 A |
| Odstęp izolacyjny po izolacji, min. | 0,4 mm |
| Odstęp izolacyjny powietrzny, min. | 0,4 mm |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Napięcie znamionowe (UL 1977) (nieaktualne) | 150 V |
| opakowanie | Tape |
| Długość VPE | 350 mm |
| Szerokość VPE | 345 mm |
| Wysokość VPE | 135 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224292) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747230000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E92202 |
Jest odpowiednikiem
-
Nr. produktu:2747500000Jedn. opak.:560 szt.
Złącze wtykowe do druku, listwa z gniazdami, Przyłacze lutowane SMD, Raster w mm (P): 1.27 mm, Liczba biegunów: 68, 90°, Tape
-
Nr. produktu:2747590000Jedn. opak.:75 szt.
Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 1.27 mm, Liczba biegunów: 68, Taca (montaż ręczny)
-
Nr. produktu:2747320000Jedn. opak.:280 szt.
Złącze wtykowe do druku, listwa z gniazdami, Przyłacze lutowane SMD, Raster w mm (P): 1.27 mm, Liczba biegunów: 68, 180°, Tape
-
Nr. produktu:2747410000Jedn. opak.:280 szt.
Złącze wtykowe do druku, listwa z gniazdami, Przyłacze lutowane SMD, Raster w mm (P): 1.27 mm, Liczba biegunów: 68, 180°, Tape
