Właściwości

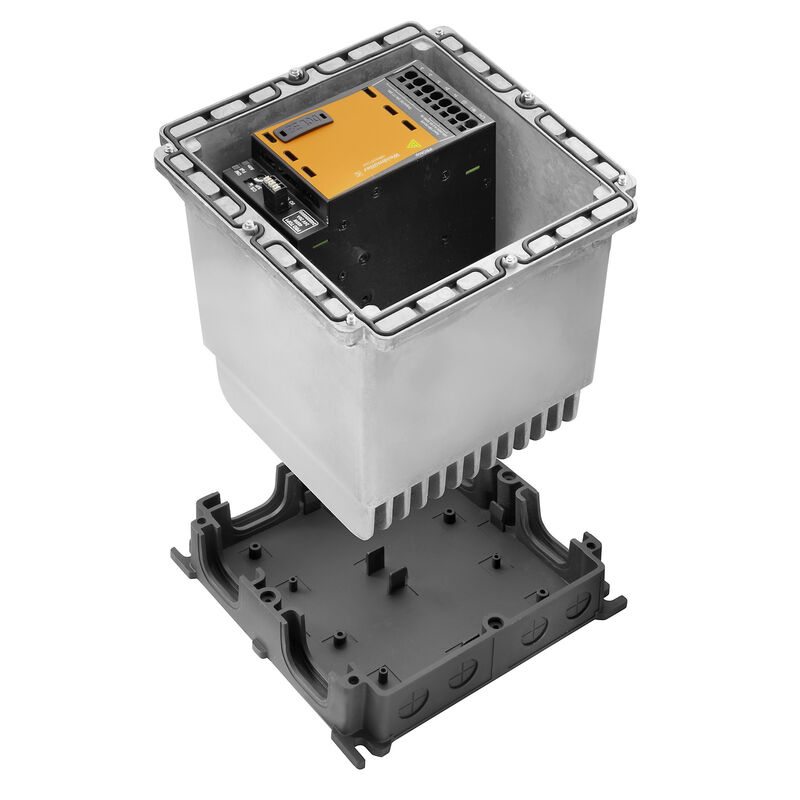

| Wersja | Zasilacz FieldPower®, IP65, w stanie kompletnym, 10 A, 48 V, DC, PUSH IN |
| Nr zam. | 2887620000 |
| Typ | FP PRO TOP3 48/10 2M |
| GTIN (EAN) | 4064675859871 |
| Ilość | 1 szt. |

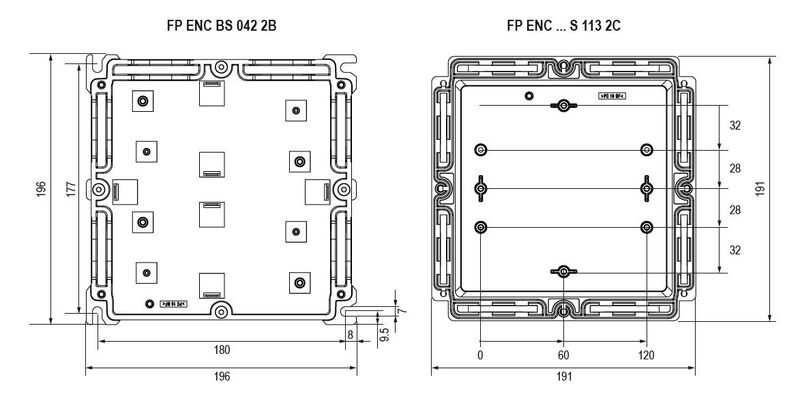

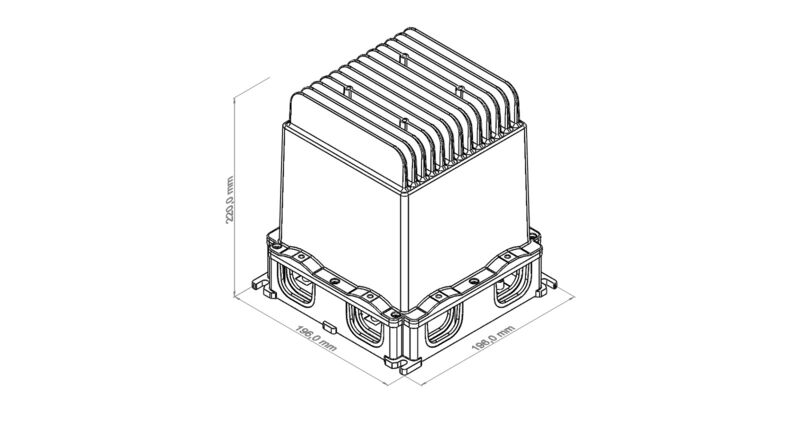

| Głębokość | 220 mm |
| Głębokość (cale) | 8,661 inch |
| Wysokość | 196 mm |
| Wysokość (cale) | 7,717 inch |
| Szerokość | 196 mm |
| Szerokość (cale) | 7,717 inch |
| Masa netto | 4 150 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -25 °C...45 °C |
| Zakres temperatury stosowania | -25 °C ... +45 °C (regard derating) Start up ≥ -40 °C |
| Wilgotność | 35…85%, brak kondensacji i zamarzania |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 7645f3b1-6db9-495d-9e21-ab1d894aff05 |
| Bezpiecznik wejściowy (wewnętrzny) | Nie |
| Metoda wykonywania złącz | PUSH IN |
| Ochrona przeciwprzepięciowa | Warystor |
| Pobór prądu AC | 1,5 A @ 400 V DC / 2 A @ 320 V AC |
| Początkowy prąd rozruchowy | Maks. 10 A |
| Technika przyłączeniowa | Zacisk IDC |
| Zakres częstotliwości AC | 45…65 Hz |
| Zakres napięcia wejściowego DC | 450...800 V DC (max. 500 V DC według UL508) |
| Zakres napięć zasilania AC | 3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC |
| Zalecane zabezpieczenie wstępne | 3 - 5 A, Char C |
| charakterystyka wyzwalania | patrz charakterystyka |
| Metoda wykonywania złącz | PUSH IN |
| Moc wyjściowa | 480 W |
| Napięcie wyjściowe | 48 V |
| Napięcie wyjściowe, max. | 56 V |
| Napięcie wyjściowe, min. | 45 V |
| Napięcie wyjściowe, uwaga | (ustawiane potencjometrem) |
| Ochrona przeciwprzepięciowa | Warystor |
| Opóźnienie włączenia | 1 s |
| Prąd wyjściowy | 10 A |
| Regulowany prąd znamionowy | Nie |
| Rodzaj napięcia wyjściowego | DC |
| Znamionowe napięcie wyjściowe | 48 V DC ± 1 % |
| Znamionowe natężenie prądu na wyjściu przy Uznam. | 10 A @ 60 °C |
| Kategoria przepięciowa |
III
II |
| Ochrona przed zwarciem |
Tak
wewnętrzne |
| Stopień ochrony |
IP65
w stanie kompletnym |
| Wilgotność | 35…85%, brak kondensacji i zamarzania |
| Wskazówka montażowa | Śruby pokrywy w zestawie |
| Kategoria przepięciowa |
III
II |
| Technika przyłączeniowa | Zacisk IDC |
| Ochrona przeciwprzepięciowa | Warystor |
| Pobór prądu AC | 1,5 A @ 400 V DC / 2 A @ 320 V AC |
| Zakres częstotliwości AC | 45…65 Hz |
| Zakres napięcia wejściowego DC | 450...800 V DC (max. 500 V DC według UL508) |
| Zakres napięć zasilania AC | 3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC |
| Zalecane zabezpieczenie wstępne | 3 - 5 A, Char C |
| Początkowy prąd rozruchowy | Maks. 10 A |
| Bezpiecznik wejściowy (wewnętrzny) | Nie |
| charakterystyka wyzwalania | patrz charakterystyka |
| Moc wyjściowa | 480 W |
| Napięcie wyjściowe | 48 V |
| Napięcie wyjściowe, max. | 56 V |
| Napięcie wyjściowe, min. | 45 V |
| Napięcie wyjściowe, uwaga | (ustawiane potencjometrem) |
| Opóźnienie włączenia | 1 s |
| Prąd wyjściowy | 10 A |
| Regulowany prąd znamionowy | Nie |
| Rodzaj napięcia wyjściowego | DC |
| Znamionowe napięcie wyjściowe | 48 V DC ± 1 % |
| Znamionowe natężenie prądu na wyjściu przy Uznam. | 10 A @ 60 °C |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's Declaration FieldPower® PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_263979) |
| Dokumentacja użytkownika | [Manual FieldPower® PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_225321) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-90-02 |
| ECLASS 14.0 | 27-04-07-01 |
| ROHS | Zgodny |
