Właściwości
| Wersja | Gilza na żyłę, standard, 18 mm, 14.5 mm, niebieski |
| Nr zam. | 9202880000 |

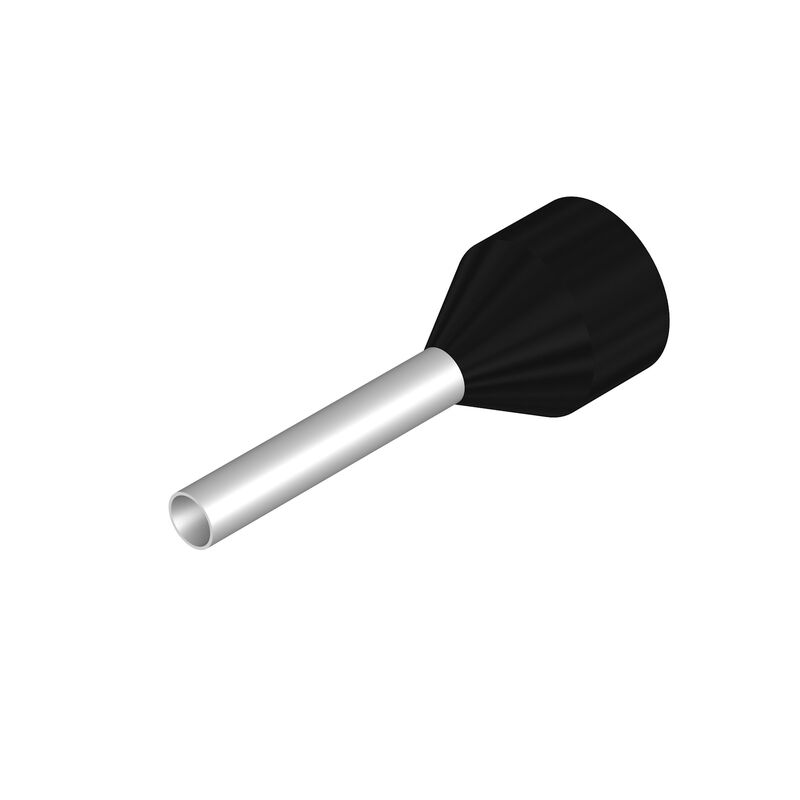

| Typ | H2,5/24 XS BL |
| GTIN (EAN) | 4032248517954 |
| Ilość | 100 szt. |
| opakowanie | luzem |
| Masa netto | 0,34 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Opis artykułu | tuleja kablowa do przewodów odpornych na zwarcia i zwarcia doziemne kolor niebieski |
| Wykonanie | standard |
| Długość odizolowania | 18 mm |
| długość powierzchni styku (L2) | 14,5 mm |
| Grubość kołnierza plastikowego (S2) | 0,3 mm |
| Grubość tulejki metalowej (S1) | 0,15 mm |
| kod koloru | Weidmueller |
| L1 in mm | 24 mm |
| Przekrój przyłącza przewodu | 2,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| średnica kołnierza (D2) | 7,6 mm |
| średnica powierzchni styku (D1) | 2,3 mm |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305360) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9202880000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9202880000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9202880000&norm=0) |
| Dokumentacja użytkownika |
[Technical information - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_106826)
[Technical information - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_106827) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000005 |
| ETIM 7.0 | EC000005 |
| ETIM 8.0 | EC000005 |
| ETIM 9.0 | EC000005 |
| ECLASS 9.0 | 27-40-02-01 |
| ECLASS 9.1 | 27-40-02-01 |
| ECLASS 10.0 | 27-40-02-01 |
| ECLASS 11.0 | 27-40-02-01 |
| ECLASS 12.0 | 27-40-02-01 |
| ECLASS 13.0 | 27-40-02-01 |
| ECLASS 14.0 | 27-40-02-01 |
| ROHS | Zgodny |
