Właściwości
| Wersja | , Wielkość konstrukcyjna: 4, Stopień ochrony: IP65 (po podłączeniu), Wpust kablowy z boku, Korpus wtyczki, Zatrzask mocujący boczny u dołu, standard, Wymiary wlotów kablowych: M 25 |
| Nr zam. | 3001370000 |

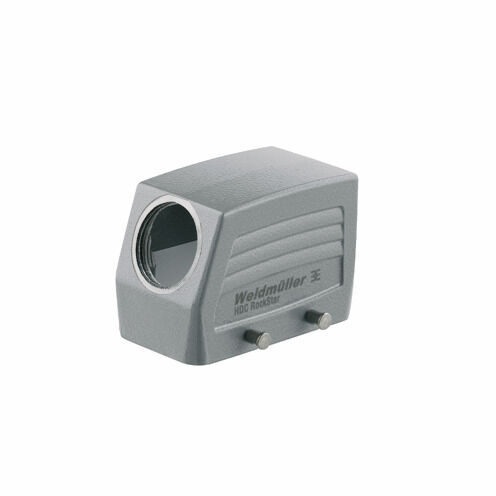

| Typ | HDC 10B TSBU 1M25G EXI |
| GTIN (EAN) | 4099986902442 |
| Ilość | 1 szt. |
| Głębokość | 73 mm |
| Głębokość (cale) | 2,874 inch |
| Wysokość | 52 mm |
| Wysokość (cale) | 2,047 inch |
| Szerokość | 58,5 mm |
| Szerokość (cale) | 2,303 inch |
| Masa netto | 141 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| długość obudowy | 73 mm |
| szerokość obudowy C | 43 mm |
| wpust kablowy | z gwintem |
| wysokość obudowy B | 52 mm |
| moment dokręcający | 1,2 Nm |
| Obudowy EMC | Nie |
| Podstawowy materiał obudowy | odlew ciśnieniowy aluminiowy |
| Powierzchnia | lakier proszkowy |
| Stopień ochrony | IP65 (po podłączeniu) |
| tworzywo element ryglujący | stal nierdzewna |
| rodzaj ochrony przeciwzapłonowej | II 2G Ex ib IIC T6 Gb |
| BG | 4 |
| część górna/część dolna/wieko | część górna |
| Forma konstrukcyjna | standard |
| gwint (wewnętrzny) | M 25 |
| kolor (RAL) | RAL 7035 |
| liczba wpustów kablowych z boku | 1 |
| moment dokręcający | 1,2 Nm |
| Odpowiednie do ModuPlug® | Nie |
| Typ | wtyk |
| wersja obudowy |
Wpust kablowy z boku
Korpus wtyczki |
| wersja pałąka | Zacisk mocujący boczny |
| wersja systemu zamykania | Zatrzask mocujący boczny u dołu |
| Wielkość konstrukcyjna | 4 |
| wpust kablowy | z gwintem |
| Wymiary wlotów kablowych | M 25 |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | Zgodny |
Akcesoria
-
Nr. produktu:2722280000Jedn. opak.:25 szt.
VG Exi 7J (dławnica kablowa z tworzywa sztucznego Ex 7J Exi), Dławnica kablowa, proste, M 25, 10 mm, OD min. 14 - OD max. 18 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), poliamid 6
-
Nr. produktu:2722270000Jedn. opak.:50 szt.
VG Exi 7J (dławnica kablowa z tworzywa sztucznego Ex 7J Exi), Dławnica kablowa, proste, M 25, 10 mm, OD min. 12 - OD max. 17 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), poliamid 6
System wpustów kablowych i komponentyDławnice kabloweDławnice kablowe do obszarów zagrożonych wybuchem ExDławnice kablowe z tworzywa sztucznego - Ex i klasy 7 DżuliUszczelnienie chloroprenowe, -40 °C - +70 °C
