Właściwości
| Wersja | obudowa HDC, Wielkość konstrukcyjna: 8, Stopień ochrony: IP65 (po podłączeniu), Wpust kablowy z boku, Korpus wtyczki, Zatrzask mocujący boczny u dołu, wysoki, Wymiary wlotów kablowych: M 40 |
| Nr zam. | 2544050000 |

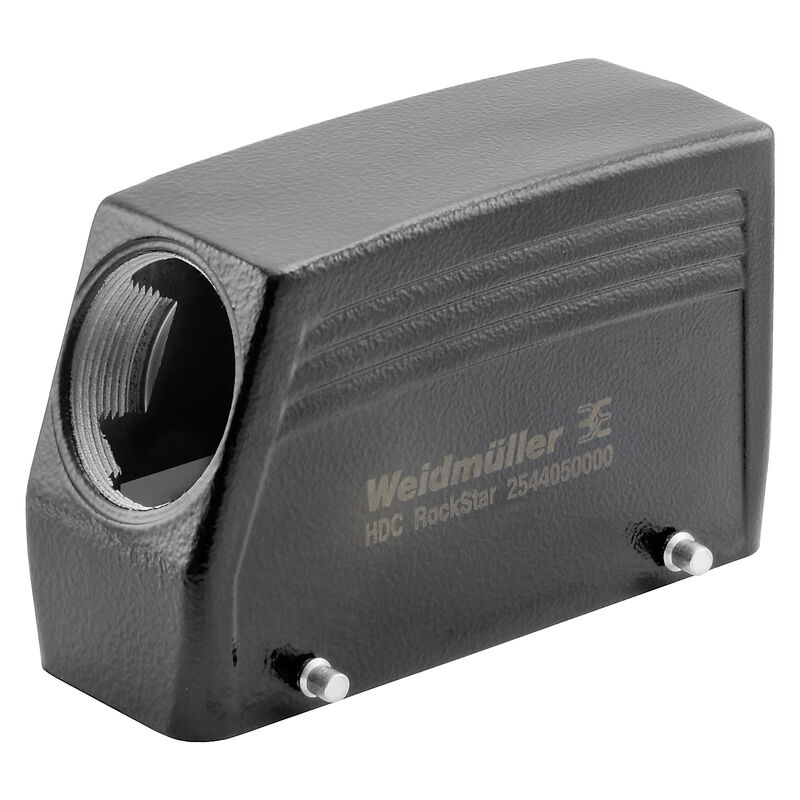

| Typ | HDC 64D TSBU 1M40G EMC |
| GTIN (EAN) | 4050118618303 |
| Ilość | 1 szt. |
| Głębokość | 120 mm |
| Głębokość (cale) | 4,724 inch |
| Wysokość | 76 mm |
| Wysokość (cale) | 2,992 inch |
| Szerokość | 45,5 mm |
| Szerokość (cale) | 1,791 inch |
| Masa netto | 330 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Odporność chemiczna |
|
| wpust kablowy | z gwintem |
| Klasa palności wg UL 94 | V-0 |
| Obudowy EMC | Tak |
| Podstawowy materiał obudowy | odlew ciśnieniowy aluminiowy |
| Powierzchnia | lakier proszkowy |
| Stopień ochrony | IP65 (po podłączeniu) |
| BG | 8 |
| część górna/część dolna/wieko | część górna |
| Forma konstrukcyjna | wysoki |
| gwint (wewnętrzny) | M 40 |
| kolor (RAL) | RAL 9011 |
| liczba wpustów kablowych u góry | 0 |
| liczba wpustów kablowych z boku | 1 |
| Odpowiednie do ModuPlug® | Tak |
| Typ | wtyk |
| uszczelka | FPM |
| wersja obudowy |
Wpust kablowy z boku
Korpus wtyczki |
| wersja pałąka | Zacisk mocujący boczny |
| wersja systemu zamykania | Zatrzask mocujący boczny u dołu |
| Wielkość konstrukcyjna | 8 |
| wpust kablowy | z gwintem |
| Wymiary wlotów kablowych | M 40 |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72312) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2544050000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2544050000) |
| Powiadomienie o zmianie produktu |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E92202 |
