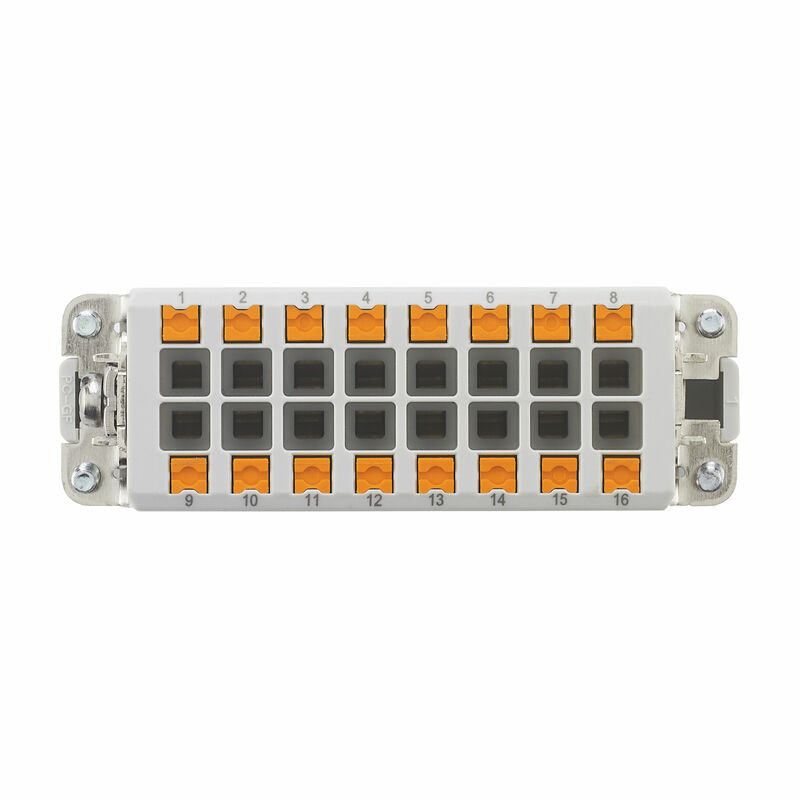

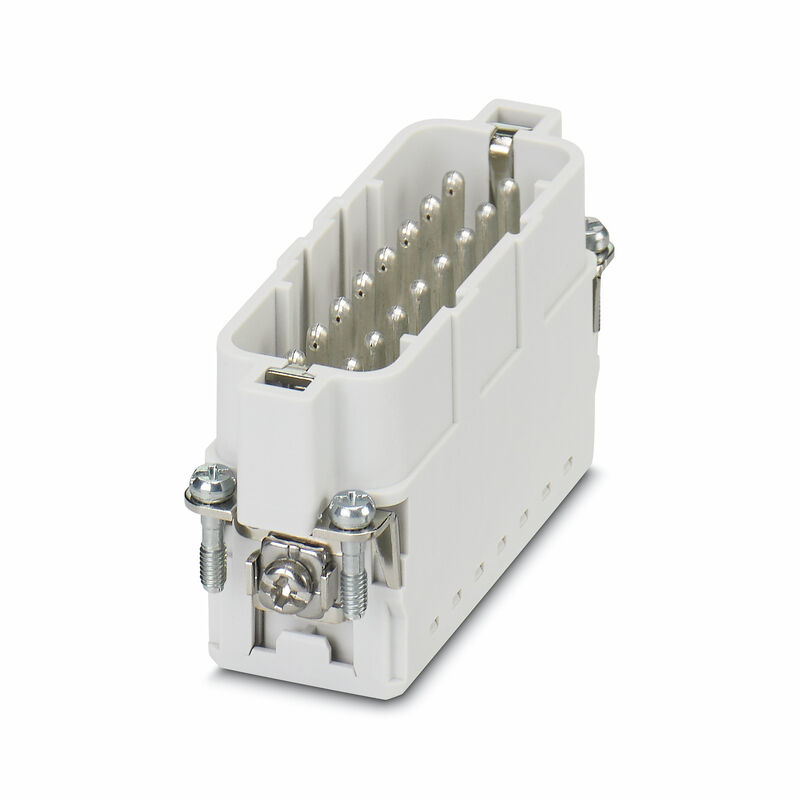

, Stift, 250 V, 16 A, Polzahl: 16, PUSH IN, Baugröße: 5

Art.-Nr. 3124550000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Abmessungen Allgemeine Daten Anschlussdaten PE Leistungskontakt Signalkontakt Ausführung Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E92202
Zertifikat-Nr. (cURus)
E310075

Allgemeine Bestelldaten

Ausfuehrung
, Stift, 250 V, 16 A, Polzahl: 16, PUSH IN, Baugröße: 5
Best.-Nr.
3124550000
Art
HDC HA 16 MP
GTIN (EAN)
4099987277587
VPE
1 Stück

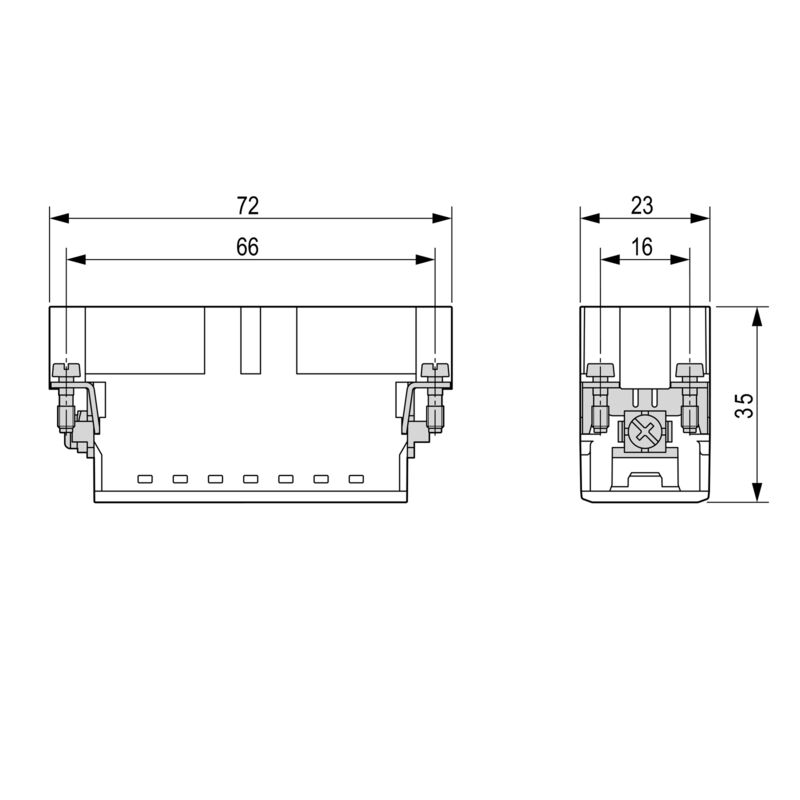

Abmessungen und Gewichte

Tiefe
14,6 mm
Tiefe (inch)
0,575 inch
Höhe
35 mm
Höhe (inch)
1,378 inch
Breite
23 mm
Breite (inch)
0,906 inch
Länge
72 mm
Länge (inch)
2,835 inch
Nettogewicht
12,78 g

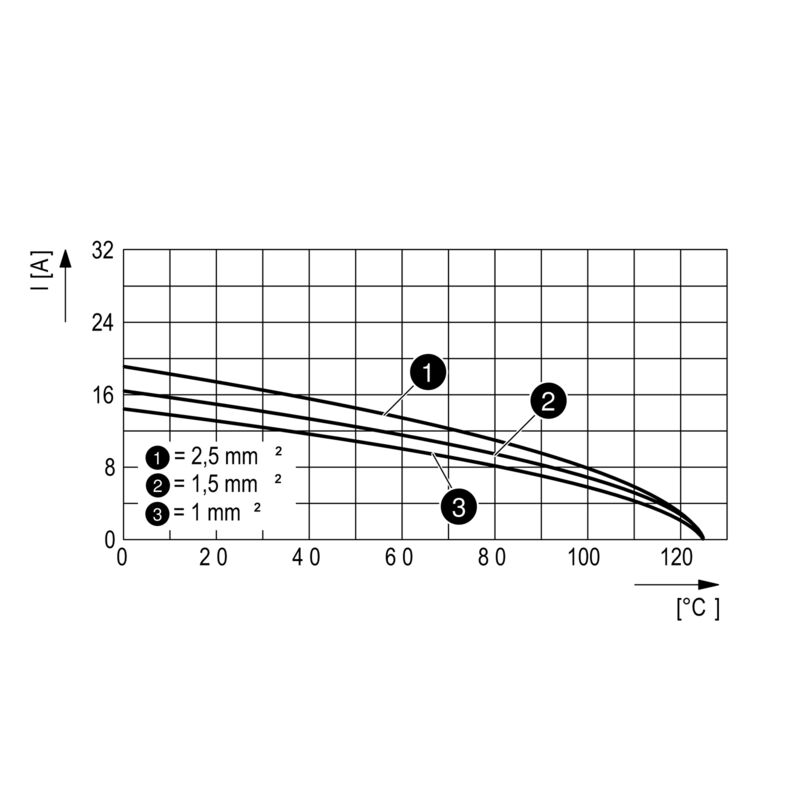

Temperaturen

Grenztemperatur
-40 °C ... 125 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Chemische Beständigkeit
  • Substanz:
    Aceton
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Ammoniak, wässrig
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Benzin
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Benzol
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Dieselöl
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Essigsäure, konzentriert
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Kalilauge (Kaliumhydroxid)
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Methanol
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Motorenöl
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Lauge, verdünnt
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Fluorchlorkohlenwasserstoffe
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Außengebrauch
  • Chemische Beständigkeit:
    Bedingt beständig

Abmessungen

Breite
23 mm
Länge Sockel
72 mm

Allgemeine Daten

BG
5
Cicli di inserimento
≥ 500
ciclos de enchufado Sn
≥ 500
Classe d'infiammabilità UL 94
V-0
Colori
Light Grey
Liczba zestyków zasilania
16
Materiale isolante
PC
Materiał podstawowy
Polycarbonate
Napięcie pomiarowe (DIN EN 61984)
250 V
Number of poles
16
Plugging cycles, gold
≥ 500
Prąd pomiarowy (DIN EN 61984)
16 A
Stopień zanieczyszczenia
3
Telepítési szerkezeti méret
5
Type de raccordement
PUSH IN
Typoszereg
HA
Udarowe napięcie pomiarowe (DIN EN 61984)
4 kV
Zapojovací cykly, stříbrné
≥ 500
Количество сигнальных контактов
0
서지 전압 범주
III
유형
Stift
Schutzart
IP20

Anschlussdaten PE

Anschlussart PE
PUSH IN Anschluss
Anzugsdrehmoment, max. PE-Anschluss
1 Nm
Anzugsdrehmoment, min. PE-Anschluss
0,5 Nm

Leistungskontakt

Abisolierlänge gemäß Kabeldurchmesser
  • Abisolierlänge:
    8 mm
Max. Anzugdrehmoment gemäß Leitungsdurchmesser
  • Section de raccordement du conducteur, min.:
    0,14 mm²
  • Section de raccordement du conducteur, max.:
    2,5 mm²
  • Coppia di serraggio max.:
    1 Nm

Signalkontakt

Bemessungsstoßspannung (DIN EN 61984) Signalkontakt
4 kV

Ausführung

Anschlussart
PUSH IN
Baugröße
5
BG
5
Ledardiameter, AWG, max
AWG 26
Leiteranschlussquerschnitt AWG, min.
AWG 14
Leiteranschlussquerschnitt, max.
0,14 mm²
Leiteranschlussquerschnitt, min.
2,5 mm²
Stripping length, rated connection
8 mm
Werkstoff
Polycarbonat

Klassifikationen

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
