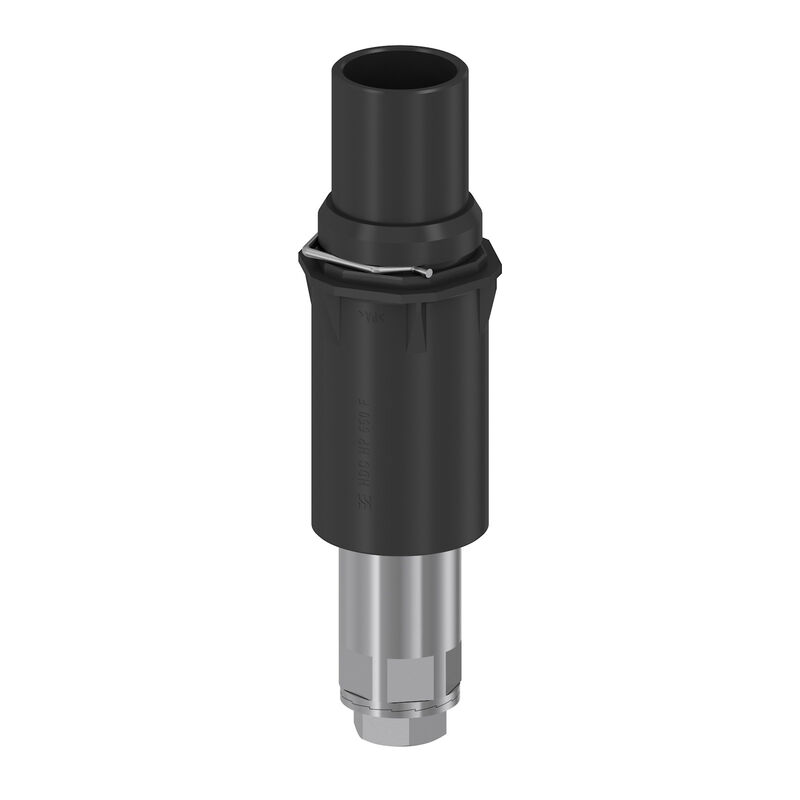

HDC HP 550 F SCREW
Zdjęcie produktu

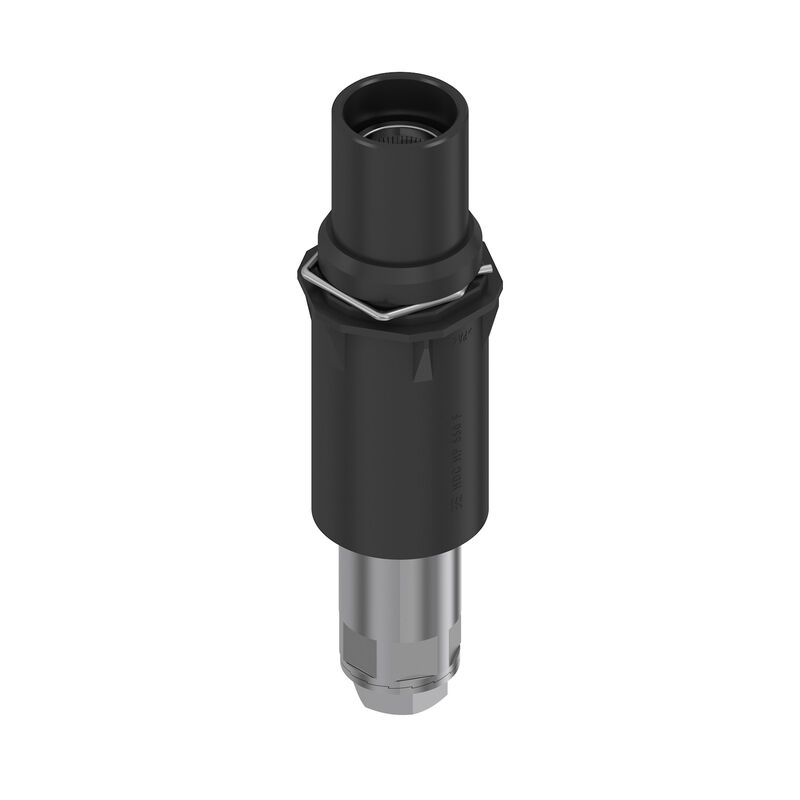

HDC HP 550 F SCREW
Zdjęcie produktu

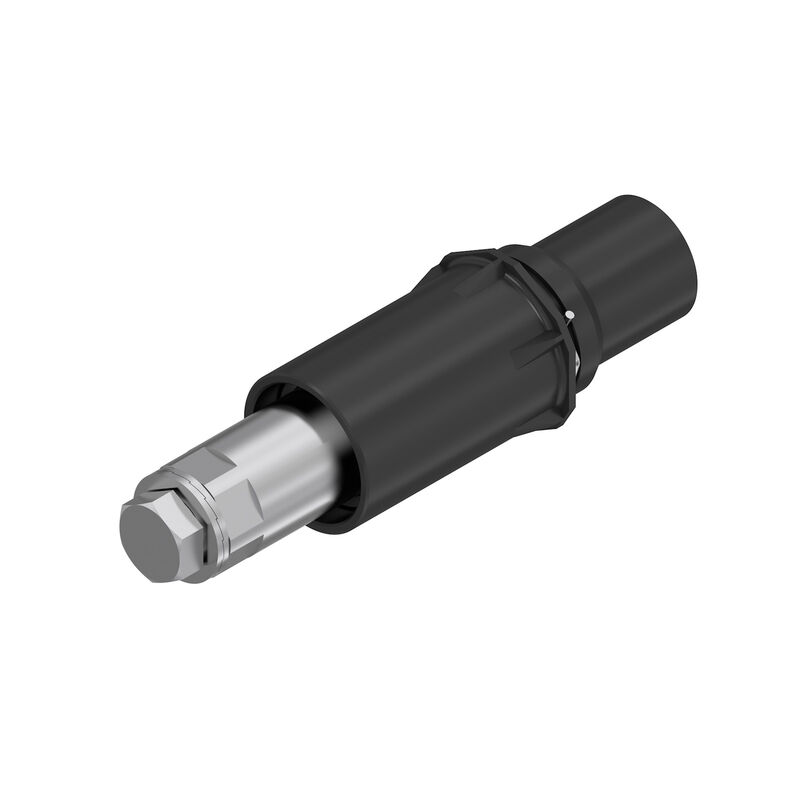

HDC HP 550 F SCREW
Zdjęcie produktu
HDC HP 550 F SCREW
Zdjęcie produktu
HDC HP 550 F SCREW

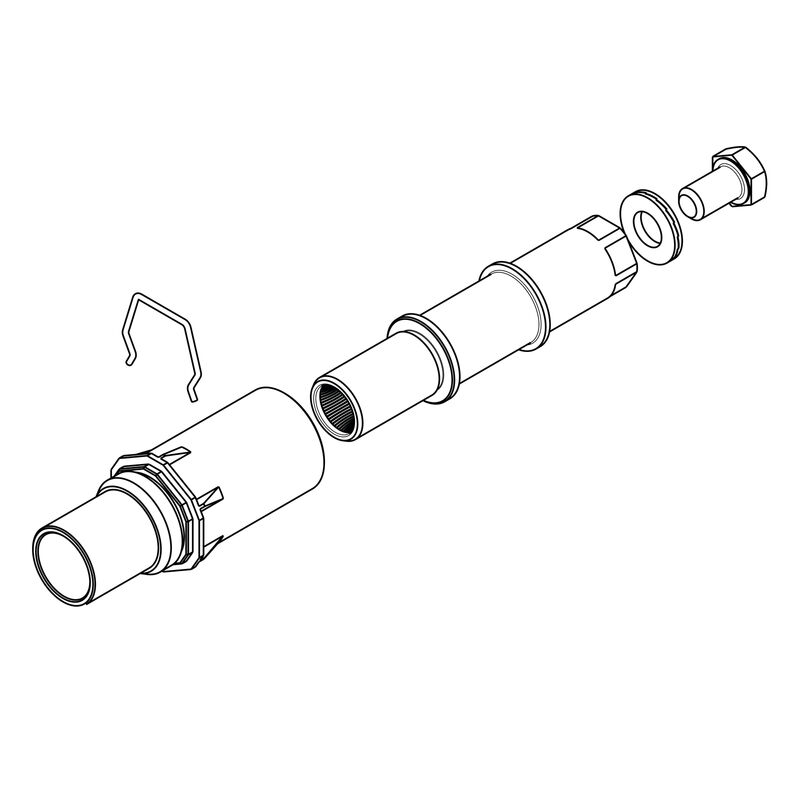

Rysunek
HDC HP 550 F SCREW
Krzywa obciążalności prądowej

HDC HP 550 F SCREW

wkład HDC, złącze żeńskie, złącze śrubowe, Końcówka kablowa: końcówka kablowa oczkowa / końcówka kabla widełkowa, Rozmiar instalacji: 550

Nr. produktu 3146220000
Pobierz kartę katalogową Wsparcie inżynieryjne
Akcesoria 10 Produkty pokrewne 1
Ogólne dane zamówieniowe Wymiary i masa Temperatury Dane ogólne zestyk mocy wersja Klasyfikacje

Ogólne dane zamówieniowe

Wersja
wkład HDC, złącze żeńskie, złącze śrubowe, Końcówka kablowa: końcówka kablowa oczkowa / końcówka kabla widełkowa, Rozmiar instalacji: 550
Nr zam.
3146220000
Typ
HDC HP 550 F SCREW
GTIN (EAN)
4099987577465
Ilość
1 szt.

Wymiary i masa

Długość
91 mm
Długość (cale)
3,583 inch
Średnica
43 mm
Masa netto
550 g

Temperatury

Temperatura graniczna
-50 °C ... 120 °C

Dane ogólne

Barwny
czarny
BG
550
Cykle wpinania
≥ 500
cykle wtykania Ag
≥ 500
Klasa palności wg UL 94
V-0
Materiał izolacyjny
PA GF
Materiał podstawowy
stop miedzi
Napięcie robocze, maks. (temperatura w sumie=60°C)
3 000 V
Opór izolacji
1010 Ω
Powierzchnia
srebro chromianowane
Rezystancja skrośna
≤0.1 mΩ
Rodzaj przyłącza
złącze śrubowe
Końcówka kablowa: końcówka kablowa oczkowa / końcówka kabla widełkowa
Rozmiar instalacji
550
Stopień zanieczyszczenia
PD 2 (PD 3)
Typ
złącze żeńskie
Typoszereg
HighPower
Udarowe napięcie pomiarowe (DIN EN 61984)
15 kV
Zestaw wymagań z poziomami zagrożenia zgodnie z normą EN 45545-2
R22 (HL 1-3)
R23 (HL 1-3)

zestyk mocy

Typ przyłącza (styk mocy)
Końcówka kablowa: końcówka kablowa oczkowa / końcówka kabla widełkowa
Znamionowe napięcie impulsowe (DIN EN 61984) (styk mocy)
15 kV

wersja

BG
550
Długość usunięcia izolacji przyłącza pomiarowego
30 mm
Materiał podstawowy
stop miedzi
Powierzchnia
srebro chromianowane
Rezystancja skrośna
≤0.1 mΩ
Rodzaj przyłącza
złącze śrubowe
Końcówka kablowa: końcówka kablowa oczkowa / końcówka kabla widełkowa
Rozmiar instalacji
550

Klasyfikacje

ETIM 8.0
EC000796
ETIM 9.0
EC000796
ETIM 10.0
EC000796
ECLASS 14.0
27-44-02-04
ECLASS 15.0
27-44-02-04
