Właściwości

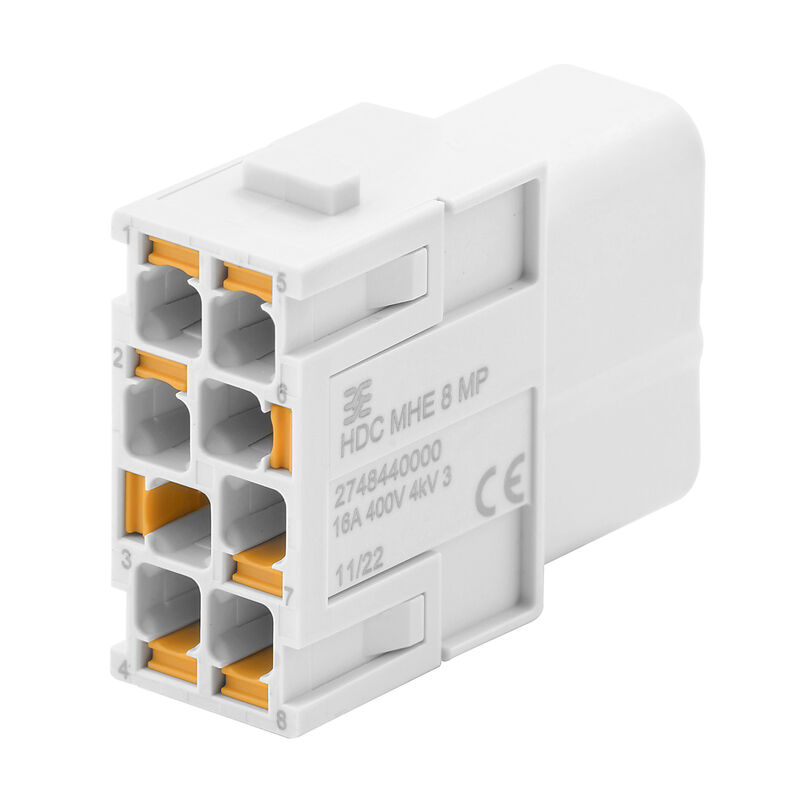

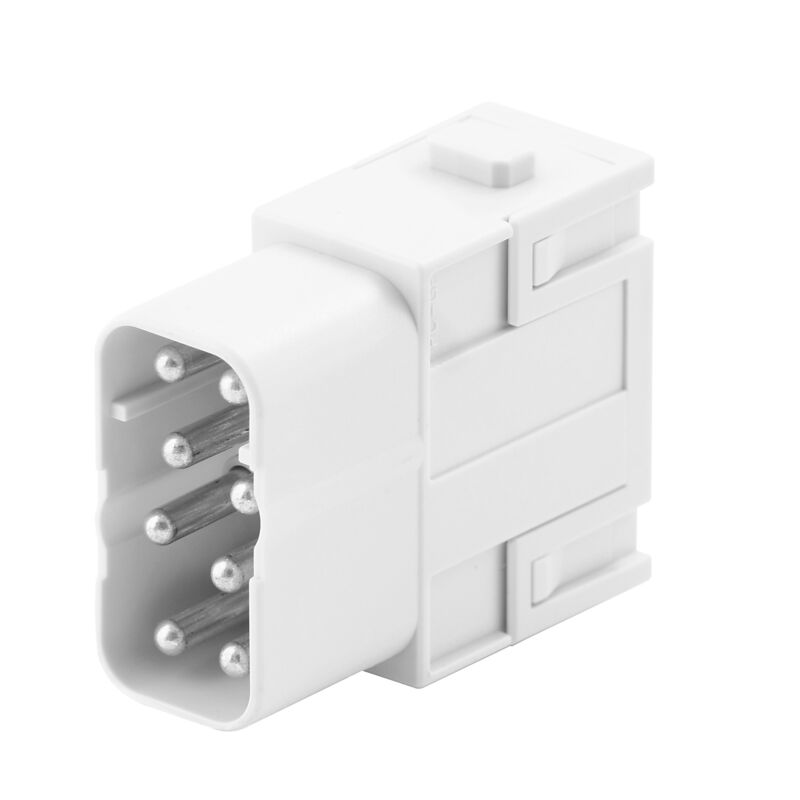

| Wersja | Moduł sygnałowy, 400 V, 16 A, Liczba biegunów: 8, PUSH IN z aktuatorem, Złącze męskie, Wymagane otwory wtykowe: 1 |
| Nr zam. | 2748440000 |
| Typ | HDC MHE 8 MP |
| GTIN (EAN) | 4050118890952 |
| Ilość | 1 szt. |

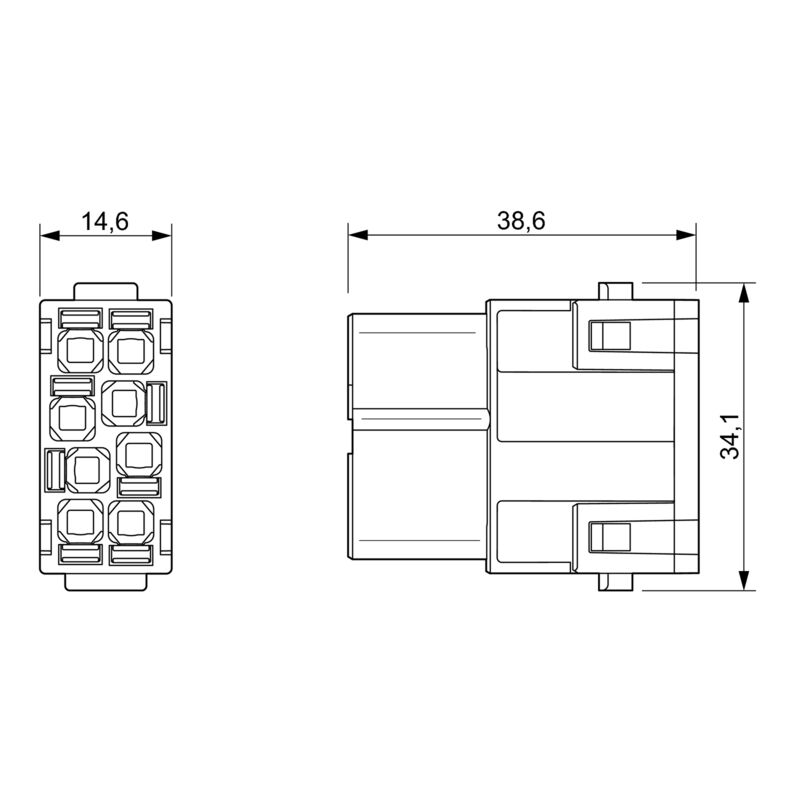

| Głębokość | 34 mm |
| Głębokość (cale) | 1,339 inch |
| Wysokość | 39 mm |
| Wysokość (cale) | 1,535 inch |
| Szerokość | 34,1 mm |
| Szerokość (cale) | 1,343 inch |
| Masa netto | 18,3 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Cykle wpinania | ≥ 500 |
| Kategoria przepięciowa | III |
| Klasa palności wg UL 94 | V-0 |

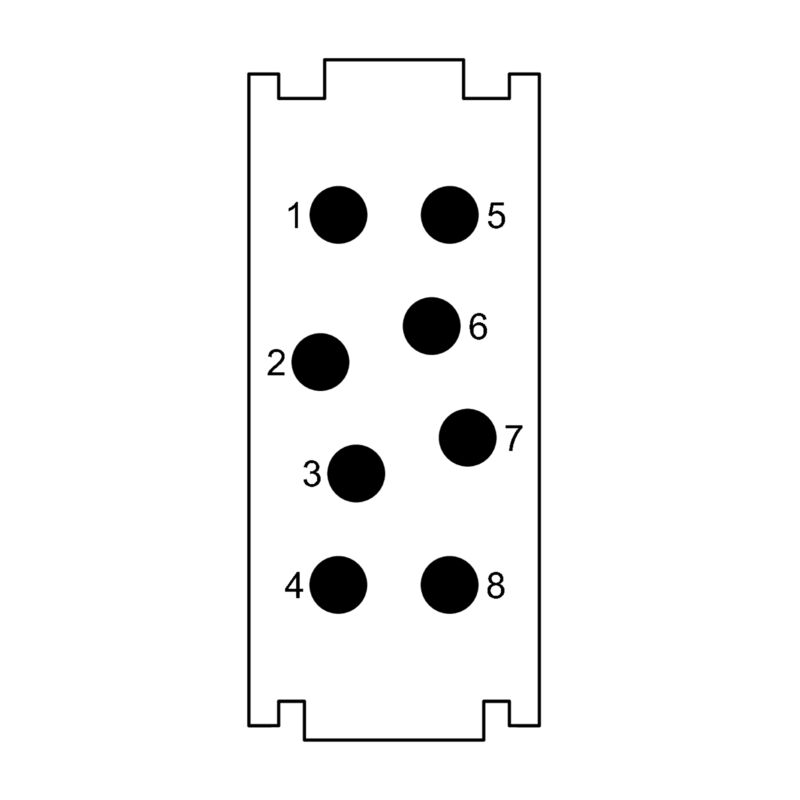

| Liczba biegunów | 8 |
| Napięcie pomiarowe (DIN EN 61984) | 400 V |
| Prąd pomiarowy (DIN EN 61984) | 16 A |
| Stopień zanieczyszczenia | 3 |
| tworzywo | Poliwęglan |
| Typ | Złącze męskie |
| Typoszereg | ModuPlug |
| Udarowe napięcie pomiarowe (DIN EN 61984) | 6 kV |
| Wymagane otwory wtykowe | 1 |
| Rodzaj przyłącza PE | złącze śrubowe nad ramą modułu |
| Długość usunięcia izolacji przyłącza pomiarowego | 10 mm |
| Przekrój przyłącza przewodu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, min. | 0,5 mm² |
| Rodzaj przyłącza | PUSH IN z aktuatorem |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188712) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748440000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E310075 |
