Właściwości
| Wersja | Narzędzie do zaciskania, Narzędzie do zaciskania terminali, 0.5mm², 6mm², Zacisk z karbem |
| Nr zam. | 9014610000 |

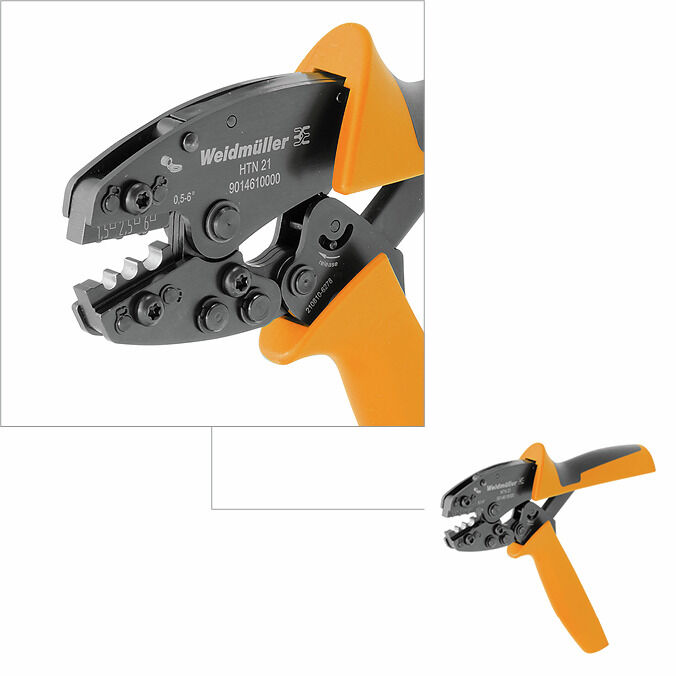

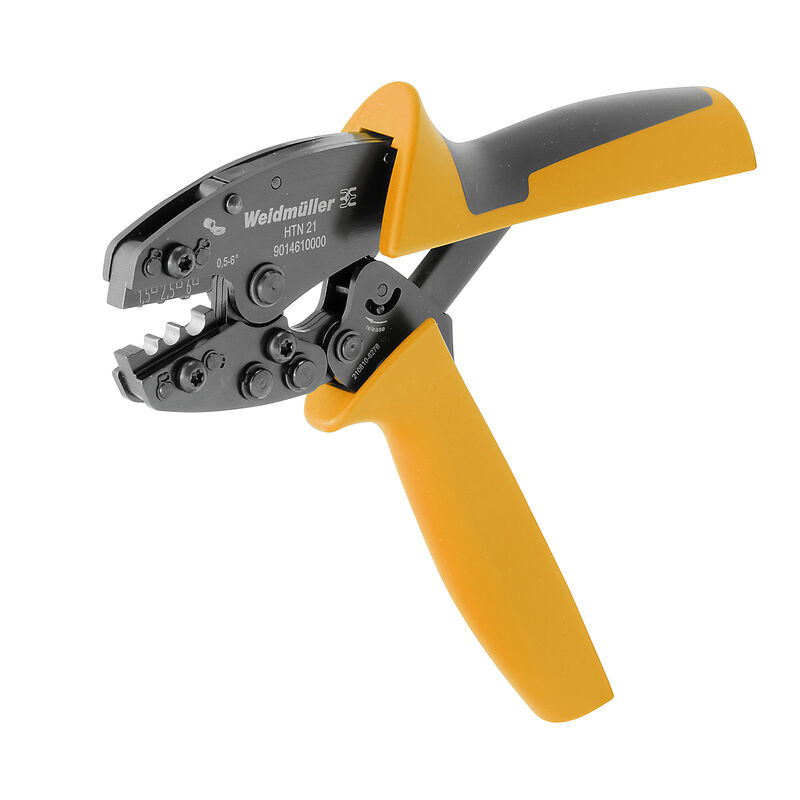

| Typ | HTN 21 |
| GTIN (EAN) | 4008190152734 |
| Ilość | 1 szt. |
| Szerokość | 200 mm |
| Szerokość (cale) | 7,874 inch |
| Masa netto | 421,6 g |
| Status zgodności z dyrektywą RoHS | Nie dotyczy |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2159813b-98fd-4068-b62a-bc89a046c012 |
| Opis artykułu | narzędzie do zaciskania do złączek nieizolowanych 0,5-6 mm² |
| Wykonanie | mechaniczny, bez wymienialnych wkładów |
| obszar zacisku, maks. | 6 mm² |
| obszar zacisku, min. | 0,5 mm² |
| rodzaj styku | złącze bez izol. |
| Średnica przewodu, maks. AWG | AWG 10 |
| Średnica przewodu, min. AWG | AWG 21 |
| Przekrój tulejek na żyłę, max. | 6 mm² |
| Przekrój tulejek na żyłę, min. | 0,5 mm² |
| rodzaj / profil zacisku | Zacisk z karbem |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_318101) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9014610000) |
| Dokumentacja użytkownika | [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_101202) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000168 |
| ETIM 7.0 | EC000168 |
| ETIM 8.0 | EC000168 |
| ETIM 9.0 | EC000168 |
| ECLASS 9.0 | 21-04-38-11 |
| ECLASS 9.1 | 21-04-38-11 |
| ECLASS 10.0 | 21-04-38-11 |
| ECLASS 11.0 | 21-04-38-11 |
| ECLASS 12.0 | 21-04-38-11 |
| ECLASS 13.0 | 21-04-38-11 |
| ECLASS 14.0 | 21-04-38-11 |
Akcesoria
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Nr. produktu:1495180000Jedn. opak.:100 szt.
końcówka kablowa,0.75 mm²,0.5 mm² - 0.75 mm²
-
Nr. produktu:1495190000Jedn. opak.:100 szt.
końcówka kablowa,0.75 mm²,0.5 mm² - 0.75 mm²
-
Nr. produktu:1495200000Jedn. opak.:100 szt.
końcówka kablowa,0.75 mm²,0.5 mm² - 0.75 mm²
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Nr. produktu:1495030000Jedn. opak.:100 szt.
końcówka kablowa,0.75 mm²,0.5 mm² - 0.75 mm²
-
Nr. produktu:1495020000Jedn. opak.:100 szt.
końcówka kablowa,0.75 mm²,0.5 mm² - 0.75 mm²
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Nr. produktu:1495220000Jedn. opak.:100 szt.
końcówka kablowa,1.5 mm²,1 mm² - 1.5 mm²
-
Nr. produktu:1495230000Jedn. opak.:100 szt.
końcówka kablowa,1.5 mm²,1 mm² - 1.5 mm²
-
Nr. produktu:1495210000Jedn. opak.:100 szt.
końcówka kablowa,1.5 mm²,1 mm² - 1.5 mm²
