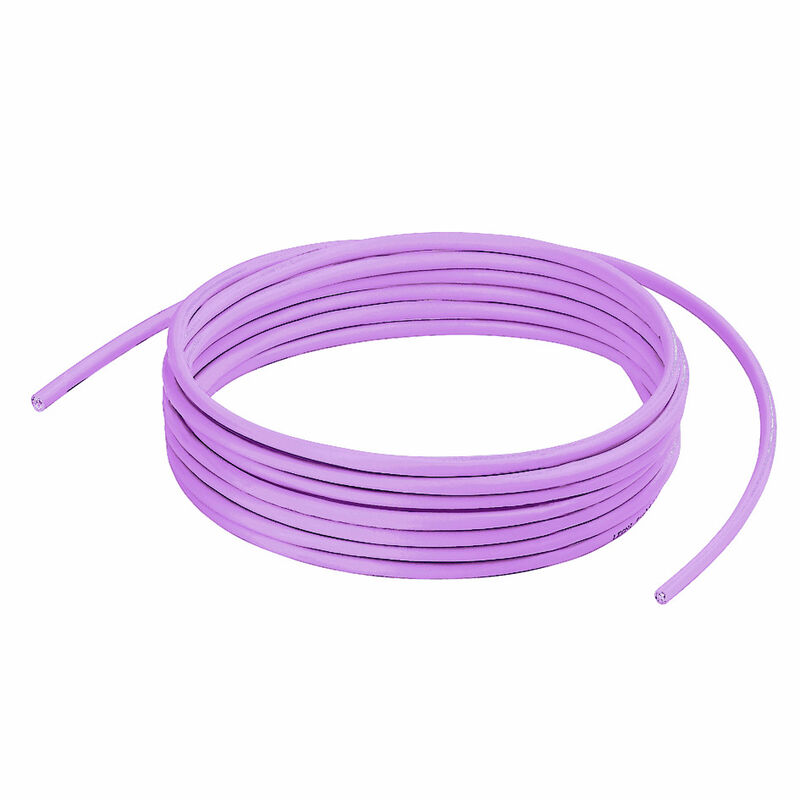

IE-C7FP8LV-305M

システムケーブル, Cat.7 （ISO/IEC 11801）, LSZH, 305 m

商品番号 2779910000
データシートのダウンロード
関連製品 13
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス ケーブルの技術仕様 ケーブル特有の規格 一般基準 標準 ケーブル構造 ケーブルの電気プロパティ ケーブルの機械的特性と材料特性 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cULus）
E349758

一般注文データ

バージョン
システムケーブル, Cat.7 （ISO/IEC 11801）, LSZH, 305 m
注文番号
2779910000
種別
IE-C7FP8LV-305M
GTIN (EAN)
4064675050100
数量
1 items
パッケージ
カートンのケーブルリングとして

寸法と重量

長さ
305 m
長さ（インチ）
12,007.874 inch
正味重量
5,490 g

温度

動作温度
-20 °C...60 °C
取り付け温度
0 °C...50 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

ケーブルの技術仕様

シースカラー
スミレ色
シールド仕様
はい
テスト電圧：電線 - 電線 - シールド
2秒間に2.5 kV/DC
ハロゲン
いいえ
延焼耐性
in accordance with IEC 60332-1
絶縁
PE
耐油性
No
配線数
8

ケーブル特有の規格

一般通信ケーブル設備
ISO / IEC 11801:2002
EN 50173-1:2007
喫煙に対して不透過性
to IEC 60754-2

一般基準

証明書番号（cULus）
E349758

標準

一般通信ケーブル設備
ISO / IEC 11801:2002
EN 50173-1:2007
喫煙に対して不透過性
to IEC 60754-2

ケーブル構造

シースカラー
スミレ色
シース直径
6.0 mm
シース直径、最大
6 mm
シース素材
LSZH
シールド
S/FTP
シールド編組の重重複
60 %
全体シールド仕様
銅線編組由来のシールド編み
撚線
7
断面積
4*2*AWG 27/7 - 4*2*0.1 mm²
絶縁
PE
絶縁断面
1 mm
色シーケンスまたは電線 – 電線ペア
白 – 青、白 – オレンジ、白 – 緑、白 – 茶
配線数
8
銅線直径
0.43 mm
電線コアの調整
ツイストペア
電線材質
非絶縁銅線

ケーブルの電気プロパティ

EN 50174-2 準拠絶縁クラス
d
カテゴリー
Cat.7 （ISO/IEC 11801）
シールド減衰量（1000 MHz以下）
60 dB
テスト電圧：電線 - 電線 - シールド
2秒間に2.5 kV/DC
ループ抵抗
170 Ω/km
動作電圧
125 V （最大）
容量（1 kHz）
44 nF/km
抵抗差
5 %
特性インピーダンス
100 ± 5 Ω @ 100MHz
結合抵抗（10 MHz/m）
5 mΩ
結合減衰量（1000 MHz以下）
80 dB
遅延時間差
2.5 ns/100m

ケーブルの機械的特性と材料特性

ハロゲン
いいえ
喫煙に対して不透過性
to IEC 60754-2
延焼耐性
in accordance with IEC 60332-1
引張強度
最大40 N
最小曲げ半径（1回のみ）
5 x ケーブル直径
紫外線耐性
いいえ
耐油性
No

分類

ETIM 8.0
EC003249
ETIM 9.0
EC003249
ETIM 10.0
EC003249
ECLASS 14.0
27-06-18-01
ECLASS 15.0
27-06-18-01
