Właściwości

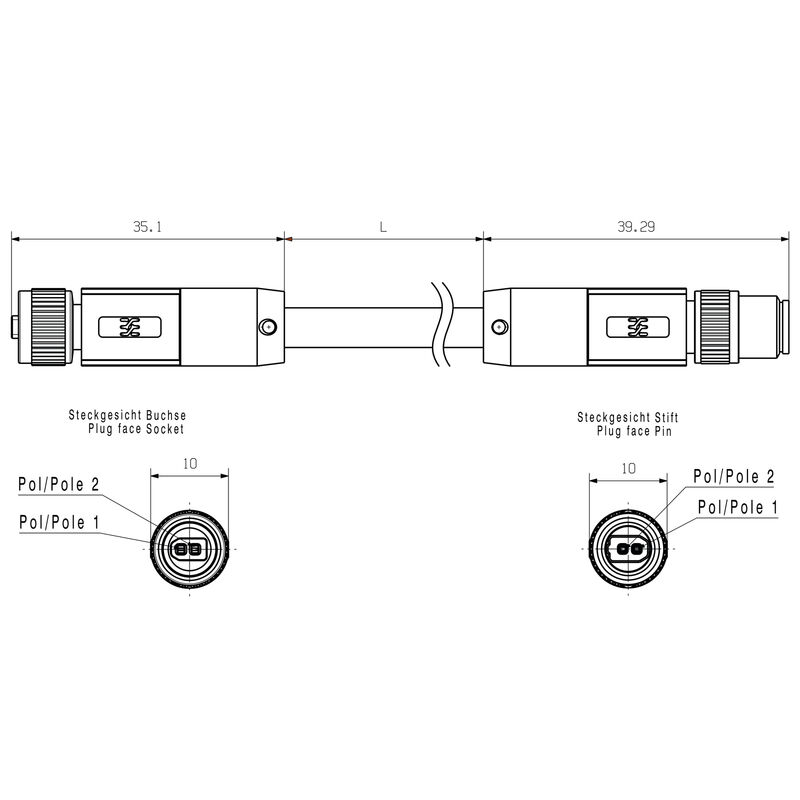

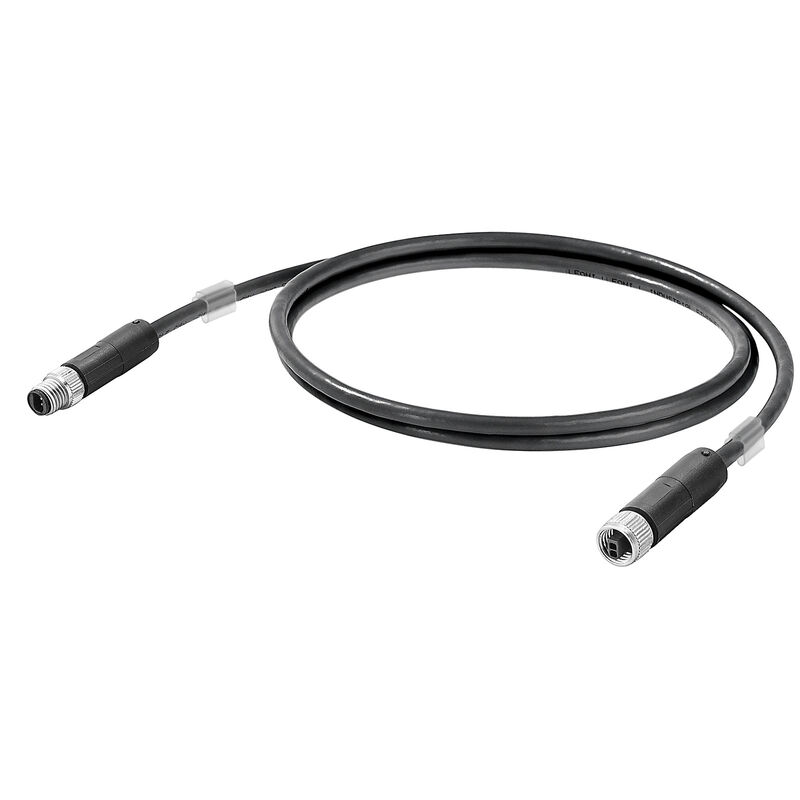

| Wykonanie | Kabel Patch, M8 SPE ( IEC63171-5) – IP67 złącze żeńskie – proste, M8 SPE ( IEC63171-5) – IP67 złącze męskie – proste, T1-B, PVC, 2 m |
| Nr zam. | 2726060020 |
| Typ | IE-S1DS2VE0020TM1TM2-E |
| GTIN (EAN) | 4050118826203 |
| Ilość | 1 szt. |
| Długość | 2 m |
| Długość (cale) | 78,74 inch |
| Masa netto | 45 g |
| Temperatura eksploatacyjna | -40 °C...85 °C |
| Kategoria | T1-B |
| kolor płaszcza | czarny |
| Rodzaj produktu | Kabel Patch |
| tworzywo płaszcza | PVC |
| Złącze lewe | M8 SPE ( IEC63171-5) – IP67 złącze żeńskie – proste |
| Złącze prawe | M8 SPE ( IEC63171-5) – IP67 złącze męskie – proste |
| Obciążalność |
|
| PoE / PoE+ | PoDL zgodnie z IEEE 802.3bu / cg |
| Wytrzymałość napięciowa styk / ekran | 2250 V DC |
| Wytrzymałość napięciowa styk / styk | 1000 V DC |
| Norma dot. łączników wtykowych | IEC 63171-5 |
| Ekran łącznie | Oplot ekranujący z drutów miedzianych |
| Ekranowanie | STP |
| izolacja | PE |
| Kodowanie kolorami | biały / niebieski |
| kolor płaszcza | czarny |
| liczba żył | 2 |
| Przekrycie oplotu ekranującego | 80 % |
| Przekrój | 2*AWG 22 |
| Przewody plecione | 7 |
| tworzywo płaszcza | PVC |
| Średnica izolacji 2 | 1,65 mm |
| Średnica płaszcza, maks. | 5,3 mm |
| Średnica płaszcza, min. | 4,9 mm |
| Impedancja falowa | 100 ± 15 Ω przy 20 MHz |
| Kategoria | T1-B |
| Napięcie probiercze: przewód-przewód-ekran | 1 V DC, 1 min |
| napięcie znamionowe (DC) | 60 V |
| Pojemność przy 800 kHz | 1,6 nF/km |
| Prąd znamionowy | 3,5 A |
| Różnica rezystancji | 2 % |
| Szybkość przesyłania danych |
10/100 Mb/s
1000 MBit/s |
| Tłumiennie sprzężenia od 1 do 600 MHz | Typ I |
| Barwny | czarny |
| Halogenki | Tak |
| Odporność na olej | IRM 902/903 oil resistance test at (70℃x4h) |
| Odporność na promienie UV | według UL 1581 sekcja 1200 |
| odporność na rozprzestrzenianie się płomienia | FT1 |
| Promień gięcia | 20 mm |
| Podstawowy materiał obudowy | Elastollan |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_181369) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2726060020) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| Dopuszczenia |  |
| ROHS | Zgodny |
