Pobierz kartę katalogową Pojedynczy komponent EDA

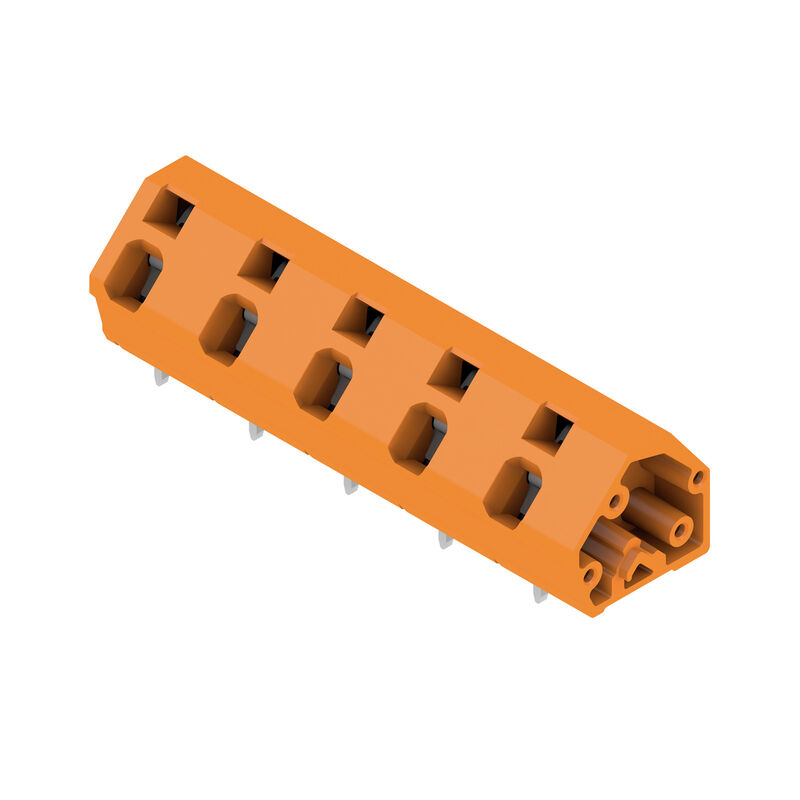

LMZF 10/5/135 3.5OR

Zacisk płytki drukowanej, 10.00 mm, Liczba biegunów: 5, 135°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, złącze sprężynowe, Zakres zaciskania, maks. : 2.5 mm², skrzynia

Nr. produktu 1953500000

Właściwości

Ogólne dane zamówieniowe

Wersja	Zacisk płytki drukowanej, 10.00 mm, Liczba biegunów: 5, 135°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, złącze sprężynowe, Zakres zaciskania, maks. : 2.5 mm², skrzynia
Nr zam.	1953500000
Typ	LMZF 10/5/135 3.5OR
GTIN (EAN)	4032248662029
Ilość	100 szt.
parametry produktu	IEC: 1000 V / 24 A / 0.13 - 2.5 mm² UL: 300 V / 15 A / AWG 26 - AWG 14
opakowanie	skrzynia

Wymiary i masa

Głębokość	14,5 mm
Głębokość (cale)	0,571 inch
Wysokość	16,48 mm
Wysokość (cale)	0,649 inch
Najmniejsza wysokość montażu	12,98 mm
Szerokość	52,5 mm
Szerokość (cale)	2,067 inch
Masa netto	9,894 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, bez wyłączenia
REACH SVHC	No SVHC above 0.1 wt%

Parametry systemu

Rodzina produktów	OMNIMATE Signal - seria LMZF
Metoda wykonywania złącz	złącze sprężynowe
montaż na płytce drukowanej	Połączenie lutowane THR
Kierunek odejścia przewodu	135°
Raster w mm (P)	10 mm
Raster w calach (P)	0,394 "
Liczba biegunów	5
liczba rzędów z biegunami	1
z możliwością połączenia szeregowego przez klienta	Nie
Liczba rzędów	1
maksymalnie urzędowane bieguny w każdym rzędzie	12
Długość kołka lutowniczego (l)	3,5 mm
Wymiary kołka lutowniczego	0,8 x 0,8 mm
Średnica otworu oczka lutowniczego (D)	1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)	+ 0,1 mm
liczba kołków lutowanych na biegun	2
końcówka wkrętaka	0,6 x 3,5
końcówka wkrętaka norma	DIN 5264
Długość odizolowania	6 mm
L1 in mm	40 mm
L1 w calach	1,575 "
zabezpieczenie przed dotykiem wg DIN VDE 0470	IP 20
zabezpieczenie przed dotykiem wg DIN VDE 57 106	zabezpieczony przed dotknięciem palcami
Stopień ochrony	IP20

Dane materiałowe

Materiał izolacyjny	Wemid (PA)
Barwny	pomarańczowy
Tabela kolorów (podobny)	RAL 2000
grupa materiałów izolacyjnych	I
Porównywalny wskaźnik śledzenia (CTI)	≥ 600
Klasa palności wg UL 94	V-0
Materiał styków	stop miedzi
Powierzchnia styku	cynowana
powlekanie	4-10 μm SN
Typ cynowania	matowe
Struktura warstwowa przyłącza lutowanego	5...8 µm Sn matowe
Temperatura magazynowania, min.	-40 °C
Temperatura magazynowania, max.	70 °C
Temperatura pracy, min.	-50 °C
Temperatura pracy, max.	120 °C
Zakres temperatur montaż, min.	-25 °C
Zakres temperatur montaż, max.	120 °C

Przewody pasujące do złącza

Zakres zaciskania, min.	0,13 mm²
Zakres zaciskania, maks.	2,5 mm²
przekrój przyłącza przewodu AWG, min.	AWG 26
przekrój przyłączeniowy przewodu AWG, maks.	AWG 14
jednodrutowe, min. H05(07) V-U	0,13 mm²
jednodrutowe, maks. H05(07) V-U	2,5 mm²
cienkodrutowe, min. H05(07) V-K	0,13 mm²
cienkodrutowe, maks. H05(07) V-K	2,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.	0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.	1,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.	0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.	1,5 mm²
Zaciskany przewód	Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe znamionowy: 0,5 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 8 mm Zalecana tulejka kablowa: 0409500000 Długość zdejmowania izolacji: znamionowy: 6 mm Zalecana tulejka kablowa: 0282600000 Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe znamionowy: 0,75 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 8 mm Zalecana tulejka kablowa: 0409600000 Długość zdejmowania izolacji: znamionowy: 6 mm Zalecana tulejka kablowa: 0282700000 Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe znamionowy: 1 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 8 mm Zalecana tulejka kablowa: 0409700000 Długość zdejmowania izolacji: znamionowy: 6 mm Zalecana tulejka kablowa: 0372600000 Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe znamionowy: 0,25 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 8 mm Zalecana tulejka kablowa: 9025740000 Długość zdejmowania izolacji: znamionowy: 5 mm Zalecana tulejka kablowa: 9018910000 Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe znamionowy: 0,34 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 8 mm Zalecana tulejka kablowa: 9025750000
Tekst referencyjny	Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego. Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Dane znamionowe wg IEC

przetestowane zgodnie z normą	IEC 60664-1 IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)	24 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)	24 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)	24 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)	24 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2	1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2	1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3	500 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2	8 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2	8 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3	8 kV

Dane znamionowe wg CSA

Napięcie znamionowe (grupa użytkowa B / CSA)	300 V
Napięcie znamionowe (grupa użytkowa C / CSA)	150 V
Napięcie znamionowe (grupa użytkowa D / CSA)	300 V
Prąd znamionowy (grupa użytkowa B / CSA)	15 A
Prąd znamionowy (grupa użytkowa C / CSA)	15 A
Prąd znamionowy (grupa użytkowa D / CSA)	10 A
przekrój przyłącza przewodu AWG, min.	AWG 26
przekrój przyłącza przewodu AWG, maks.	AWG 14

Dane znamionowe wg UL 1059

Instytut (cURus)	CURUS
Nr certyfikatu (cURus)	E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)	300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)	150 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)	300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)	15 A
Prąd znamionowy (grupa użytkowa C / UL 1059)	15 A
Prąd znamionowy (grupa użytkowa D / UL 1059)	10 A
przekrój przyłącza przewodu AWG, min.	AWG 26
przekrój przyłącza przewodu AWG, maks.	AWG 14
Odniesienie do wartości znamionowych	W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie	skrzynia
Długość VPE	283 mm
Szerokość VPE	154 mm
Wysokość VPE	108 mm

Testy typu

Test: wytrzymałość znaczników	Standard: DIN EN 60999-1 rozdział 9.5 / 12.00 Test: znacznik początku, identyfikacja typu, typ materiału, znacznik zatwierdzenia UL, znacznik atestu CSA, wytrzymałość Ocena: dostępny
Test: przekrój zaciskowy	Standard: DIN EN 60999-1 rozdział 9.5 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.02 Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: pełny 0,13 mm² Typ przewodnika oraz przekrój przewodnika: giętki 0,13 mm² Typ przewodnika oraz przekrój przewodnika: giętki 0,13 mm² Typ przewodnika oraz przekrój przewodnika: pełny 2,5 mm² Typ przewodnika oraz przekrój przewodnika: bez izolacji 2,5 mm² Typ przewodnika oraz przekrój przewodnika: AWG 26/1 Typ przewodnika oraz przekrój przewodnika: AWG 26/19 Typ przewodnika oraz przekrój przewodnika: AWG 14/1 Typ przewodnika oraz przekrój przewodnika: AWG 14/19 Ocena: dostępny
Test uszkodzenia i przypadkowego poluzowania przewodników	Standard: DIN EN 60999-1 rozdział 9.5 / 12.00 Wymaganie: 0,2 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: AWG 26/1 Typ przewodnika oraz przekrój przewodnika: AWG 26/19 Ocena: sprawdzony Wymaganie: 0,3 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: H05V-U0.5 Typ przewodnika oraz przekrój przewodnika: H05V-K0.5 Ocena: sprawdzony Wymaganie: 0,7 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: H07V-U2.5 Typ przewodnika oraz przekrój przewodnika: H07V-K2.5 Typ przewodnika oraz przekrój przewodnika: AWG 14/1 Typ przewodnika oraz przekrój przewodnika: AWG 14/19 Ocena: sprawdzony Wymaganie: 0,9 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: AWG 14/1 Typ przewodnika oraz przekrój przewodnika: AWG 14/19 Ocena: sprawdzony
Test wyciągania	Standard: DIN EN 60999-1 rozdział 9.5 / 12.00 Wymaganie: 0,2 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: AWG 26/1 Typ przewodnika oraz przekrój przewodnika: AWG 26/19 Ocena: sprawdzony Wymaganie: 0,3 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: H05V-U0.5 Typ przewodnika oraz przekrój przewodnika: H05V-K0.5 Ocena: sprawdzony Wymaganie: 0,7 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: H07V-U2.5 Typ przewodnika oraz przekrój przewodnika: H07V-K2.5 Typ przewodnika oraz przekrój przewodnika: AWG 14/1 Typ przewodnika oraz przekrój przewodnika: AWG 14/19 Ocena: sprawdzony

Ważna informacja

Zgodność IPC

Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.

Uwagi

Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.

Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1

Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4

Symbol P na rysunkach oznacza raster

Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.

Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_100541)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1953500000)
Powiadomienie o zmianie produktu	[Änderung der Schichtdicke an der LMZF(L)](https://mdcop.weidmueller.com/mediadelivery/asset/900_320255) [Change in layer thickness at the LMZF(L)](https://mdcop.weidmueller.com/mediadelivery/asset/900_320256)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)
Broszury	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256)

Klasyfikacje

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Dopuszczenia

Dopuszczenia	![CURUS](/picture/CURUS.gif)
ROHS	Zgodny
UL File Number Search	[Witryna UL](LINK/UL_search.html)
Nr certyfikatu (cURus)	E60693
