RJ45G R1V 1.9N4YG/YG TY
RJ45G R1V 1.9N4YG/YG TY

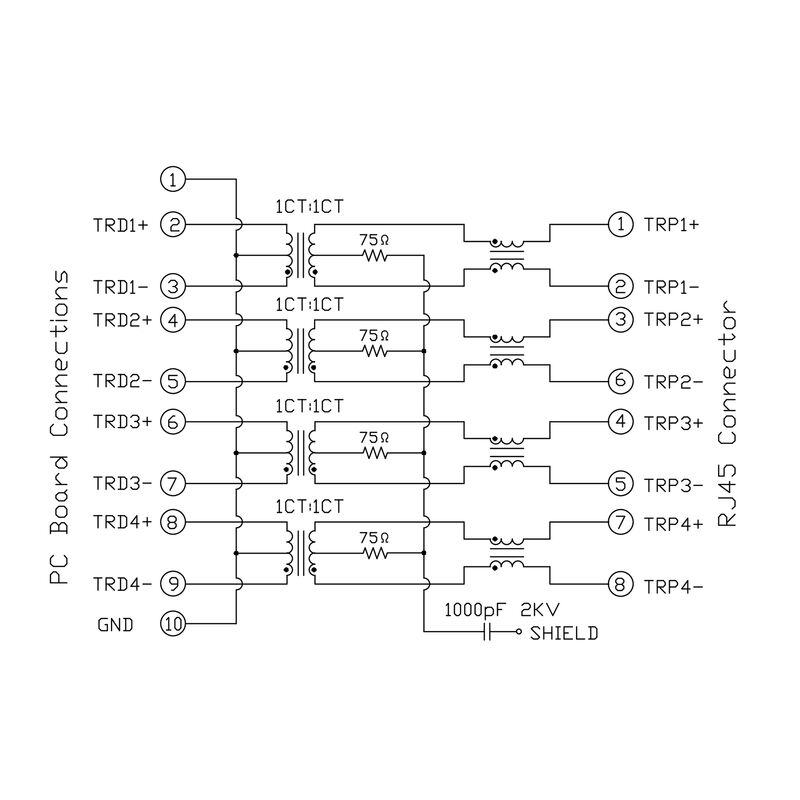

Esquema de conexiones
RJ45G R1V 1.9N4YG/YG TY

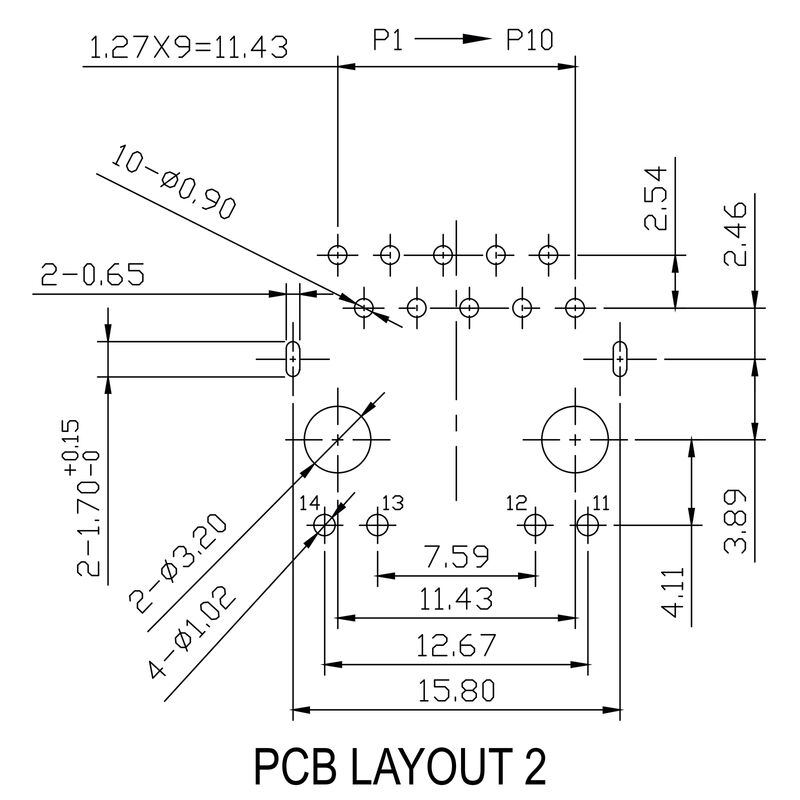

Diseño de la placa de circuito impreso
RJ45G R1V 1.9N4YG/YG TY

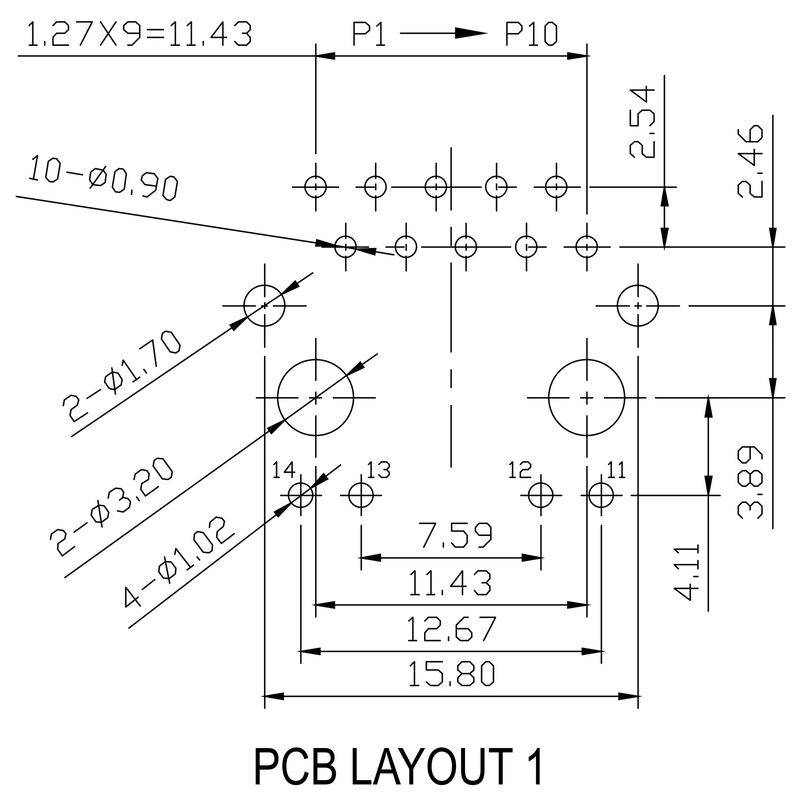

Diseño de la placa de circuito impreso
RJ45G R1V 1.9N4YG/YG TY

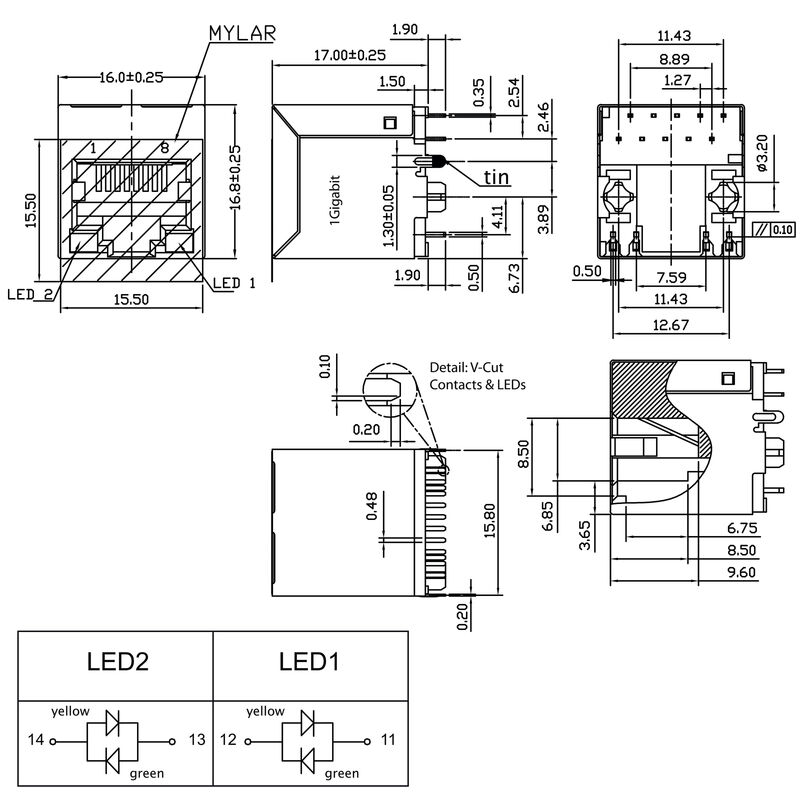

Dibujo
RJ45G R1V 1.9N4YG/YG TY

RJ45G R1V 1.9N4YG/YG TY

Conector para placa c.i., Transformador de conectores RJ45, 1000 Mbps , Conexión por soldadura THT/THR, 180°, Anilla de apantallado: ninguno, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Sí, Verde/amarillo, Número de polos: 10, Bandeja (conjunto manual)

N.º de artículo 2562170000
Descargar hoja de datos Descargas de productos Soporte técnico
Contrapiezas 20 Productos relacionados 9
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificación del sistema Propiedades eléctricas Datos del material Embalaje Imágenes del producto Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E471884

Datos generales para pedido

Versión
Conector para placa c.i., Transformador de conectores RJ45, 1000 Mbps , Conexión por soldadura THT/THR, 180°, Anilla de apantallado: ninguno, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Sí, Verde/amarillo, Número de polos: 10, Bandeja (conjunto manual)
Código
2562170000
Tipo
RJ45G R1V 1.9N4YG/YG TY
GTIN (EAN)
4050118570601
Cantidad
120  Pieza
Embalaje
Bandeja (conjunto manual)

Dimensiones y pesos

Profundidad
16,8  mm
Profundidad (pulgadas)
0,661  inch
Altura
18,9  mm
Altura (pulgadas)
0,744  inch
Altura construcción baja
17  mm
Anchura
16  mm
Anchura (pulgadas)
0,63  inch
Peso neto
7  g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Especificación del sistema

Angulo de salida
180°
Anilla de apantallado
ninguno
Apantallamiento
Sí
Categoría de rendimiento
1000 Mbps
Ciclos de enchufado
750
Color de LED izquierdo
Verde/amarillo
Corriente directa
20  mA
Dimensiones del pin de soldadura
octogonal
Familia del producto
Datos OMNIMATE - jack transformador de conectores RJ45
LED
Sí
Longitud del terminal de soldadura (l)
1,9  mm
Material del apantallamiento
Latón
Montaje sobre placas c.i.
Conexión por soldadura THT/THR
Número de polos
10
Número de terminales de soldadura por polo
1
Paso en mm (P)
1,27  mm
Paso en pulgadas (P)
0,05  "
Procedimiento de soldadura
Soldadura por reflujo
Soldadura manual
Soldadura por onda
Superficie de apantallado
niquelado
Tensión directa máx.
2,5  V
Tensión directa mín.
1,8  V
Tipo de conexión
Conexión por soldadura
Tipo de protección
IP20
Tolerancia de posición del terminal de soldadura
± 0,15 mm
Velocidad de transmisión
1000 Mbps

Propiedades eléctricas

Corriente nominal
1,5 A
Resistencia a tensiones eléctricas, contacto/apantallado
1500 V DC
Resistencia a tensiones eléctricas, contacto/contacto
1000 V DC
Tensión nominal
125  V

Datos del material

Materiales aislantes
PA 9T
Color
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 500
Moisture Level (MSL)
1
Grado inflamabilidad según UL 94
V-0
Material del contacto
Fósforo, bronce
Material de contacto
Aleación de Cu
Superficie de contacto
Oro sobre níquel
Estructura de capas del contacto del conector
30...80 µ" Ni / ≥ 30 µ" Au
Temperatura de almacenamiento, min.
-40  °C
Temperatura de almacenamiento, max.
85  °C
Temperatura de servicio, min.
-40  °C
Temperatura de servicio, max.
85  °C

Embalaje

Embalaje
Bandeja (conjunto manual)
Longitud de VPE
320  mm
Anchura VPE
190  mm
Altura de VPE
68  mm

Imágenes del producto

Título de ilustración-12
Gráfico

Clasificaciones

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
