Właściwości
| Wersja | SAI-aktywny, Subbus, Moduł kompletny |
| Nr zam. | 1938630000 |
| Typ | SAI-AU M8 SB 8DIO |
| GTIN (EAN) | 4032248612635 |
| Ilość | 1 szt. |
| Wysokość | 32 mm |
| Wysokość (cale) | 1,26 inch |
| Szerokość | 30 mm |
| Szerokość (cale) | 1,181 inch |
| Długość | 180 mm |
| Długość (cale) | 7,087 inch |
| Masa netto | 297 g |
| Temperatura magazynowania | -25 °C...85 °C |
| Temperatura eksploatacyjna | 0 °C...60 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 30ca4bfe-b33c-43ed-b218-3746bc09f6a6 |
| napięcie zasilające (AUX-IN) |
1x M12 wtyk 5-biegunowy
kod A |
| połączenie z Subbus (SUB-IN) |
1 x M8 wtyk 4-biegunowy
kod A |
| połączenie z Subbus (SUB-OUT) |
1 x M8 styk żeński 4-biegunowy
kod A |
| złącza I/O | 8x M8 styk żeński 3-biegunowy |
| dopuszczalne napięcie wejściowe | -30 V ... +30 V (zabezpieczony przed zamianą biegunów) |
| filtr wejściowy |
1 ms
3 ms 5 ms 10 ms konfigurowalne |
| napięcie wejściowe High | >15 V wg EN 61131-2 Typ 1 |
| napięcie wejściowe Low | <5 V wg EN 61131-2 Typ 1 |
| prąd wejściowy High | 2 mA do 15 mA wg EN 61131-2 Typ 1 |
| prąd wejściowy Low | <15 mA wg EN 61131-2 Typ 1 |
| separacja potencjałów do elektroniki modułu | brak |
| wskaźnik diagnozy | czerwony |
| częstotliwość przełączania obciążenie indukcyjne | Maks. 1 Hz |
| częstotliwość przełączania obciążenie lampowe | maks. 8 Hz |
| częstotliwość przełączania obciążenie omowe | Maks. 100 Hz |
| maks. obciążalność prądowa na sygnał wyjściowy | 0,5 A |
| maks. prąd całkowity wyjść | 4 A |
| napięcie wyjściowe High | napięcie zasilające minus 0,7 V DC |
| napięcie wyjściowe Low | 0 V DC |
| odporne na zwarcie | tak, odłączenie w razie zwarcia i komunikatu o błędzie |
| separacja potencjałów do elektroniki modułu | brak |
| wskaźnik diagnozy | czerwony |
| certyfikat |
CE
cULus |
| Klasa palności wg UL 94 | 5VA |
| masa | < 200 g |
| Podstawowy materiał obudowy |
Pocan
PBT |
| Stopień ochrony | IP67 |
| maks. prąd całkowity modułu | 8 A |
| napięcie robocze | 24 V |
| obciążenie styków | na PIN maks. 4 A |
| wartości graniczne | 18 V DC ... 30 V DC |
| Zabezpieczenie przez pomieszaniem biegunów | Tak |

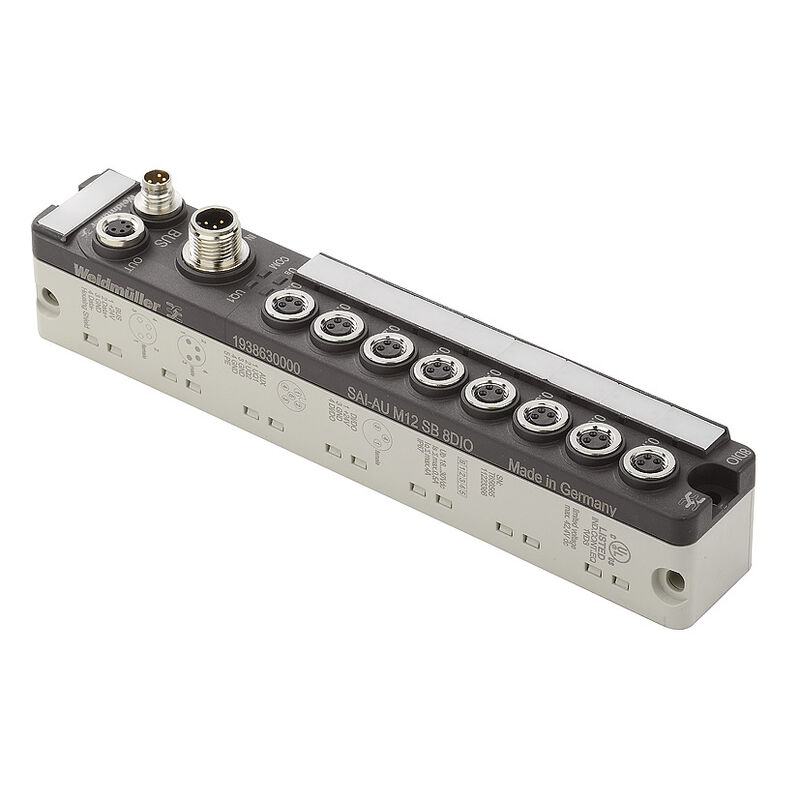

| Nagłówek obrazu-02 | Zdjęcie produktu |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Declaration_of_Conformity_DE_PN45](https://mdcop.weidmueller.com/mediadelivery/asset/900_41950)
[CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_287398) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_287402) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_164135) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1938630000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1938630000) |
| Dokumentacja użytkownika |
[MAN UR67 SAI-Aktive Universal Pro DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_313788)
[MAN UR67 SAI-Active Universal Pro EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_313789) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 9.0 | EC001599 |
| ECLASS 9.0 | 27-24-26-04 |
| ECLASS 9.1 | 27-24-26-04 |
| ECLASS 10.0 | 27-24-26-04 |
| ECLASS 11.0 | 27-24-26-04 |
| ECLASS 12.0 | 27-24-26-04 |
| ECLASS 13.0 | 27-24-26-04 |
| ECLASS 14.0 | 27-24-26-04 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Nr certyfikatu (cULus) | E141197 |
