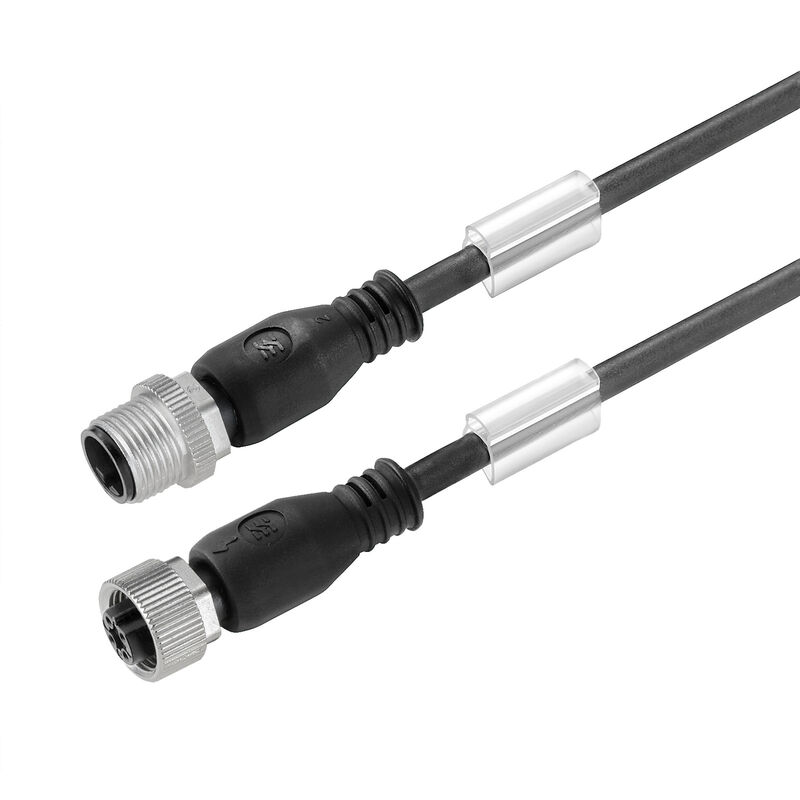

SAIL-M12GM12G-8-30U
Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 8, 30 m, złącze męskie, proste - złącze żeńskie, proste, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr. produktu
1279443000
Właściwości
| kolor płaszcza | czarny |
| Rodzaj produktu | Przewód czujnik/element wykonawczy |
| Wykonanie | Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 8, 30 m, złącze męskie, proste - złącze żeńskie, proste, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie |
| Nr zam. | 1279443000 |
| Typ | SAIL-M12GM12G-8-30U |
| GTIN (EAN) | 4050118628661 |
| Ilość | 1 szt. |
| Masa netto | 1 416 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| Cykle gięcia | 1 mln |
| Długość kabla | 30 m |
| Ekranowane | Nie |
| Halogenki | Nie |
| izolacja | PP |
| Kodowanie kolorami |
niebieski
czerwony biały brązowy zielony żółty szary różowy |
| kolor płaszcza | czarny |
| Konfigurowalna długość kabla | Nie |
| Liczba biegunów | 8 |
| Materiał płaszcza | PUR |
| Odporne na ściegi spawalnicze | Nie |
| Odporność na iskry spawalnicze | Nie |
| promień zgięcia min., ruchomy | 10 x średnica kabla |
| promień zgięcia, min., ułożony na stałe | 5 x średnica kabla |
| Przekrój żyły | 0,25 mm² |
| Przydatność do łańcucha ciągowego | Tak |
| Przyspieszenie | 5 m/s² |
| Prędkość | 5 m/s |
| Rdzeń zgodnie z UL AWM style | 10493 (80 °C / 300 V) |
| Sieciowane radiacyjnie | Nie |
| Wytrzymałość na skręcanie | 180 °/m |
| Zakres temperatur, stały | -40...80 °C |
| Zakres temperatur, zmienny, min. / maks. | -25...80 °C |
| Zewnętrzna okładzina zgodnie z UL AWM style | 20549 (80 °C / 300 V) |
| Średnica zewnętrzna | 5.9 mm ± 0.2 mm |
| Cykle wpinania | ≥ 100 |
| kodowanie | Kodowanie A |
| LED | Nie |
| Materiał pierścienia gwintowanego | mosiądz, niklowany |
| Moment dokręcający | M12: 0,8 - 1,2 Nm |
| napięcie znamionowe | 30 V |
| Podstawowy materiał obudowy | PUR |
| Powierzchnia styku | pozłacany |
| Prąd znamionowy | 2 A |
| rozmiar klucza | 13 mm |
| Stopień ochrony |
IP67
po wkręceniu IP69 IP65 IP66 |
| Stopień zanieczyszczenia | 3 |
| Wykonanie | złącze męskie, proste - złącze żeńskie, proste |
| Wytrzymałość izolacji | 108 Ω |
| Zakres temperatury obudowy | -40 - +85 °C |
| zmostkowany | Nie |
| Ścieżka połączenia | M12 / M12 |
| napięcie znamionowe | 30 V |
| Prąd znamionowy | 2 A (8-biegunowy) / 1,5 A (12-biegunowy) |
| Wytrzymałość izolacji | 108 Ω |
| Nr certyfikatu (cULus) | E307231 |
| Wtyk po lewej | M12, Kodowanie A, IP67, styk męski, prosty, Tworzywo sztuczne, nieekranowane |
| Wtyk po prawej | M12, A-coded, IP67, female contact, straight, Plastic, unshielded |
| Nagłówek obrazu-05 | Schemat biegunów |
| Podpis obrazu-05 | Male |
| Nagłówek obrazu-06 | Schemat biegunów |
| Podpis obrazu-06 | Socket |
| Nagłówek obrazu-08 | Idealne narzędzie: Screwty ® z regulacją momentu obrotowego |
| Podpis obrazu-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_166236) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1279443000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| Dopuszczenia |    |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E307231 |
