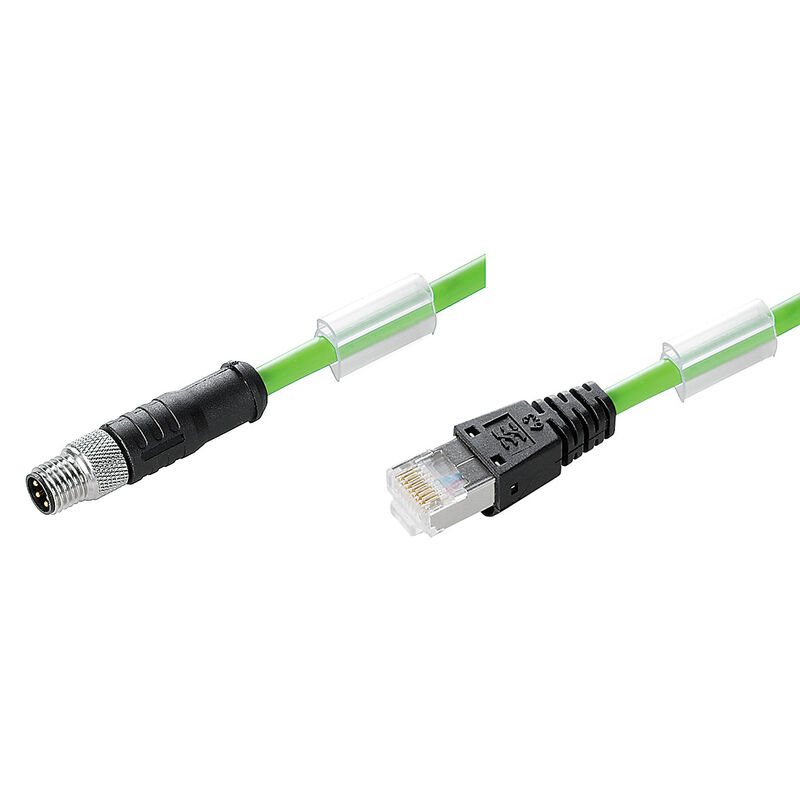

SAIL-M8GRJ45-4S0.25UIE
Przewód magistrali, Kabel połączeniowy, M8, Liczba biegunów: 4, 0.25 m, złącze męskie, proste, RJ45, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr. produktu
1201210025
Właściwości
| Kategoria | Cat. 5e |
| kolor płaszcza | zielony |
| Rodzaj produktu | Przewód magistrali |
| Wykonanie | Przewód magistrali, Kabel połączeniowy, M8, Liczba biegunów: 4, 0.25 m, złącze męskie, proste, RJ45, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie |
| Nr zam. | 1201210025 |
| Typ | SAIL-M8GRJ45-4S0.25UIE |
| GTIN (EAN) | 4050118045437 |
| Ilość | 1 szt. |
| Masa netto | 18 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| Cykle gięcia | 5 milionów |
| Długość kabla | 0,25 m |
| Ekranowane | Tak |
| Halogenki | Nie |
| izolacja | PP |
| Kabel hybrydowy | Nie |
| Kodowanie kolorami |
niebieski
pomarańczowy biały / niebieski biały / pomarańczowy |
| kolor płaszcza | zielony |
| Konfigurowalna długość kabla | Nie |
| Liczba biegunów | 4 |
| Materiał płaszcza | PUR |
| Odporne na ściegi spawalnicze | Nie |
| Odporność na iskry spawalnicze | Nie |
| Odporność na olej | Tak |
| odporność na rozprzestrzenianie się płomienia | zgodnie z wymaganiami IEC 60332-1-2 |
| promień zgięcia min., ruchomy | 7,5 x średnica kabla |
| promień zgięcia, min., ułożony na stałe | 4 x średnica kabla |
| Przekrój żyły | 0,15 mm² |
| Przydatność do łańcucha ciągowego | Tak |
| Przyspieszenie | 5 m/s² |
| Prędkość | 180 m/s |
| Sieciowane radiacyjnie | Nie |
| Zakres temperatur, stały | -40...80 °C |
| Zewnętrzna okładzina zgodnie z UL AWM style | 20963 (80 °C / 30 V) |
| Średnica zewnętrzna | 4.8 mm ± 0.3 mm |
| Cykle wpinania | ≥ 100 |
| kodowanie | brak |
| LED | Nie |
| Materiał pierścienia gwintowanego | mosiądz, niklowany |
| Moment dokręcający | M8: 0,5 - 0,6 Nm |
| napięcie znamionowe | 30 V |
| Podstawowy materiał obudowy | PUR |
| Powierzchnia styku | pozłacany |
| Prąd znamionowy | 4 A |
| Stopień ochrony | IP67 |
| Stopień zanieczyszczenia | 3 |
| Wykonanie |
złącze męskie, proste
RJ45 |
| Zakres temperatury obudowy | -25…+80 °C |
| zmostkowany | Nie |
| Ścieżka połączenia | M8 |
| napięcie znamionowe | 30 V |
| Wtyk po lewej | złącza, M8, 4, IP67, styk męski, prosty, Ekranowane |
| Wtyk po prawej | złącza, RJ45, IP20, styk męski, prosty, Ekranowane |
| Nagłówek obrazu-06 | Schemat biegunów |
| Nagłówek obrazu-08 | Idealne narzędzie: Screwty ® z regulacją momentu obrotowego |
| Podpis obrazu-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167213) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1201210025) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| Dopuszczenia |   |
| ROHS | Zgodny |
