SAIL-VSB-M12G-1.0U
SAIL-VSB-M12G-1.0U
Profilritning
SAIL-VSB-M12G-1.0U
Profilritning
Male, straight
SAIL-VSB-M12G-1.0U
Polschema
SAIL-VSB-M12G-1.0U
Polschema
M12 = A-coded
SAIL-VSB-M12G-1.0U
Kopplingsbild

SAIL-VSB-M12G-1.0U

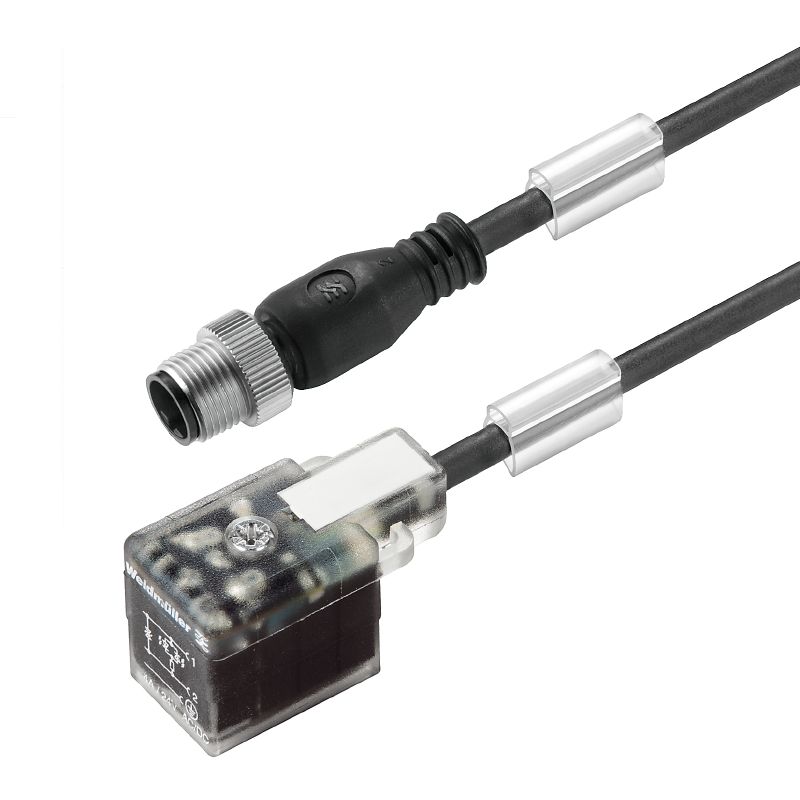

Cavi della valvola (preconfezionati), Connettore diritto - connettore per valvole, Forma B Industria (11 mm), M12 = codificato A, Lunghezza del cavo: 1 m, PUR, nero

Produkt-ID 9457680100
Ladda ner datablad Nedladdningar av produkter
Använda produkter 12
Tanúsítványok Dati generali per l’ordinazione Mått och vikter Termékek környezetvédelmi megfelelősége Tekniska data för kabel Allmänna tekniska data Classifications

Tanúsítványok

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Dati generali per l’ordinazione

Utförande
Cavi della valvola (preconfezionati), Connettore diritto - connettore per valvole, Forma B Industria (11 mm), M12 = codificato A, Lunghezza del cavo: 1 m, PUR, nero
Art.nr.
9457680100
Typ
SAIL-VSB-M12G-1.0U
GTIN (EAN)
4032248812790
Förp.
1 items

Mått och vikter

Nettovikt
65 g

Termékek környezetvédelmi megfelelősége

RoHS-kompatibilitetsstatus
Conforme con esenzione
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Tekniska data för kabel

Accelerartion
5 m/s²
Antal poler
3
Böjcykler
2 Mio
Böjradie min, fast monterad
5 x kabeldiameter
Böjradie min, rörlig
10 x kabeldiameter
Beständighet mot svetsgnistor
Nej
Färkodning
brun
blå
grön/gul
Halogener
Nej
hastighet
200 m/s
Isolering
PP
Kabellängd
1 m
Ledararea
0,5 mm²
Mantelfärg
schwarz
Mantelmaterial
PUR
Skärmad
Non
Släpkedjetålighet
Oui
Säker mot svetsstänk
Non
Temperaturområde, fast lagd
-50...80 °C
Temperaturområde, rörligt
-25...80 °C
Vridtålighet
0 °/m
Ytterdiameter
4.6 mm ± 0.2 mm

Allmänna tekniska data

Anslutningsvridmoment
Montageskruv M3: 0,4 Nm
M12: 0,8 - 1,2 Nm
Kodering
Průmyslový design B (11 mm)
M12 = A-kódování
Kontaktyta
tinned
LED
Yes
Märkström
4 A
Nominell spänning
24 V
Skyddsklass
IP67
im verschraubten Zustand
Skyddskoppling
Diodo Zener
Temperaturområde kapsling
-25...+80 °C
Utförande
Connecteur droit - Connecteur EV

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
