SAISWS-P-5K-8/13-M12
SAISWS-P-5K-8/13-M12
Póluskiosztás
Plug
SAISWS-P-5K-8/13-M12

SAISWS-P-5K-8/13-M12

Terepen rögzíthető csatlakozó, M12

Cikkszám 2812430000
Adatlap letöltése Engineering Support Product Downloads
Kapcsolódó termékek 13
Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Egyedi igényekre szabható dugaszoló csatlakozók műszaki adatai Általános információk Besorolások Tanúsítványok

Általános rendelési adatok

Változat
Terepen rögzíthető csatlakozó, M12
Rendelési szám
2812430000
Típus
SAISWS-P-5K-8/13-M12
GTIN (EAN)
4064675295242
Qty.
1  Darab

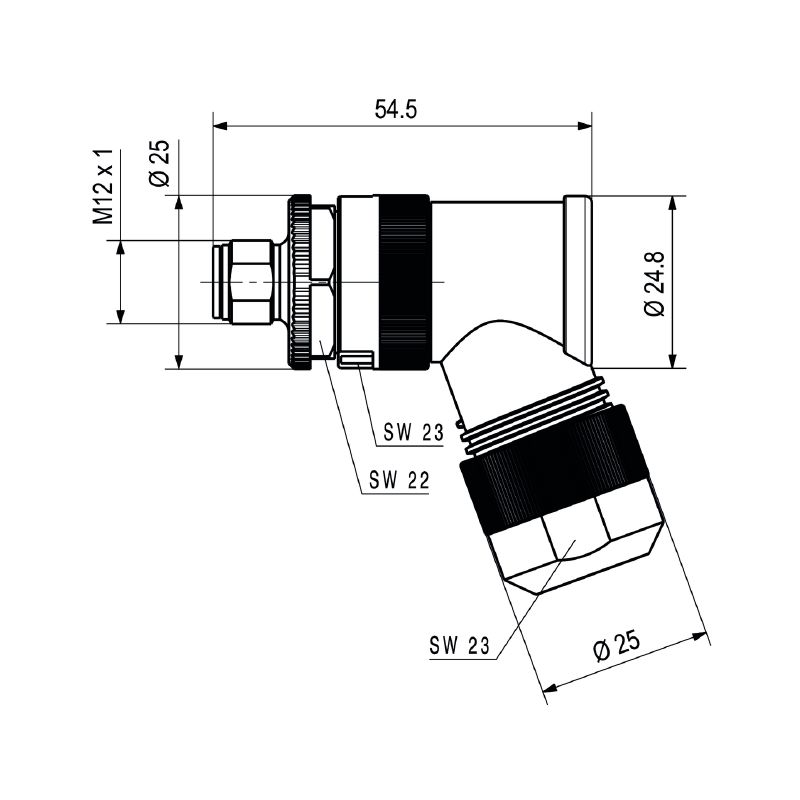

Méretek és tömegek

Nettó tömeg
45  g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel
REACH SVHC
No SVHC above 0.1 wt%

Egyedi igényekre szabható dugaszoló csatlakozók műszaki adatai

Az érintkező típusa
Érintkező
Csatlakozás típusa
Csavaros csatlakozás
Csatlakozási keresztmetszet, max.
2,5  mm²
Dugaszolási ciklusok
≥ 100
Ház fő anyaga
PA
Ház hőmérsékleti tartománya
-40 … +85 ° C
Kábelátmérő, max.
13  mm
Kábelátmérő, min.
8  mm
Kódolás
K-coded
Menetes gyűrű anyaga
Cink présöntvény
Névleges feszültség
630  V
Névleges áram
12  A
Pólusszám
5
Szennyezés súlyossága
3
Védelmi osztály
IP67
Árnyékolás csatlakozás
Nem
Érintkező anyaga
CuZn
Érintkező felület
Au (arany)

Általános információk

Pólusszám
5
1. csatlakozás
M12
2. csatlakozás
Csavar
Ház fő anyaga
PA
Csatlakozási menet
M12
Érintkező anyaga
CuZn
Érintkező felület
Au (arany)
Védelmi osztály
IP67
Dugaszolási ciklusok
≥ 100

Besorolások

ETIM 6.0
EC002635
ETIM 7.0
EC002635
ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 9.0
27-44-01-02
ECLASS 9,1
27-44-01-03
ECLASS 10.0
27-44-01-02
ECLASS 11.0
27-44-01-02
ECLASS 12.0
27-44-01-16
ECLASS 13.0
27-44-01-02
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E307231
