SC 3.81/09/180F 3.2SN OR BX

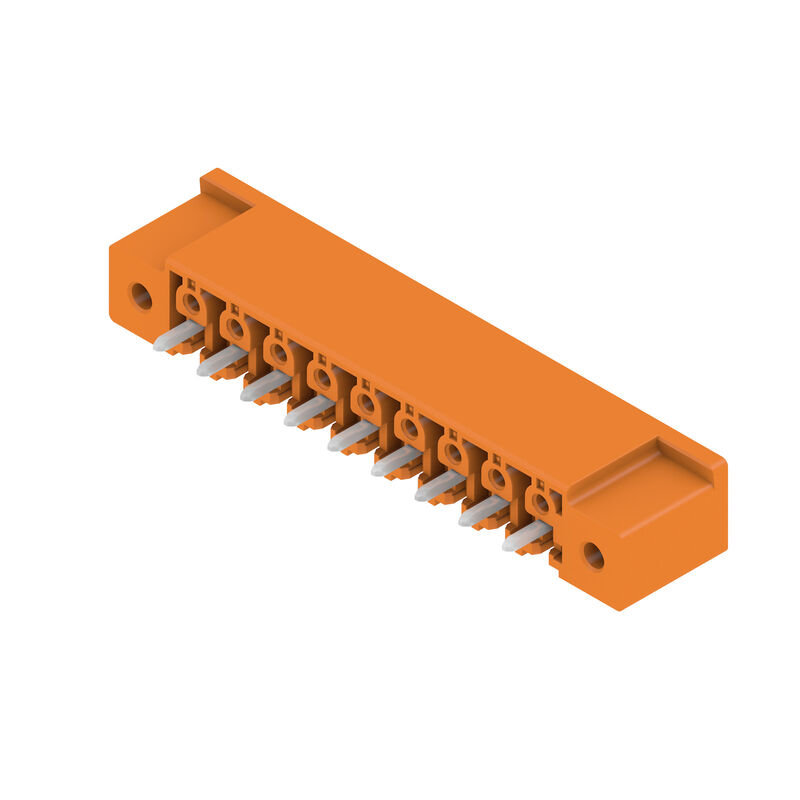

Illustration du produit
SC 3.81/09/180F 3.2SN OR BX

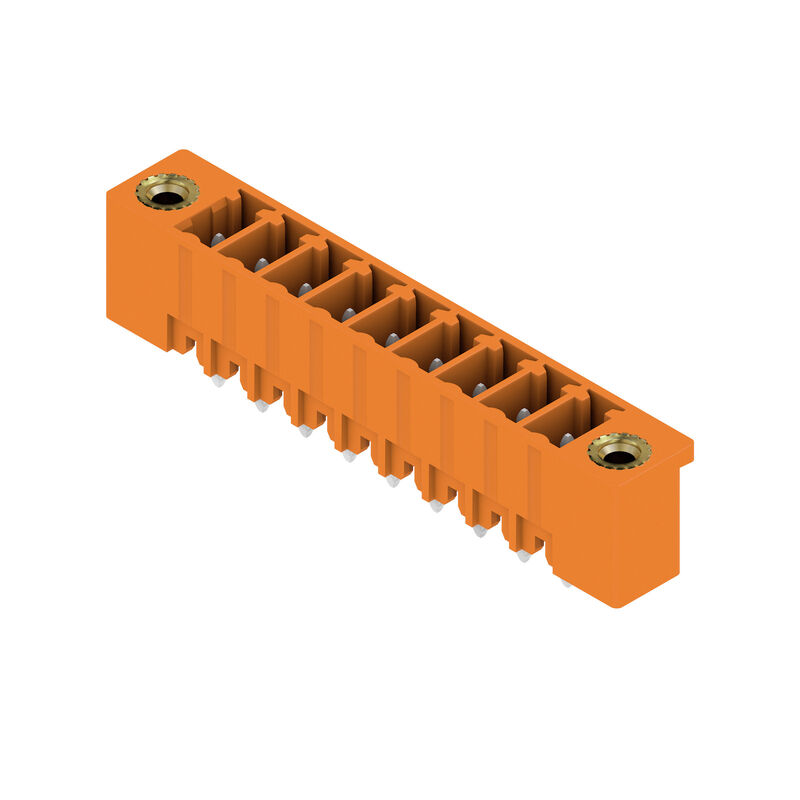

Illustration du produit
SC 3.81/09/180F 3.2SN OR BX
Dimensional drawing

SC 3.81/09/180F 3.2SN OR BX

Connecteur pour circuit imprimé, Connecteur mâle, Bride, Raccordement soudé THT, 3.81 mm, Nombre de pôles: 9, 180°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Boîte

Art.-Nr. 1943250000
Datenblatt herunterladen Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Est la pièce opposée de 6 Autres produits de la même gamme 38
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Note importante Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Bride, Raccordement soudé THT, 3.81 mm, Nombre de pôles: 9, 180°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Boîte
Référence
1943250000
Type
SC 3.81/09/180F 3.2SN OR BX
GTIN (EAN)
4032248654345
Qté.
36 Pièce
Indices de produit
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Emballage
Boîte

Dimensions et poids

Profondeur
7,1 mm
Profondeur (pouces)
0,28 inch
Hauteur
12,4 mm
Hauteur (pouces)
0,488 inch
Hauteur version la plus basse
9,2 mm
Largeur
44,89 mm
Largeur (pouces)
1,767 inch
Poids net
3,36 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
308576ca-4abc-409a-b0d0-6626109a7446

Caractéristiques du système

Product family
OMNIMATE Signal - série BC/SC 3.81
Type of connection
Raccordement sur platine
Montage sur le circuit imprimé
Raccordement soudé THT
Pas en mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Angle de sortie
180°
Number of poles
9
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Tolérance sur la longueur du picot à souder
0 / -0,2 mm
Dimensions du picot à souder
d = 1,0 mm
octogonal
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Diamètre du trou d'implantation (D)
1,2 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 en mm
30,48 mm
L1 en pouce
1,2 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt non enfiché/ protection appui de la main enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Résistance de passage
≤5 mΩ
Codable
Oui
Force d'enfichage/pôle, max.
7 N
Force d'extraction/pôle, max.
5 N
Couple de serrage
  • Type de couple:
    Vis de fixation, Circuit imprimé
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Vis recommandée:
      • Numéro de pièce:
        1610740000

Données des matériaux

Matériau isolant
PA GF
Couleur
Orange
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 550
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
17,1 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17,5 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
17,1 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1s mit 76 A

Données nominales selon CSA

Tensione nominale (Gruppo B / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
11 A
Courant nominal (groupe d'utilisation D / CSA)
10 A

Données nominales selon UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
11 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage
Boîte
Longueur VPE
99 mm
Larghezza VPE
71 mm
Hauteur VPE
58 mm

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Sur le schéma, P = pas
• Pour un support mécanique supplémentaire des connecteurs mâles avec bride à visser (…F), nous recommandons un presse-étoupe supplémentaire avec vis de fixation (vis de tôle ISO 1481-ST 2.2x4.5 C ou ISO 7049-ST 2.2x4.5 C – voir Accessoires). Presse-étoupe uniquement autorisé avant la soudure.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
