Właściwości

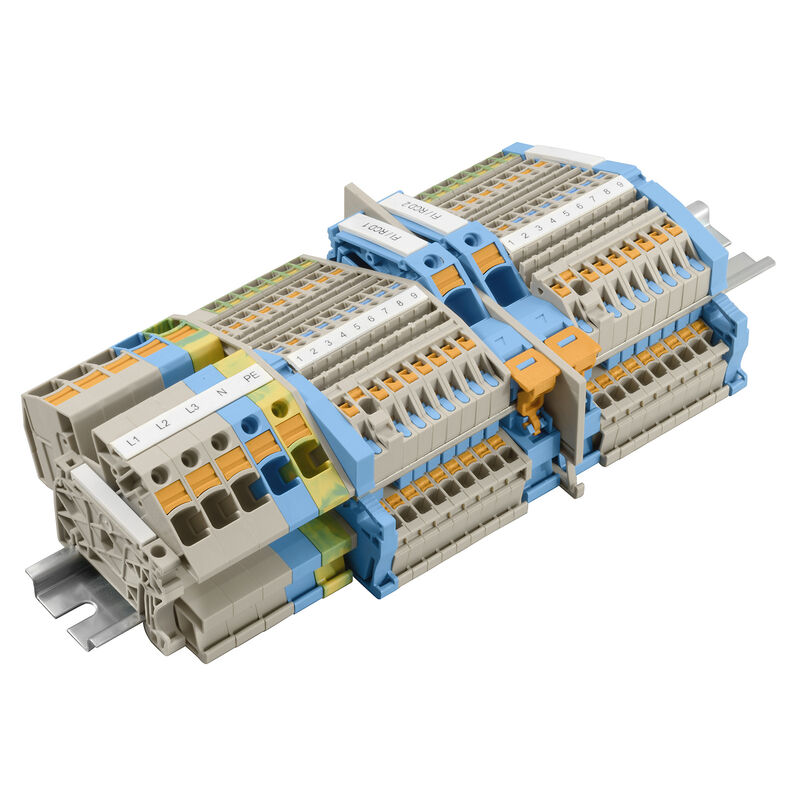

| Wersja | Zacisk modułowy wielorzędowy, PUSH IN, inne, 16 mm², liczba przyłączeń: 100, liczba poziomów: 3, TS 35, V-0, Wemid |
| Nr zam. | 8000122099 |
| Typ | TR BD AITB BB 2RCD |
| GTIN (EAN) | 4099986844179 |
| Ilość | 1 szt. |
| Głębokość | 50,1 mm |
| Głębokość (cale) | 1,972 inch |
| Wysokość | 104,6 mm |
| Wysokość (cale) | 4,118 inch |
| Szerokość | 248 mm |
| Szerokość (cale) | 9,764 inch |
| Masa netto | 1 132,652 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | inne |
| kolor elementów uruchamiających | inne |
| Klasa palności wg UL 94 | V-0 |
| niezbędna płyta zamykająca | Nie |
| liczba poziomów | 3 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Tak |
| Szyna | TS 35 |
| Funkcja N | Tak |
| Funkcja PE | Tak |
| Funkcja PEN | Tak |
| otwarte strony | zamknięta |
| rodzaj montażu | montaż bezpośredni |
| wersja przetestowana pod kątem eksplozji | Nie |
| Wskazówka montażowa | montaż bezpośredni |
| Długość odizolowania, kolejne przyłącze | 10 mm |
| Wielkość ostrza, kolejne przyłącze | 0,6 x 3,5 mm |
| bliźniacza tulejka kablowa, maks. | 6 mm² |
| bliźniacza tulejka kablowa, min. | 0,5 mm² |
| Długość odizolowania | 18 mm |
| kierunek podłączenia | u góry |
| liczba przyłączeń | 100 |
| Maks. przekrój przyłącza, cienki przewód wielodrutowy, maks. | 16 mm² |
| Maks. przekrój przyłącza, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 16 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 18 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 10 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 10 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 4 |
| Rodzaj przyłącza | PUSH IN |
| Wielkość ostrza | 1,0 x 5,5 mm |
| Zakres zaciskania, maks. | 16 mm² |
| Zakres zaciskania, min. | 0,14 mm² |
| Normy |
IEC 60947-7-1
IEC 60947-7-2 |
| przekrój przyłącza przewodu AWG, min. | AWG 18 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 4 |
| Szyna | TS 35 |
| Wskazówka montażowa | montaż bezpośredni |
| Przekrój pomiarowy | 16 mm² |
| Prąd znamionowy | 76 A |
| Prąd przy maksymalnym oprzewodowaniu | 76 A |
| Normy |
IEC 60947-7-1
IEC 60947-7-2 |
| Napięcie znamionowe (L / L) | 400 V |
| Napięcie znamionowe (L / N) | 250 V |
| Napięcie znamionowe (L / PE) | 250 V |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Dane projektowe | [WMC File 8000122099](https://mdcop.weidmueller.com/mediadelivery/asset/900_307862) |
| Dokumentacja użytkownika |
[8000122099 - TR BD AITB BB 2RCD DE WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_313573)
[8000122099 - TR BD AITB BB 2RCD EN WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_313574) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| ROHS | Zgodny |
