Właściwości
| Wersja | Ochronnik przeciwprzepięciowy, Niskie napięcie, bez zestyku zdalnej komunikacji, Bez prądu upływu, Ochrona przeciwprzepięciowa, TN-C-S, TN-S, TT, IT z N, IT bez N |
| Nr zam. | 2726760000 |

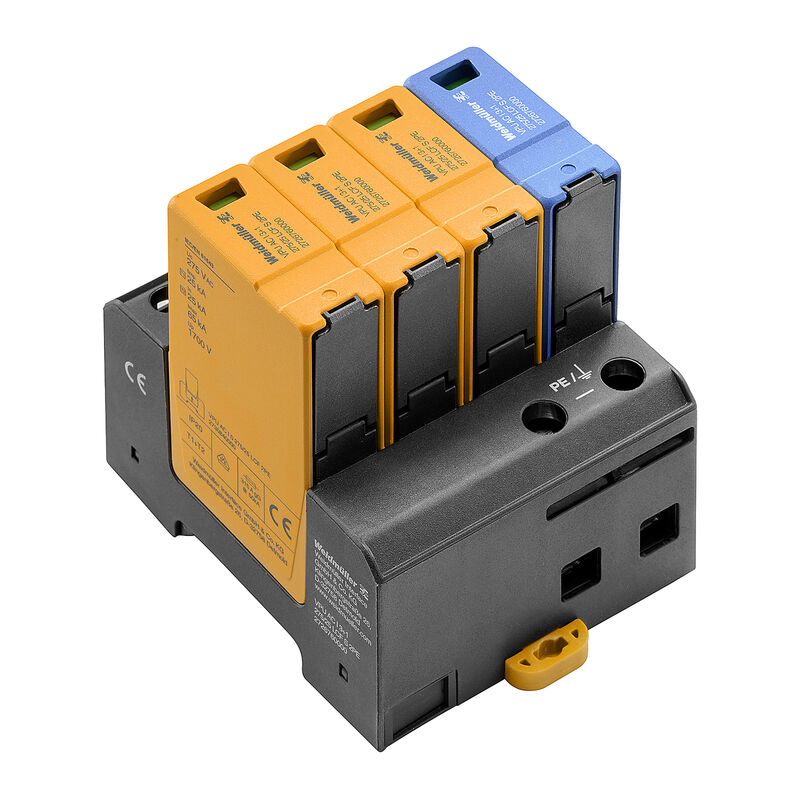

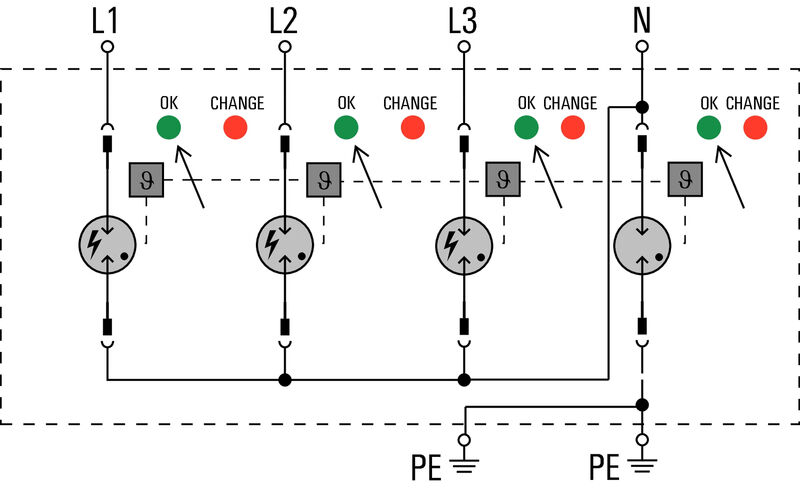

| Typ | VPU AC I 3+1 275/25 LCF S 2PE |
| GTIN (EAN) | 4050118802528 |
| Ilość | 1 szt. |
| Głębokość | 91 mm |
| Głębokość (cale) | 3,583 inch |
| Wysokość | 90 mm |
| Wysokość (cale) | 3,543 inch |
| Szerokość | 72 mm |
| Szerokość (cale) | 2,835 inch |
| Masa netto | 672,6 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -40 °C...85 °C |
| Wilgotność | 5 - 95% wilgotności względnej |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Barwny |
czarny
pomarańczowy niebieski |
| Forma konstrukcyjna |
Obudowa instalacyjna; 4 TE
Insta IP20 |
| Klasa palności wg UL 94 | V-0 |
| Optyczny wskaźnik pracy | zielona = OK, czerwona = uszkodzony odgromnik - wymienić. |
| Robocza wysokość nad poziomem morza | ≤ 2000 m |
| segment | rozdział energii |
| Stopień ochrony | IP20 po zamontowaniu |
| Szyna | TS 35 |
| Wykonanie |
bez zestyku zdalnej komunikacji
Bez prądu upływu Ochrona przeciwprzepięciowa |
| Kategoria przepięciowa | IV |
| Stopień zanieczyszczenia | 2 |
| Bezpiecznik | Brak konieczności stosowania bezpiecznika ≤ 315 A gL |
| Czas reakcji | <100 ns |
| czasowe przepięcie - TOV | 442 V |
| Klasa prądu zwarciowego ISCCR | 50 kA |
| klasa wymagań wg EN 61643-11 |
T1
T2 |
| Klasa wymagań zgodnie z IEC 61643-11 |
Typ I
Typ II |
| Koordynacja energii (≤10 m) |
Typ I
Typ II Typ III |
| Liczba biegunów | 4 |
| Maks. napięcie ciągłe, Uc (N-PE) | 305 V |
| maksymalne napięcie stałe, Uc (AC) | 275 V |
| Napięcie sieciowe | 230 V / 400 V |
| napięcie znamionowe (AC) | 230 V |
| Normy |
IEC 61643-11
EN 61643-11 |
| Poziom ochrony Up dla IN (L/N-PE) | ≤ 1,7 kV |
| Poziom ochrony Up dla IN (N-PE) | ≤ 1,5 kV |
| Pr?d przewodu ochronnego IPE | 1 µA |
| Prąd testu ochrony odgromowej Iimpuls(10/350 µs) (L-PE) | 25 kA |
| Prąd udarowy, Iimpuls (10/350 µs) (N-PE) | 100 kA |
| Prąd upływu przy Un | 1 µA |
| Prąd wyładowczy Imaks. (8/20µs) N-PE | 150 kA |
| Prąd wyładowczy Imaks. (8/20µs) przewód-PE | 65 kA |
| Prąd wyładowczy In (8/20µs) N-PE | 100 kA |
| Prąd wyładowczy In (8/20µs) przewód-PE | 25 kA |
| Rodzaj napięcia | AC |
| Sieć niskiego napięcia |
TN-C-S
TN-S TT IT z N IT bez N |
| Styk sygnalizacyjny | Nie |
| Zakres częstotliwości, maks. | 60 Hz |
| Zakres częstotliwości, min. | 50 Hz |
| Zdolność wygaszania prądu następczego Ifi | 50 kA |
| Zwrócić uwagę na wytrzymałość prądu następczego | No tripping of a 16 A gG fuse up to prospective 50 kAeff |
| Długość odizolowania | 18 mm |
| Metoda wykonywania złącz | złącze śrubowe |
| Rodzaj przyłącza | złącze śrubowe |
| Długość usunięcia izolacji przyłącza pomiarowego | 18 mm |
| Moment obrotowy dociągający, min. | 3 Nm |
| Moment obrotowy dociągający, maks. | 4,5 Nm |
| Zakres zacisków przyłącza pomiarowego | 16 mm² |
| Zakres zaciskania, min. | 1,5 mm² |
| Zakres zaciskania, maks. | 35 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 2,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 35 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 2,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 35 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 2,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 35 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 2,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 35 mm² |
| Rodzaj napięcia | AC |
| Liczba biegunów | 4 |
| Stopień ochrony | IP20 po zamontowaniu |
| Barwny |
czarny
pomarańczowy niebieski |
| Czasokres | 5 lat |
| Informacje produktowe |
Przystosowane tylko do systemów IT wyposażonych w uziemienie transformatora rozdzielającego połączonego z uziemieniem po stronie klienta (RE=RA na ilustracji 44.A1 lib IEC 60634-4-44:2018). Do zastosowania w aplikacjach DC zalecamy zastosowanie bezpiecznika SIBA typ NH2XL aR/aSF DC 1500 V |
