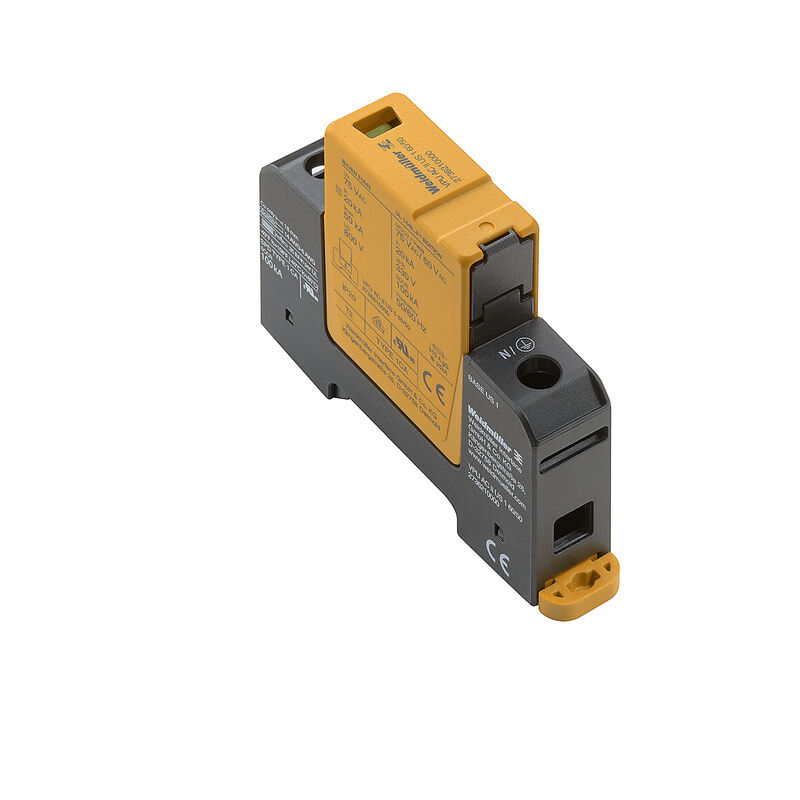

VPU AC II US 1 60/50
VPU AC II US 1 60/50
Symbol łączenia
Schematic circuit diagram

VPU AC II US 1 60/50

Ochronnik przeciwprzepięciowy, Niskie napięcie, Ochrona przeciwprzepięciowa, Jednofazowy, TN

Produkt ID 2736210000
Åbn i konfiguratoren
Download datablad Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 4 Części zamienne 2 Produkty pokrewne 2
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane znamionowe UL dane przyłącza komunikacja bezprzewodowa dane ogólne koordynacja izolacji zgodnie z EN 50178 Dane znamionowe IEC / EN Dane przyłączeniowe Dane elektryczne Dane ogólne Wielkości znamionowe IECEx/ATEX/cUL Gwarancja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E354261

Ogólne dane zamówieniowe

Wersja
Ochronnik przeciwprzepięciowy, Niskie napięcie, Ochrona przeciwprzepięciowa, Jednofazowy, TN
Nr zam.
2736210000
Typ
VPU AC II US 1 60/50
GTIN (EAN)
4050118825855
Ilość
1 szt.

Wymiary i masa

Głębokość
68 mm
Głębokość (cale)
2,677 inch
Głębokość wraz z szyną DIN
76 mm
Wysokość
90 mm
Wysokość (cale)
3,543 inch
Szerokość
18 mm
Szerokość (cale)
0,709 inch
Wymiar mocowania wysokość
75 mm
Masa netto
118 g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura otoczenia
-40 °C…85 °C
Temperatura eksploatacyjna
-40 °C...85 °C
Wilgotność
5 - 95% wilgotności względnej

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane znamionowe UL

Temperatura otoczenia (eksploatacyjna), maks.
85 °C
Napięcie znamionowe UN
60 V
MCOV (L-PE)
75 V
SCCR
100 kA
In
20 kA
Categoria
SPD TYPE 1
Connection cross-section AWG, min.
AWG 14
Connection cross-section AWG, max.
AWG 6
Temperatura otoczenia (eksploatacyjna), min.
-40 °C
MODE
all modes
VPR (L-PE)
330 V
Rodzaj napięcia
AC
Sieci energetyczne UL
Split-Phase

dane przyłącza komunikacja bezprzewodowa

rodzaj przyłącza
PUSH IN

dane ogólne

Barwny
pomarańczowy
czarny
Forma konstrukcyjna
Obudowa instalacyjna; 1 TE
Insta IP20
Klasa palności wg UL 94
V-0
Optyczny wskaźnik pracy
zielona = OK, czerwona = uszkodzony odgromnik - wymienić.
Robocza wysokość nad poziomem morza
≤ 4000 m
segment
rozdział energii
Stopień ochrony
IP20 po zamontowaniu
Szyna montażowa
TS 35
Wykonanie
Surge protection

koordynacja izolacji zgodnie z EN 50178

Pollution severity
2
Surge voltage category
III

Dane znamionowe IEC / EN

Contacto de aviso
Nie
Frequency range, max.
60 Hz
Fuse protection
Brak konieczności stosowania bezpiecznika ≤ 315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Klasa prądu zwarciowego ISCCR
50 kA
klasa wymagań wg EN 61643-11
T2
T3
Klasa wymagań zgodnie z IEC 61643-11
Typ II
Koordynacja energii (≤10 m)
Typ II
Typ III
Leakage current at Un
0,3 mA
maksymalne napięcie stałe, Uc (AC)
75 V
Normy
IEC 61643-11
EN 61643-11
UL 1449
NFPA 79
Poziom ochrony Up dla IN (L/N-PE)
≤ 0.8 kV
Prąd wyładowczy Imaks. (8/20µs) przewód-PE
50 kA
Prąd wyładowczy In (8/20µs) przewód-PE
20 kA
Rated voltage (AC)
60 V
Réseau basse tension
Jednofazowy
TN
Svarstid/reservtid
≤ 25 ns
Tipo di tensione
AC
Typ SPD
T2
Wbudowane zabezpieczenie wstępne
Nein
Zakres częstotliwości, min.
50 Hz
Zdolność wygaszania prądu następczego Ifi
Prise en compte du courant de suite inutile
극 수
1
순간 서지 전압(과전압) - TOV
114 V

Dane przyłączeniowe

Długość odizolowania
18 mm
Metoda wykonywania złącz
złącze śrubowe
Rodzaj przyłącza
złącze śrubowe
Długość usunięcia izolacji przyłącza pomiarowego
18 mm
Moment obrotowy dociągający, min.
3 Nm
Moment obrotowy dociągający, maks.
4,5 Nm
Zakres zacisków przyłącza pomiarowego
16 mm²
Zakres zaciskania, min.
1,5 mm²
35 mm²
przekrój przyłącza przewodu AWG, min.
AWG 16
przekrój przyłączeniowy przewodu AWG, maks.
AWG 2
Przekrój przyłącza przewodu, jednodrutowy, min.
1,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
35 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
1,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
25 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.
2,5 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.
35 mm²
Průřez připojení vodičů, splétané, min.
1,5 mm²
Connection cross-section, stranded, max.
35 mm²

Dane elektryczne

Rodzaj napięcia
AC

Dane ogólne

Liczba biegunów
1
Stopień ochrony
IP20 po zamontowaniu
Barevný
Oranžová
černá

Wielkości znamionowe IECEx/ATEX/cUL

Nr certyfikatu (cULus)
E354261

Gwarancja

Czasokres
5 lat

Klasyfikacje

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
