Właściwości

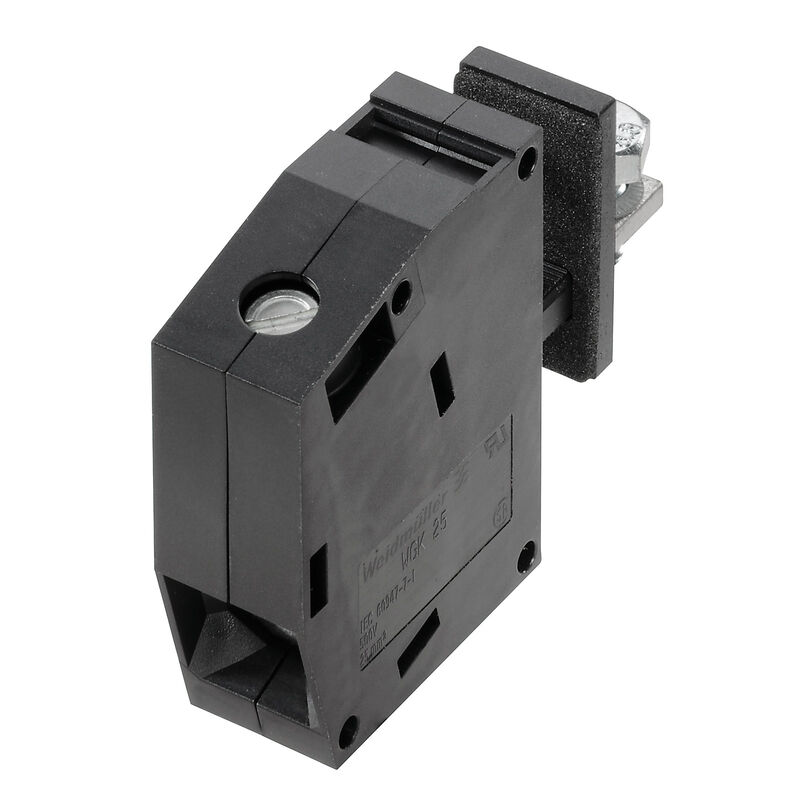

| Wersja | OMNIMATE Power - seria WGK, zacisk przelotowy, Przekrój pomiarowy: 25 mm², Wemid (PA), montaż bezpośredni, Przepust |
| Nr zam. | 2444700000 |
| Typ | WGK 25 VP GN/YE BX |
| GTIN (EAN) | 4050118480306 |
| Ilość | 50 szt. |
| parametry produktu |
IEC: 690 V / 101 A / 6 - 35 mm² UL: 600 V / 100 A / AWG 10 - AWG 3 |
| opakowanie | skrzynia |

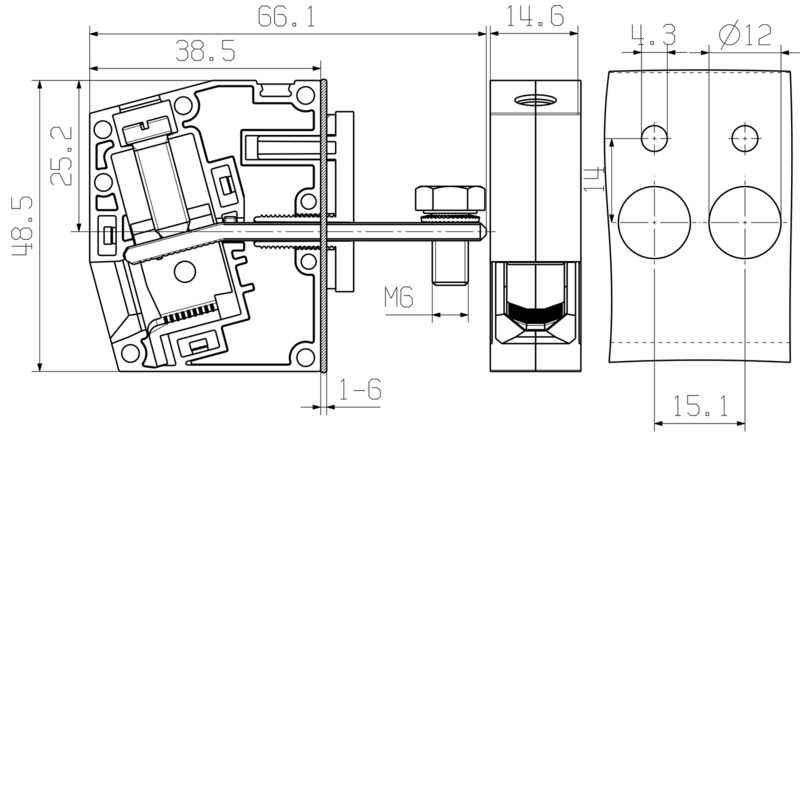

| Wysokość | 48,5 mm |
| Wysokość (cale) | 1,909 inch |
| Najmniejsza wysokość montażu | 48,5 mm |
| Szerokość | 14,6 mm |
| Szerokość (cale) | 0,575 inch |
| Długość | 14,6 mm |
| Długość (cale) | 0,575 inch |
| Masa netto | 48,1 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rodzina produktów | OMNIMATE Power - seria WGK |
| Metoda wykonywania złącz | Końcówka kablowa: końcówka kablowa oczkowa / końcówka kabla widełkowa |
| Kierunek odejścia przewodu | 180° |
| Liczba biegunów | 1 |
| liczba rzędów z biegunami | 1 |
| z możliwością połączenia szeregowego przez klienta | Nie |
| końcówka wkrętaka | 1,2 x 6,5 |
| Moment obrotowy dociągający, min. | 4 Nm |
| Moment obrotowy dociągający, maks. | 4,5 Nm |
| śruba dociskowa | M 6 |
| Długość odizolowania | 18 mm |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 |
| Stopień ochrony | IP20 |
| Typ połączenia 1 | Kabłąk zaciskowy |
| Rodzaj przyłącza 2 | złącze śrubowe |
| Materiał izolacyjny | Wemid (PA) |
| Barwny | zielony / żółty |
| Tabela kolorów (podobny) | nie specyfikowany |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 120 °C |
| Zakres temperatur montaż, min. | -25 °C |
| Zakres temperatur montaż, max. | 120 °C |
| Zakres zaciskania, min. | 4 mm² |
| Zakres zaciskania, maks. | 35 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 10 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 3 |
| jednodrutowe, min. H05(07) V-U | 6 mm² |
| jednodrutowe, maks. H05(07) V-U | 16 mm² |
| Wielodrutowe, min. H07V-R | 10 mm² |
| wielodrutowe, maks. H07V-R | 35 mm² |
| cienkodrutowe, min. H05(07) V-K | 10 mm² |
| cienkodrutowe, maks. H05(07) V-K | 25 mm² |
| z AEH z kołnierzem DIN 46 228/4, min. | 4 mm² |
| z AEH z kołnierzem DIN 46 228/4, maks. | 25 mm² |
| z tulejką zaciskową, DIN 46228 pt 1, min. | 4 mm² |
| z końcówką kablową wg DIN 46 228/1, maks. | 25 mm² |
| Zaciskany przewód |
|
| Tekst referencyjny |
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P) |
| przetestowane zgodnie z normą | IEC 60664-1 |

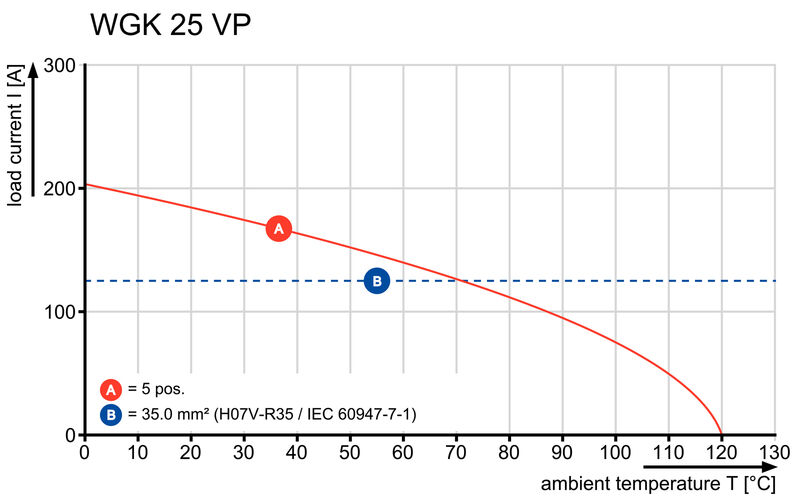

| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 101 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 101 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 690 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 6 kV |
| Napięcie znamionowe (grupa użytkowa B / CSA) | 600 V |
| Napięcie znamionowe (grupa użytkowa C / CSA) | 600 V |
| Napięcie znamionowe (grupa użytkowa D / CSA) | 300 V |
| Prąd znamionowy (grupa użytkowa B / CSA) | 100 A |
| Prąd znamionowy (grupa użytkowa C / CSA) | 100 A |
| Prąd znamionowy (grupa użytkowa D / CSA) | 10 A |
| przekrój przyłącza przewodu AWG, min. | AWG 10 |
| przekrój przyłącza przewodu AWG, maks. | AWG 3 |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 600 V |
| Napięcie znamionowe (grupa użytkowa C / UL 1059) | 600 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 300 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 100 A |
| Prąd znamionowy (grupa użytkowa C / UL 1059) | 100 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 10 A |
| przekrój przyłącza przewodu AWG, min. | AWG 10 |
| przekrój przyłącza przewodu AWG, maks. | AWG 3 |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| opakowanie | skrzynia |
| Długość VPE | 325 mm |
| Szerokość VPE | 160 mm |
| Wysokość VPE | 68 mm |
| Uwagi |
|
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72066) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2444700000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC001283 |
| ETIM 7.0 | EC001283 |
| ETIM 8.0 | EC001283 |
| ETIM 9.0 | EC001283 |
| ECLASS 9.0 | 27-14-11-34 |
| ECLASS 9.1 | 27-14-11-34 |
| ECLASS 10.0 | 27-14-11-34 |
| ECLASS 11.0 | 27-14-11-34 |
| ECLASS 12.0 | 27-14-11-34 |
| ECLASS 13.0 | 27-14-11-34 |
| ECLASS 14.0 | 27-14-11-34 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
