Właściwości

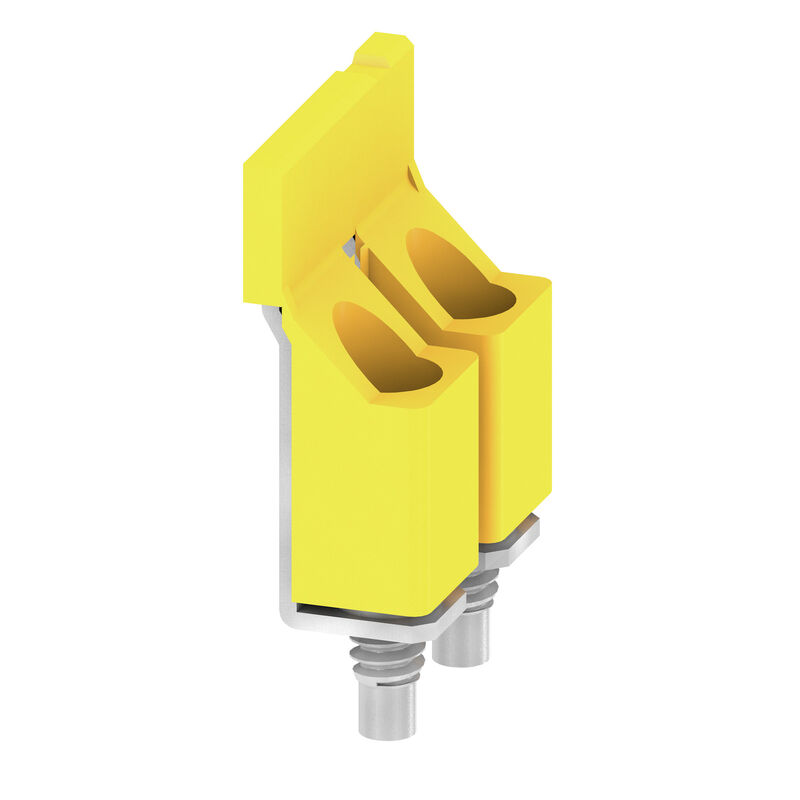

| Wersja | Złącze krosujące (terminal), przykręcany, żółty, 101 A, Liczba biegunów: 2, Raster w mm (P): 11.90, Izolowany: Tak, Szerokość: 10.4 mm |
| Nr zam. | 1053260000 |
| Typ | WQV 16/2 |
| GTIN (EAN) | 4008190036553 |
| Ilość | 50 szt. |
| Głębokość | 27 mm |
| Głębokość (cale) | 1,063 inch |
| Wysokość | 21,4 mm |
| Wysokość (cale) | 0,843 inch |
| Szerokość | 10,4 mm |
| Szerokość (cale) | 0,409 inch |
| Masa netto | 7,36 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | PA 66 |
| Barwny | żółty |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie | do zacisków |
| Rodzaj zamocowania | przykręcany |
| Wskazówka montażowa | montaż bezpośredni |
| Liczba mostkowanych zacisków | 2 |
| Prąd pomiarowy 2 pin | 101 A |
| Prąd pomiarowy wielobiegunowo | 101 A |
| Typ | Łącznik poprzeczny |
| Zakres momentu dokręcającego śruby mocującej | 1,2...2,4 Nm |
| Raster w mm (P) | 11,9 mm |
| Liczba biegunów | 2 |
| Wskazówka montażowa | montaż bezpośredni |
| Prąd znamionowy | 101 A |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe |
[CAD data -- 08874_WQV_16-2_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38089)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59985) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1053260000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1053260000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1053260000&norm=0) |
| Dokumentacja użytkownika |
[Beipackzettel_WQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35346)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Zgodny |
Akcesoria
Jest dodatkiem
-
Nr. produktu:2000040000Jedn. opak.:50 szt.
Blok zacisku przelotowego, złącze śrubowe, czarny/żółty, 16 mm², 76 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C
-
Nr. produktu:1833420000Jedn. opak.:50 szt.
Blok zacisku przelotowego, złącze śrubowe, czarny, 16 mm², 76 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C
-
Nr. produktu:1020400000Jedn. opak.:50 szt.
Blok zacisku przelotowego, złącze śrubowe, Ciemnobeżowy, 16 mm², 76 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C
-
Nr. produktu:1020480000Jedn. opak.:50 szt.
Blok zacisku przelotowego, złącze śrubowe, niebieski, 16 mm², 76 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C
-
Nr. produktu:1833400000Jedn. opak.:50 szt.
Blok zacisku przelotowego, złącze śrubowe, czerwony, 16 mm², 76 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C
-
Nr. produktu:1028980000Jedn. opak.:50 szt.
Blok zacisku przelotowego, złącze śrubowe, niebieski, 16 mm², 76 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C
-
Nr. produktu:1028900000Jedn. opak.:50 szt.
Blok zacisku przelotowego, złącze śrubowe, Ciemnobeżowy, 16 mm², 76 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C
-
Nr. produktu:1393390000Jedn. opak.:50 szt.
Blok zacisku przelotowego, złącze śrubowe, Ciemnobeżowy, 16 mm², 76 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C
