A4C 2.5 YL
Product image
A4C 2.5 YL

A4C 2.5 YL

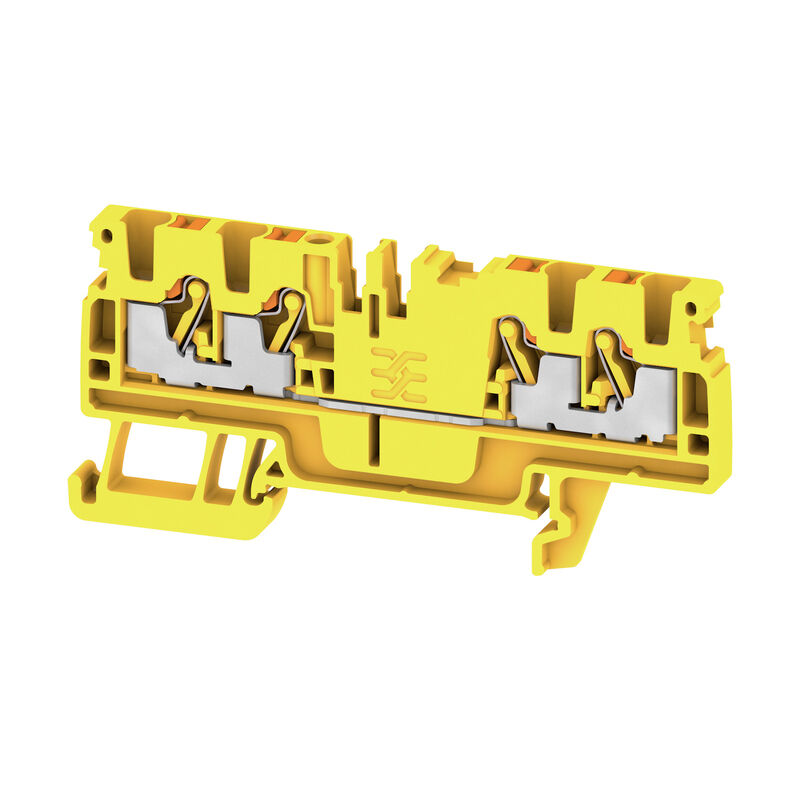

Feed-through terminal, PUSH IN, 2.5 mm², 800 V, 24 A, yellow

Cikkszám 1521730000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 91 Tartozéka 3 Kapcsolódó termékek 1056
Homologaciones General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications weitere technische Daten Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Allgemeines Datos nominales Bemessungsdaten nach UL Classifications

Homologaciones

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693
Č. osvědčení (cURusEX)
E184763

General ordering data

Változat
Feed-through terminal, PUSH IN, 2.5 mm², 800 V, 24 A, yellow
Rendelési szám
1521730000
Típus
A4C 2.5 YL
GTIN (EAN)
4050118328219
Qty.
100 Pezzo

Dimensions and weights

Mélység
36,5 mm
Depth (inches)
1,437 inch
Depth including DIN rail
37 mm
Magasság
77,5 mm
Height (inches)
3,051 inch
Szélesség
5,1 mm
Largeur (pouces)
0,201 inch
Čistá hmotnost
9,82 g

Temperatures

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Environmental Product Compliance

RoHS megfelelőségi állapot
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Termék karbonlábnyoma
  • Dalla culla al cancello:
    0.285 kg CO2 eq.

Material data

Základní materiál
Wemid
Barevný
jaune
Barva provozních prvků
arancione
Klasifikace hořlavosti UL 94
V-0

Rating data IECEx/ATEX

Tanúsítvány száma (ATEX)
TUEV16ATEX7909U
Tanúsítvány száma (IECEX)
IECEXTUR16.0036U
Max. napětí (ATEX)
550 V
Áram (ATEX)
21 A
Průřez vodiče max. (ATEX)
2.5 mm²
Max. feszültség (IECEX)
550 V
Corrente (IECEX)
21 A
Vezetékkeresztmetszet, max. (IECEX)
2.5 mm²
EN 60079-7 jelölés
Ex eb II C Gb
Ex 2014/34/EU 라벨
II 2 G D

System specifications

Nutná koncová deska
Yes
Počet potenciálů
1
Počet úrovní
1
Nombre de points de contact par étage
4
Počet pólů na řadu
1
Úrovně propojené interně
No
PE připojení
No
Nosná lišta
TS 35
N-funkce
아니요
PE funkce
아니요
Funkce PEN
아니요

weitere technische Daten

Návod k instalaci
Tragschiene
Otevřené strany
rechts
Příchytka
Nein
S připínacími kolíky
Nein
Typ montáže
TS 35
Typ upevnění
Snap-on
Verze testovaná ve výbušném prostředí
Yes

Vodiče k upevnění (další připojení)

Csatlakozás típusa, kiegészítő csatlakozás
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Csatlakozás típusa
PUSH IN
Csatlakozási irány
vrchol
Csatlakozások száma
4
Csupaszolási hossz
10 mm
Finomsodratú, min. (névleges csatlakozás)
0,14 mm²
Iker érvéghüvely csőhossza keresztmetszet szerint
  • Cross-section, min.:
    0,5 mm²
  • Cross-section, max.:
    0,75 mm²
  • Tube length, min.:
    8 mm
  • Tube length, max.:
    12 mm
Iker érvéghüvelyek, max.
0,75 mm²
Iker-érvéghüvelyek, min.
0,5 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,14 mm²
Kés mérete
0.6 x 3.5 mm
Mérőeszköz, IEC 60947-1
A3
Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1
  • Tube length:
    • nominal:
      5 mm
  • Cross-section for conductor connection:
    • nominal:
      0,25 mm²
  • Tube length:
    • min.:
      6 mm
    • max.:
      10 mm
  • Cross-section for conductor connection:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Tube length:
    • min.:
      7 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
Műanyag gallér nélküli érvéghüvely csőhossza keresztmetszet szerint
  • Cross-section, min.:
    0,25 mm²
  • Cross-section, max.:
    0,25 mm²
  • Tube length, min.:
    5 mm
  • Tube length, max.:
    5 mm
  • Cross-section, min.:
    0,5 mm²
  • Cross-section, max.:
    1 mm²
  • Tube length, min.:
    6 mm
  • Tube length, max.:
    10 mm
  • Cross-section, min.:
    1,5 mm²
  • Cross-section, max.:
    2,5 mm²
  • Tube length, min.:
    7 mm
  • Tube length, max.:
    12 mm
Műanyag galléros érvéghüvely csőhossza DIN 46228/4
  • Tube length:
    • min.:
      6 mm
    • max.:
      8 mm
  • Cross-section for conductor connection:
    • min.:
      0,14 mm²
    • max.:
      0,34 mm²
  • Tube length:
    • min.:
      6 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Tube length:
    • min.:
      8 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
Műanyag galléros érvéghüvely csőhossza keresztmetszet szerint
  • Cross-section, min.:
    0,14 mm²
  • Cross-section, max.:
    0,34 mm²
  • Tube length, min.:
    6 mm
  • Tube length, max.:
    8 mm
  • Cross-section, min.:
    0,5 mm²
  • Cross-section, max.:
    1 mm²
  • Tube length, min.:
    6 mm
  • Tube length, max.:
    12 mm
  • Cross-section, min.:
    1,5 mm²
  • Cross-section, max.:
    2,5 mm²
  • Tube length, min.:
    8 mm
  • Tube length, max.:
    12 mm
Rögzítési tartomány, névleges csatlakozás, max.
4 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,14 mm²
Tube length for twin wire-end ferrule
  • Tube length:
    • min.:
      8 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      0,5 mm²
    • max.:
      0,75 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,14 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,14 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,14 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
2,5 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,14 mm²

CSA data hodnocení

B feszültség nagyság (CSA)
600 V
B áram nagyság (CSA)
20 A
C feszültség nagyság (CSA)
600 V
C áram nagyság (CSA)
20 A
D feszültség nagyság (CSA)
600 V
D áram nagyság (CSA)
5 A
Tanúsítvány száma (CSA)
200039-70089609
Vezeték keresztmetszet, max. (CSA)
12 AWG
Vezeték keresztmetszet, min. (CSA)
28 AWG

Allgemeines

Szabványok
IEC 60947-7-1
Tartósín
TS 35
Telepítési útmutató
Tragschiene
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28

Datos nominales

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
800 V
Jmenovité DC napětí
800 V
Jmenovitý proud
24 A
Proud při maximu vodičů
24 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77 W
Kategorie rázového napětí
III
Závažnost znečištění
3

Bemessungsdaten nach UL

Průřez vodiče propojení v terénu max. (cURus)
12 AWG
Průřez vodiče propojení v terénu min. (cURus)
28 AWG
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Průřez vodiče propojení z výroby min. (cURus)
28 AWG
Velikost napětí B (cURus)
600 V
Velikost napětí C (cURus)
600 V
Velikost napětí D (cURus)
600 V
Velikost proudu B (cURus)
20 A
Velikost proudu C (cURus)
20 A
Velikost proudu D (cURus)
5 A
Č. osvědčení (cURus)
E60693

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
