Свойства
| Версия | гальваническая развязка, пассивная, Вход : 4-20 mA, Выход : 4-20 mA, (с питанием от петли), Преобразователь сигнала с гальванической развязкой, С питанием от выходной токовой петли |
| Заказ № | 7760054119 |
| Тип | ACT20P-CI2-CO-OLP-S |
| GTIN (EAN) | 6944169656590 |
| Кол. | 1 Штука |
| Глубина | 114 mm |
| Глубина (дюймов) | 4,488 inch |
| Высота | 117,2 mm |
| Высота (в дюймах) | 4,614 inch |
| Ширина | 12,5 mm |
| Ширина (в дюймах) | 0,492 inch |
| Масса нетто | 100 g |
| Температура хранения | -40 °C...85 °C |
| Рабочая температура | -20 °C...60 °C |
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Влажность | 5...95 % без появления конденсата |
| SIL согласно IEC 61508 | Нет |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Входной ток | 4…20mA |
| Датчик |
Источник тока
Четырехпроводной датчик (с собственным источником питания) |
| Количество входов | 1 |
| Падение напряжения, токовый вход | <3 V |
| Выходной ток | 4...20 мА, с питанием от токовой петли |
| Количество выходов | 1 |
| Тип |
пассивное
подключенное управление должно быть активным |
| Ток полного сопротивления нагрузки | ≤ 600 Ом |
| Коммутационное перенапряжение пост. тока, макс. | 0 V |
| Макс. коммутируемое напряжение, AC | 0 V |
| Номинальный ток переключения | 0,1 A |
| Вид защиты | IP20 |
| Время переходного процесса | ≤ 2 мс |
| Гальваническая развязка | 2-канальная гальваническая развязка |
| Конфигурация | нет |
| Напряжение питания |
через выходной токовый контур
мин. 12 В DC/ макс. 30 В DC |
| Номинальное энергопотребление | 2 VA |
| Рейка | TS 35 |
| Температурный коэффициент | ≤ 100 ppm/K |
| Точность | <0,1 % конечной величины |
| Гальваническая развязка | 2-канальная гальваническая развязка |
| Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс) |
| Категория перенапряжения | III |
| Напряжение развязки | 2 кВ входы / выходы |
| Нормы по ЭМС |
EN 61326-1
EN 61000-6-2 EN 61000-6-4 |
| Расчетное напряжение | 300 В |
| Степень загрязнения | 2 |
| Обозначение | II 3 G Ex ec IIC T6 Gc |
| Вид соединения | Винтовое соединение |
| Момент затяжки, мин. | 0,4 Nm |
| Момент затяжки, макс. | 0,6 Nm |
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm² |
| Диапазон зажима, мин. | 0,5 mm² |
| Диапазон зажима, макс. | 2,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Сведения об изделии |

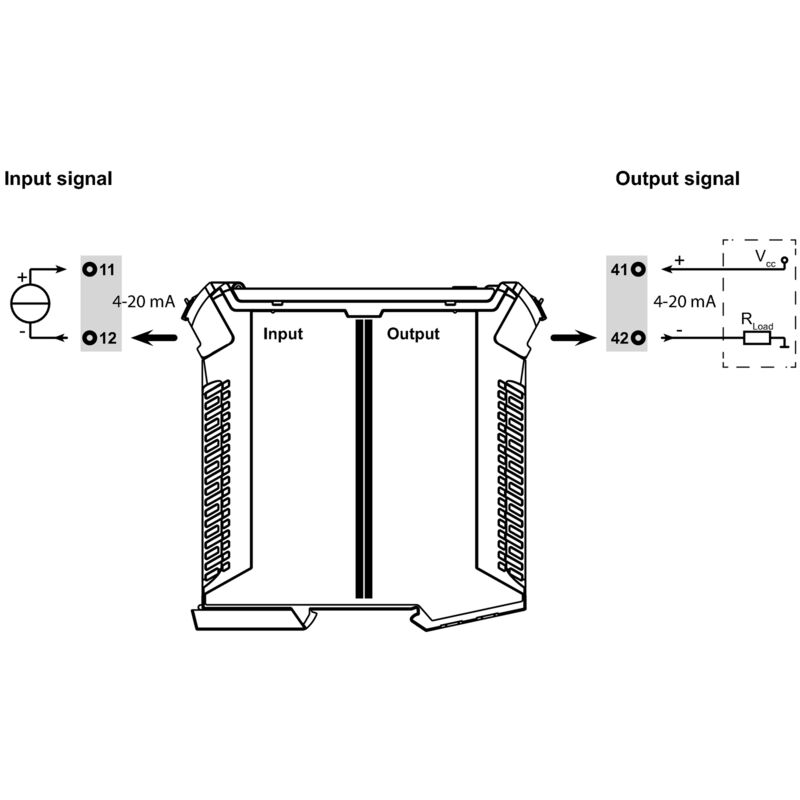

Одноканальное стационарное пассивное устройство развязки ACT20P-CIX-CO-OLP-S развязывает и преобразует стандартные аналоговые токовые сигналы. Входной аналоговый токовый сигнал линейно преобразуется в выходной аналоговый токовый сигнал с обеспечением гальванической развязки. Устройство запитано от выходного токового контура. Отличительные особенности • 2-проводная гальваническая развязка между входом и выходом. |
| Одобрение / сертификат / документ о соответствии |
[ATEX Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_103115)
[IECEx Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_103116) [UL Certification (hazardous location)](https://mdcop.weidmueller.com/mediadelivery/asset/900_178189) [UL Certification (US-CAN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_178190) [UL certification (hazardous locations) for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321818) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_158018) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39876) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760054119) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760054119) |
| Пользовательская документация | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_37784) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-20 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| Сертификаты |       |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Сертификат № (cURusEX) | E338066 |
| Сертификат № (cULus) | E469563 |
