BLF 3.50/17/180F SN BK BX

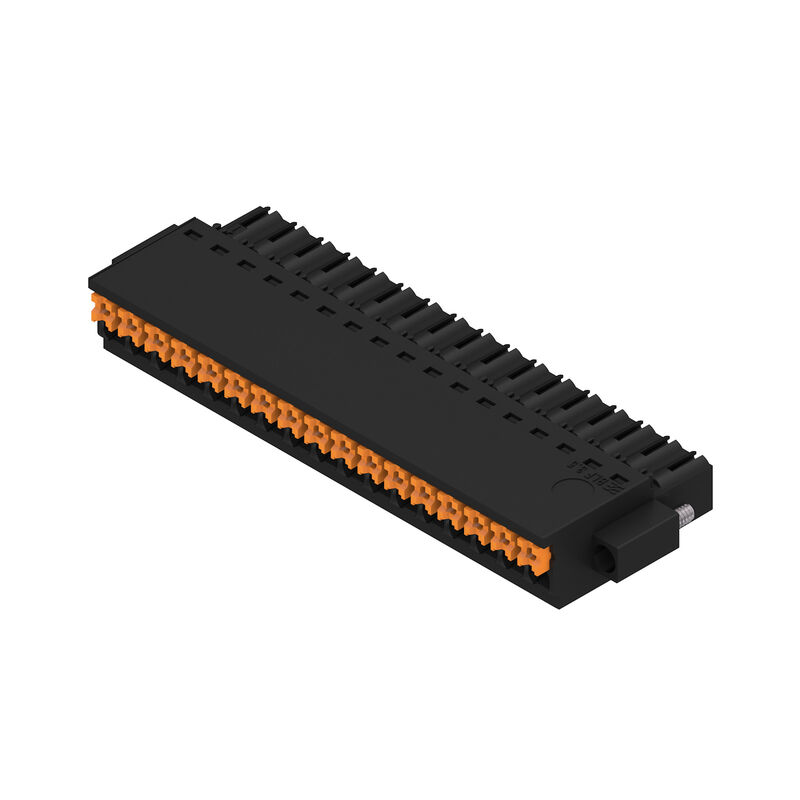

Imagen de producto
BLF 3.50/17/180F SN BK BX

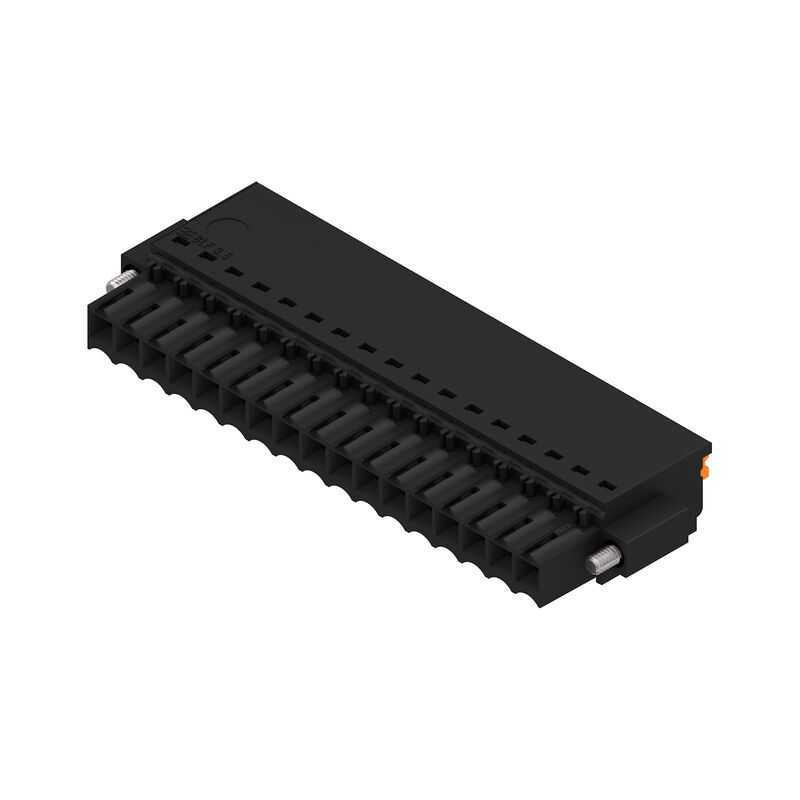

Imagen de producto
BLF 3.50/17/180F SN BK BX
Dimensional drawing
BLF 3.50/17/180F SN BK BX
Curva de deriva
BLF 3.50/17/180F SN BK BX
Curva de deriva
BLF 3.50/17/180F SN BK BX
Ventaja del producto
Solid PUSH IN contact
Safe and durable

BLF 3.50/17/180F SN BK BX

PCB plug-in connector, female plug, 3.50 mm, Number of poles: 17, 180°, PUSH IN with actuator, Clamping range, max. : 1.5 mm², Box

N.º de artículo 2537980000
Descargar hoja de datos Soporte técnico Descargas de productos
Contrapiezas 3 Productos relacionados 36
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Jmenovité údaje podle IEC Rated data acc. to CSA UL 1059 névleges adatok Balení Type tests Wichtiger Hinweis Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
PCB plug-in connector, female plug, 3.50 mm, Number of poles: 17, 180°, PUSH IN with actuator, Clamping range, max. : 1.5 mm², Box
Číslo objednávky
2537980000
Typ
BLF 3.50/17/180F SN BK BX
GTIN (EAN)
4050118549737
Množství
24 Pièce
Termékadatok
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Csomagolás
Doboz

Dimensions and weights

Hloubka
22,7 mm
Hloubka (v palcích)
0,894 inch
Výška
9 mm
Höhe (inch)
0,354 inch
Šířka
66,5 mm
Width (inches)
2,618 inch
Čistá hmotnost
14,337 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Uhlíková stopa výrobku
  • Du berceau à la porte:
    0,413 kg CO2 eq.

System Parameters

Familia del producto
OMNIMATE Signal - series BL/SL 3.50
Tipo de conexión
Feldanschluss
Técnica de conexión de conductores
PUSH IN with actuator
Paso en mm (P)
3,5 mm
Paso en pulgadas (P)
0,138 "
Dirección de salida de conductor
180°
Número de polos
17
L1 en mm
56 mm
L1 en pulgadas
2,205 "
Número de series
1
Número de filas de polos
1
Sección nominal
1,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
손가락 터치 안전
Protección contra contacto según DIN VDE 0470
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
완전하게 마운트된 경우
Resistencia de paso
≤5 mΩ
Codificable
Yes
Délka odizolování
8 mm
Stripping length tolerance
  • min.:
    0 mm
  • max.:
    1 mm
Screwdriver blade
0.4 x 2.5
Screwdriver blade standard
DIN 5264-A
Plugging cycles
25
Plugging force/pole, max.
6 N
Siła ciągnięcia / biegun, maks.
6 N
Moment dokręcający
  • Typ momentu obrotowego:
    Kołnierz śrubowy
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0,15 Nm
      • maks.:
        0,2 Nm

Material data

Izolační materiál
PA GF
Barevný
schwarz
Barva provozních prvků
orange
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 400
≤ 600
UL 94 éghetőségi osztály
V-0
Materiál kontaktu
구리 합금
Povrch kontaktu
주석 도금
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-30 °C
Zakres temperatur montaż, max.
100 °C

Conductors suitable for connection

Upínací rozsah, min.
0,14 mm²
Upínací rozsah, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 16
Pevné, min. H05(07) V-U
0,14 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,14 mm²
Pružné, max. H05(07) V-K
1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,28 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2.4 mm x 1.5 mm
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025760000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025770000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0690700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9021040000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0463000000
Reference text
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
14,7 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
17,1 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
13,1 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
1 x 1s, 120 A

Rated data acc. to CSA

Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use Group C / CSA)
50 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
10 A
Intensidad nominal (Use Group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 16
Sección de conexión del conductor AWG, máx.
AWG 26

UL 1059 névleges adatok

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group C / UL 1059)
50 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
10 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 16
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Balení

Embalaje
Box
Longitud de VPE
349 mm
Anchura VPE
140 mm
Altura de VPE
32 mm

Type tests

Prueba visual y dimensional
  • Standard:
    IEC 60512-1-1:2002-02
  • Test:
    dimensional inspection
  • Evaluation:
    passed
  • Standard:
    IEC 60512-1-2:2002-02
  • Test:
    weight check
  • Evaluation:
    passed
  • Standard:
    IEC 61984:2001-10 section 6.2
  • Test:
    visual examination
  • Evaluation:
    passed
Prueba: durabilidad de los marcajes
  • 標準:
    IEC 60068-2-70:1995-12試験Xb
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형, 날짜 시계, 승인 마킹 UL, 승인 마킹 CSA
  • Evaluation:
    available
  • Test:
    wytrzymałość
  • Оценивание:
    пройдено
Prueba: error de acoplamiento (no intercambiable)
  • Standard:
    IEC 60512-13-5:2006-02
  • Test:
    180° turned with coding elements
  • Evaluation:
    passed
  • Test:
    180° turned without coding elements
  • Evaluation:
    passed
  • Test:
    visual examination
  • Evaluation:
    passed
Prueba: sección ajustable
  • Standard:
    IEC 60999-1:1999-11 section 9.1, IEC 60947-1:2011-03 section 8.2.4.5.1
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.14 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.14 mm²
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Prueba de daños y liberación accidental de conductores
  • Norme:
    CEI 60999-1:1999-11 section 9.4 ou section 8.10
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Prueba de extracción
  • Norme:
    CEI 60999-1:1999-11 section 9.5
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

Wichtiger Hinweis

IPC shoda
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Poznámky
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
