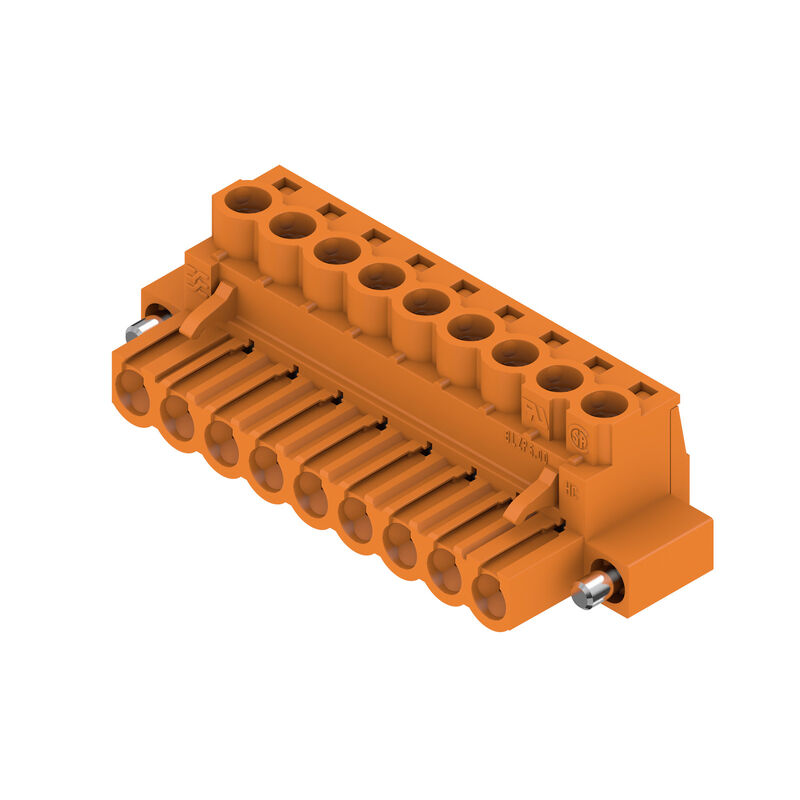

BLZP 5.00HC/09/180F SN OR BX
Illustrazione del prodotto

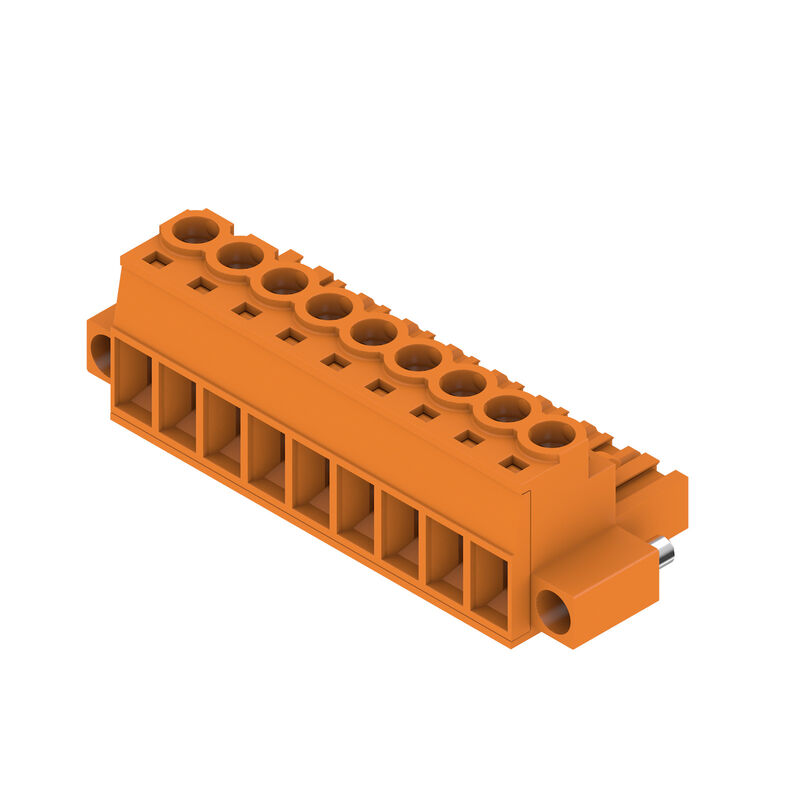

BLZP 5.00HC/09/180F SN OR BX
Illustrazione del prodotto
BLZP 5.00HC/09/180F SN OR BX
Dimensional drawing
BLZP 5.00HC/09/180F SN OR BX
Graph
Self-locking
Immediately on plugging in

BLZP 5.00HC/09/180F SN OR BX

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 5.00 mm, Pólusszám: 9, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 4 mm², Doboz

ID výrobku 1955730000
Download datablad Supporto ingegneristico Download dei prodotti
Accessori 6 Controparti 4 Prodotti correlati 16
Homologaciones Informations générales de commande Dimensions and weights Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Rated data acc. to IEC Rated data acc. to CSA Dati di dimensionamento sec. UL 1059 Embalaje 중요 참고 사항 Classifications

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Informations générales de commande

Version
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 5.00 mm, Pólusszám: 9, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 4 mm², Doboz
Order No.
1955730000
Type
BLZP 5.00HC/09/180F SN OR BX
GTIN (EAN)
4032248634262
VPE
30 Pezzo
Parametri prodotto
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Imballaggio
Box

Dimensions and weights

Depth
20,1 mm
Tiefe (inch)
0,791 inch
Height
16,1 mm
Height (inches)
0,634 inch
Width
55 mm
Byggbredd (tum)
2,165 inch
Net weight
16,8 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
Нет SVHC выше 0,1 wt%
Produktspezifischer CO2-Fußabdruck
  • Dalla culla al cancello:
    0,325 kg CO2 eq.

Paramètres système

Skupina produktů
OMNIMATE Signal - série BL/SL 5.00
Typ připojení
Field connection
Wire connection method
Klämbygelanslutning
Pitch in mm (P)
5 mm
Pitch in inches (P)
0,197 "
Conductor outlet direction
180°
Počet pólů
9
L1 v mm
40 mm
L1 v palcích
1,576 "
Number of rows
1
Množství řady kolíků
1
Jmenovitý průřez
4 mm²
Berührungsschutz nach DIN VDE 57 106
sicurezza per le dita
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Sì
Abisolierlänge
7 mm
Vite di serraggio
M 2,5
Lama cacciavite
0,6 x 3,5
PH 1
PZ 1
Lama cacciavite norma
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Cicli di inserimento
25
Forza di innesto/polo, max.
10 N
Forza d'estrazione/polo, max.
9 N
Coppia di serraggio
  • Tipo di coppia:
    Collegamento cavo
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm
  • Tipo di coppia:
    Flangia a vite
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Données des matériaux

Isolierstoff
PBT
Farbe
주황색
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Isolationswiderstand
≥ 10<sup>8</sup> Ω
Classe d'infiammabilità UL 94
V-0
Kontaktmaterial
Lega in rame
Kontaktoberfläche
stagnato
Schichtaufbau - Steckkontakt
4...8 µm Sn stagnato a caldo
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
100 °C

Conducteurs indiqués pour raccordement

Klemmbereich, min.
0,13 mm²
Clamping range, max.
4 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 30
Wire connection cross section AWG, max.
AWG 12
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
4 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
mit AEH mit Kragen DIN 46 228/4, max.
2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,2 mm²
mit Aderendhülse nach DIN 46 228/1, max.
4 mm²
Lehrdorn nach EN 60999 a x b; ø
2,8 mm x 2,4 mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0372600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        7 mm
    • Terminale consigliato:
      0372700000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        7 mm
    • Terminale consigliato:
      0373000000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282700000
Hinweistext
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
23 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
18 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
21 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
16 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Kurzzeitstromfestigkeit
3 x 1s mit 120 A

Rated data acc. to CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
20 A
Rated current (Use group D / CSA)
20 A
Wire cross-section, AWG, min.
AWG 30
Wire cross-section, AWG, max.
AWG 12
Reference to approval values
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
20 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 12
Reference to approval values
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Embalaje

Balení
Caja
Délka VPE
350 mm
Šířka VPE
135 mm
Výška VPE
30 mm

중요 참고 사항

IPC conformity
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notes

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
