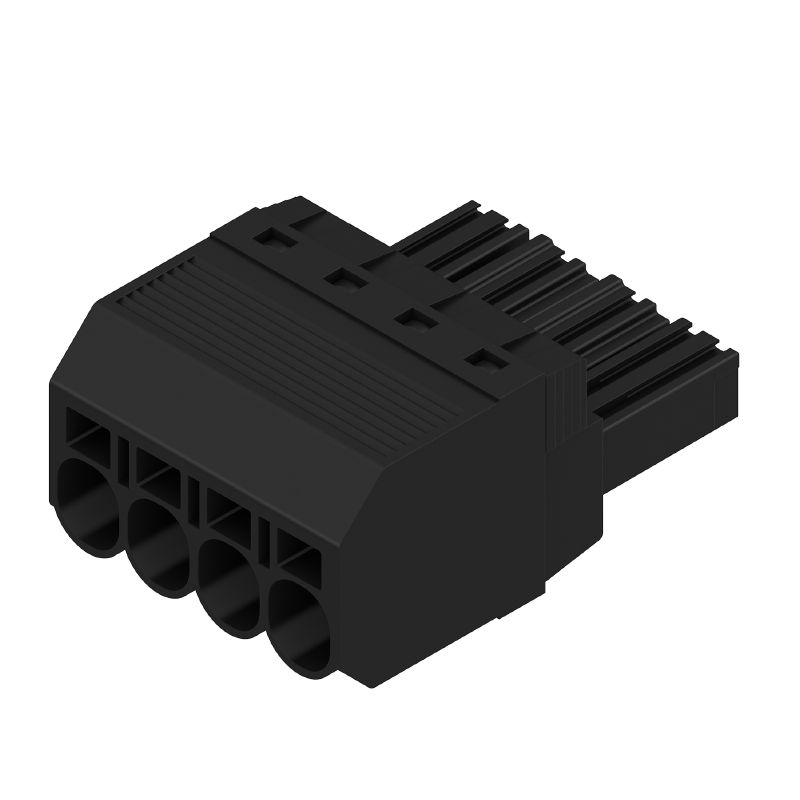

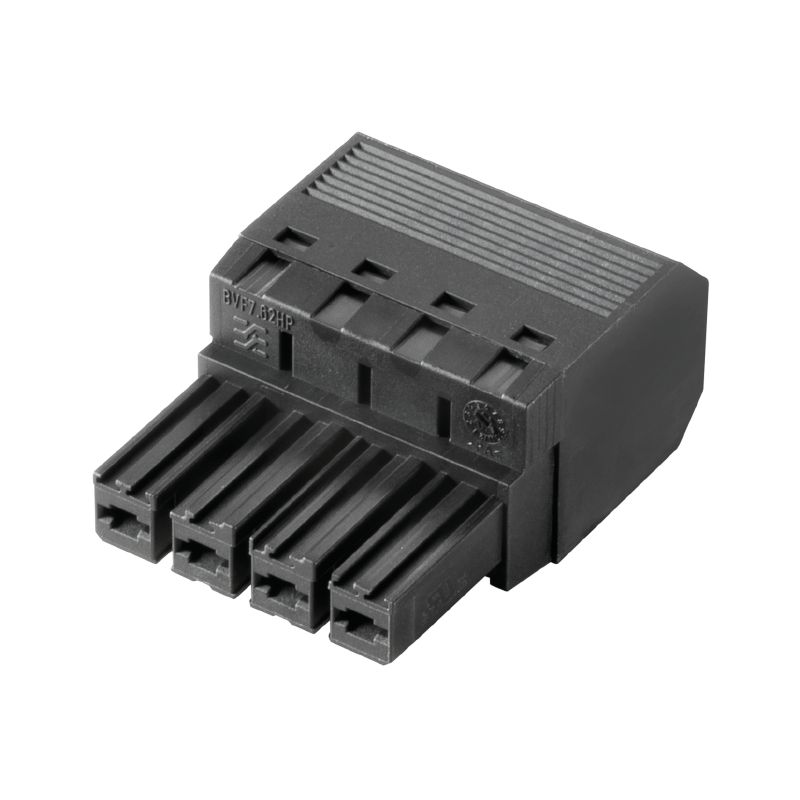

BVF 7.62HP/04/180 SN BK BX — Изображение изделия

Изображение аналогичное

Загрузить спецификации Связанные продукты

BVF 7.62HP/04/180 SN BK BX

Штекерный соединитель печатной платы, Гнездовой разъем, 7.62 mm, Количество полюсов: 4, 180°, PUSH IN без исполнительного устройства, Пружинное соединение, Диапазон зажима, макс. : 10 mm², Ящик

№ продукта 1060410000

Свойства

Основные данные для заказа

Версия	Штекерный соединитель печатной платы, Гнездовой разъем, 7.62 mm, Количество полюсов: 4, 180°, PUSH IN без исполнительного устройства, Пружинное соединение, Диапазон зажима, макс. : 10 mm², Ящик
Заказ №	1060410000
Тип	BVF 7.62HP/04/180 SN BK BX
GTIN (EAN)	4032248810116
Кол.	45 Штука
Продуктное отношение	IEC: 1000 V / 57 A / 0.5 - 10 mm² UL: 600 V / 39 A / AWG 24 - AWG 8
Упаковка	Ящик

Размеры и массы

Глубина	44,7 mm
Глубина (дюймов)	1,76 inch
Высота	20 mm
Высота (в дюймах)	0,787 inch
Масса нетто	19,7 g

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует без исключения
REACH SVHC	No SVHC above 0.1 wt%

Системные параметры

Серия изделия	OMNIMATE Power — серия BV/SV 7.62HP
Вид соединения	Полевое соединение
Метод проводного соединения	PUSH IN без исполнительного устройства Пружинное соединение
Шаг в мм (P)	7,62 mm
Шаг в дюймах (P)	0,3 "
Направление вывода кабеля	180°
Количество полюсов	4
L1 в мм	22,86 mm
L1 в дюймах	0,9 "
Количество рядов	1
Количество полюсных рядов	1
Расчетное сечение	6 mm²
Защита от прикосновения согласно DIN VDE 57 106	защита от доступа пальцем
Защита от прикосновения согласно DIN VDE 0470	IP 20
Вид защиты	IP20
Объемное сопротивление	4,50 мОм
Кодируемый	Да
Длина зачистки изоляции	12 mm
Лезвие отвертки	0,6 x 3,5
Циклы коммутации	25
Усилие вставки на полюс, макс.	17 N
Усилие вытягивания на полюс, макс.	15 N

Данные о материалах

Изоляционный материал	PA GF
Цветовой код	черный
Таблица цветов (аналогич.)	RAL 9011
Группа изоляционного материала	II
Сравнительный показатель пробоя (CTI)	≥ 500
Класс пожаростойкости UL 94	V-0
Материал контакта	Сплав меди
Поверхность контакта	луженые
Структура слоев штепсельного контакта	6...8 µm Sn глянцевый
Температура хранения, мин.	-40 °C
Температура хранения, макс.	70 °C
Рабочая температура, мин.	-50 °C
Рабочая температура, макс.	125 °C
Температурный диапазон монтажа, мин.	-25 °C
Температурный диапазон монтажа, макс.	125 °C

Провода, подходящие для подключения

Диапазон зажима, мин.	0,5 mm²
Диапазон зажима, макс.	10 mm²
Одножильный, мин. H05(07) V-U	0,5 mm²
Одножильный, макс. H05(07) V-U	10 mm²
многожильный, макс. H07V-R	10 mm²
Гибкий, мин. H05(07) V-K	0,5 mm²
Гибкий, макс. H05(07) V-K	10 mm²
С наконечником DIN 46 228/4, мин.	0,5 mm²
С наконечником DIN 46 228/4, макс.	6 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.	0,5 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.	10 mm²
Зажимаемый проводник	Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 0,5 mm² кабельный наконечник: Длина снятия изоляции: номин.: 14 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0409500000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 0,75 mm² кабельный наконечник: Длина снятия изоляции: номин.: 14 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9025910000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 1 mm² кабельный наконечник: Длина снятия изоляции: номин.: 15 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9025930000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 1,5 mm² кабельный наконечник: Длина снятия изоляции: номин.: 12 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9004060000 Длина снятия изоляции: номин.: 15 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9019140000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 2,5 mm² кабельный наконечник: Длина снятия изоляции: номин.: 12 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0186100000 Длина снятия изоляции: номин.: 14 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9019170000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 4 mm² кабельный наконечник: Длина снятия изоляции: номин.: 12 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0244100000 Длина снятия изоляции: номин.: 14 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9019200000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 6 mm² кабельный наконечник: Длина снятия изоляции: номин.: 12 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0191900000 Длина снятия изоляции: номин.: 14 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0533500000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 10 mm² кабельный наконечник: Длина снятия изоляции: номин.: 12 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0282900000
Текст ссылки	Наружный диаметр пластиковой манжеты не должен превышать размер шага (P) Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту	IEC 60664-1 IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)	57 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)	51 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)	57 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)	45 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2	1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2	1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3	800 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2	6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2	8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3	8 kV
Устойчивость к воздействию кратковременного тока	3 x 1 сек. с 420 A
Зазор, мин.	10,4 mm
Расстояние утечки, мин.	12,7 mm

Номинальные характеристики по CSA

Институт (CSA)	CSA
Сертификат № (CSA)	200039-1121690
Номинальное напряжение (группа использования B/CSA)	600 V
Номинальное напряжение (группа использования C/CSA)	600 V
Номинальное напряжение (группа использования D/CSA)	600 V
Номинальный ток (группа использования B/CSA)	33 A
Номинальный ток (группа использования C/CSA)	33 A
Номинальный ток (группа использования D/CSA)	5 A
Поперечное сечение подключаемого провода AWG, мин.	AWG 24
Поперечное сечение подключаемого провода AWG, макс.	AWG 8
Ссылка на утвержденные значения	В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (cURus)	CURUS
Сертификат № (cURus)	E60693
Номинальное напряжение (группа использования B/UL 1059)	600 V
Номинальное напряжение (группа использования C/UL 1059)	600 V
Номинальное напряжение (группа использования D/UL 1059)	600 V
Номинальный ток (группа использования B/UL 1059)	39 A
Номинальный ток (группа использования C/UL 1059)	39 A
Номинальный ток (группа использования D/UL 1059)	5 A
Поперечное сечение подключаемого провода AWG, мин.	AWG 24
Поперечное сечение подключаемого провода AWG, макс.	AWG 8
Ссылка на утвержденные значения	В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка	Ящик
Длина VPE	352 mm
VPE с	137 mm
Высота VPE	61 mm

Типовые испытания

Испытание: Прочность маркировки	Стандарт: DIN EN 61984, раздел 7.3.2/09.02, используя образец из DIN EN 60068-2-70/07.96 Испытание: отметка о происхождении, обозначение типа, шаг Оценивание: доступно Испытание: прочность Оценивание: пройдено
Испытание: Незадействование (невзаимозаменяемость)	Стандарт: DIN EN 61984, раздел 6.3 и 6.9.1/09.02, DIN EN 60512-13-5 / 11.08 Испытание: развернуто на 180° с кодирующими элементами Оценивание: пройдено Испытание: Развернуто на 180° без кодирующих элементов Оценивание: пройдено
Испытание: Зажимное поперечное сечение	Стандарт: DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/04.08 Тип проводника: Тип провода и его поперечное сечение: цельный 0,5 мм² Тип провода и его поперечное сечение: многожильный 0,5 мм² Тип провода и его поперечное сечение: цельный 6 мм² Тип провода и его поперечное сечение: многожильный 6 мм² Тип провода и его поперечное сечение: AWG 24/1 Тип провода и его поперечное сечение: AWG 24/19 Тип провода и его поперечное сечение: AWG 14/1 Тип провода и его поперечное сечение: AWG 14/19 Оценивание: пройдено
Испытание на повреждение из-за случайного ослабления проводов	Стандарт: DIN EN 60999-1, раздел 9.4/12.00 Требование: 0,3 кг Тип проводника: Тип провода и его поперечное сечение: H05V-U0.5 Тип провода и его поперечное сечение: H05V-K0.5 Тип провода и его поперечное сечение: AWG 20/1 Тип провода и его поперечное сечение: AWG 20/19 Оценивание: пройдено Требование: 1,4 кг Тип проводника: Тип провода и его поперечное сечение: H07V-U6 Тип провода и его поперечное сечение: H07V-K6 Тип провода и его поперечное сечение: AWG 10/1 Тип провода и его поперечное сечение: AWG 10/19 Оценивание: пройдено
Испытание на выдергивание	Стандарт: DIN EN 60999-1, раздел 9.5/12.00 Требование: ≥20 N Тип проводника: Тип провода и его поперечное сечение: H05V-U0.5 Тип провода и его поперечное сечение: H05V-K0.5 Тип провода и его поперечное сечение: AWG 20/1 Тип провода и его поперечное сечение: AWG 20/19 Оценивание: пройдено Требование: ≥80 Н Тип проводника: Тип провода и его поперечное сечение: H07V-U6 Тип провода и его поперечное сечение: H07V-K6 Тип провода и его поперечное сечение: AWG 10/1 Тип провода и его поперечное сечение: AWG 10/19 Оценивание: пройдено

Важное примечание

Соответствие IPC

Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Примечания

• Дополнительные варианты по запросу
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• Кабельный наконечник без изоляции согласно DIN 46228/1
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
